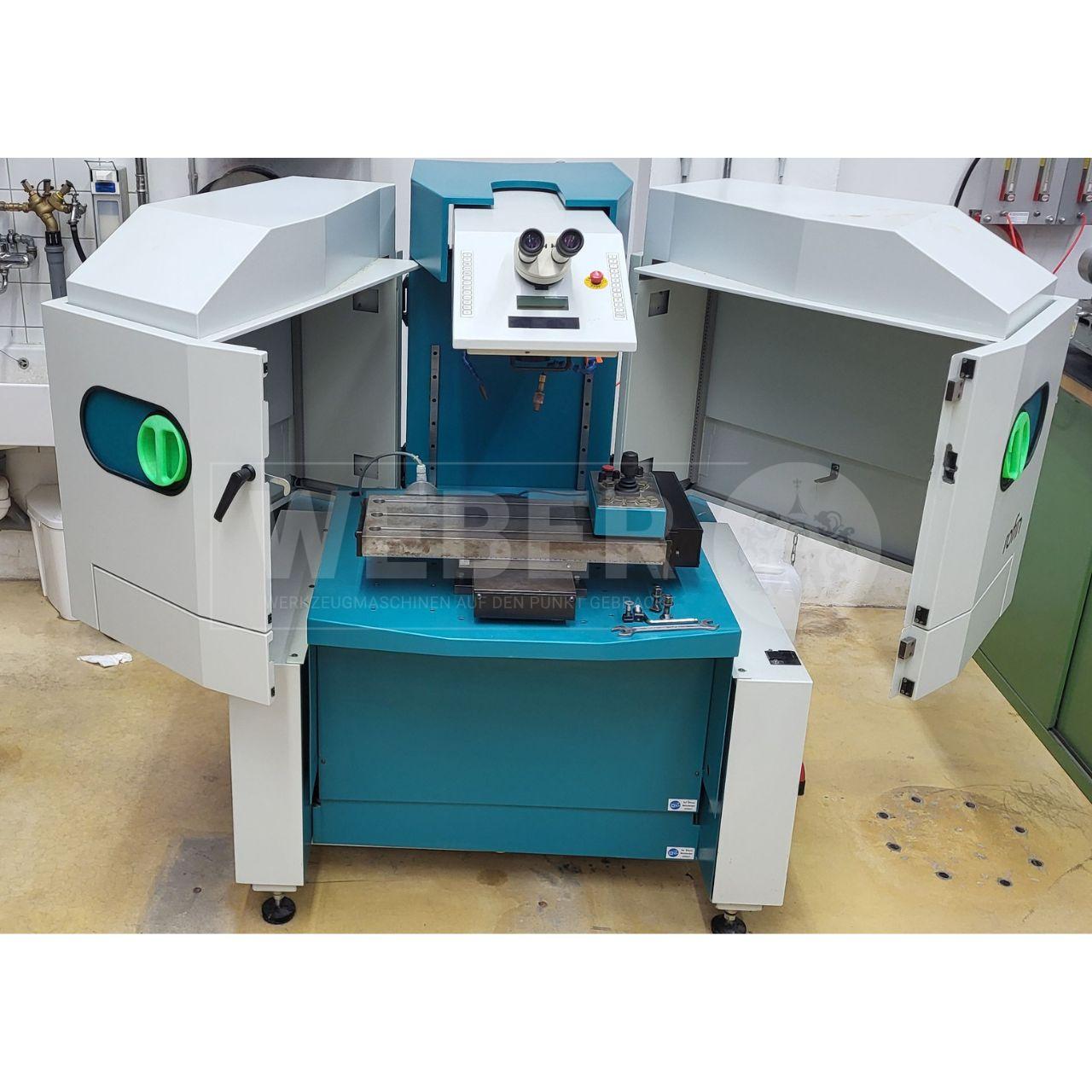

Produktinformationen "Rofin Laserschweißanlage SWT 5009"
Rofin Laserschweißanlage SWT 5009
Star Weld Tool Integral
Zustand Gebraucht
Baujahr 2003
Technische Daten
| Anlage | |
| Anschluss-Spannung | 400 V 50 / 60 Hz 3 phasig mit Neutralleiter |
| Max. Strom | 16 A |
| Leistungsaufnahme | 5 kW |
| Schutzart | IP 22 |
| Laser Schutzklasse | 4 mit Unbedenklichkeitsbescheinigung |
| Laser Schutzklasse | 1 mit Beobachter |
| Lärmpegel | 60dB (A) |
| Betriebstemperatur | +10° bis + 35° C (Umgebung) |
| Feuchtigkeit | 5 % bis 80 % r.F. nicht kondensierend |
| Kühlmedium intern | DI-Wasser, ca. 8 Liter |
| Kühlmedium extern | Luft |
| Pressluft | vorgereinigt, mind. 4 bar max. 10 bar |
| Schutzgas | max. 8 bar, empfohlen 1 bar, 6...15 Liter/min |
| Werkstücke | Metall und Metalllegierungen |
| max. Werkstückgröße | ca. 50 cm x 50 cm x 50 cm |
| max. Zuladung | 350kg zentrisch |
| Gehäuseabmessungen BxTxH | 120 cm x 140 cm x 160 cm Tiefe mit Kabelführungskette 205 cm |
| Gewicht | ca. 450 kg |
| Laser | |
| Wellenlänge | 1,06 µm Nd:YGA |
| Lasernetzteil | 400 V / 3 kW |
| Mittlere Nennleistung | < 100 W |
| max. Pulsenergie | < 100 J |
| max. Pulsspitzenleistung | 6 kW |
| Pulsdauer | 0,2 - 50ms |
| Pulsfrequenz | 0 - 20 Hz, Einzelpuls |
| Optik / Strahlführung | |
| Aufweitung | 2-fach, motorisch verstellbar |
| Schwenkoptik | X / Y verstellbar |
| Fokusbrennweite | 120 mm |
| Schweißpunktdurchmesser | 0,35 - 2 mm |
| Kühlsystem | |
| Wasser - Luft Wärmetauscher | |
| kombinierter Partikel- und Deionisationsfilter |
| Max. Temperatur | 65° C |
| Min. Temperatur | 10 ° C |
| Pumpe | 220/240 V 80 W 0,42A 2700U/min |
| Lüfter | 24 V- 22 W (4 x 5,4 W) |
| Absaugvorrichtung | |
| Motor | 24 V- 54 W |
| Drehzahl | 4350 U/min |
| Saugleistung | 185 m³ / h |
| Mittlerer Schallpegel | 50 dB(A) |
| Filtereinsatz Schwebstofffilter | F13, 99,995 % Abscheidegrad |
| Funkenschutz | Metallstrickfilter |
| Achsensteuerung / Antriebe | |
| Versorgungsspannung | 230 V 50/60 Hz |
| Leitungsaufnahme | max. 600 W |

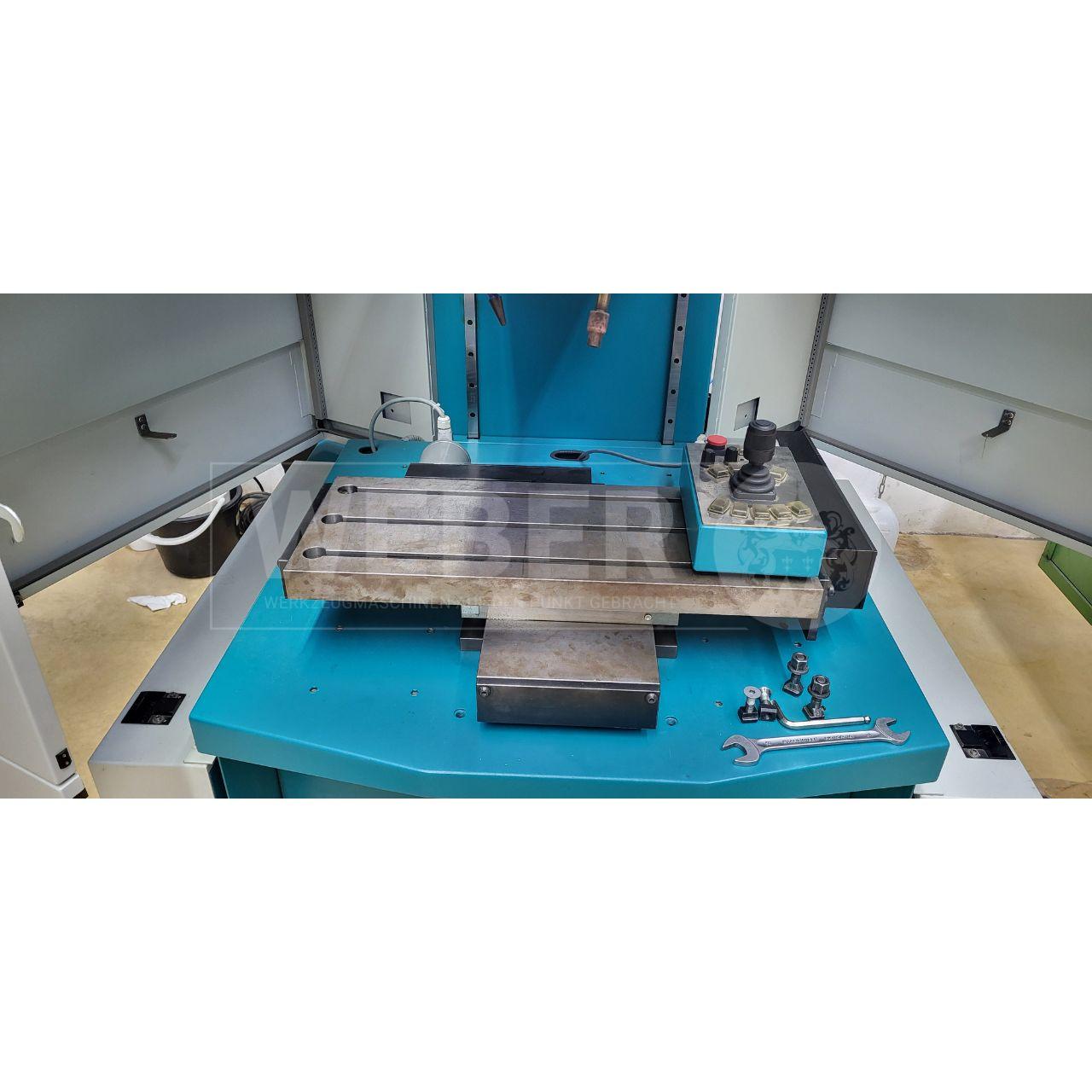

| X/Y Kreuztisch | 350 mm x 200 mm Verfahrweg |
| Z-Achse | 380 mm Verfahrweg |
| Verfahrgeschwindigkeiten | bis 10 mm/s |
| Wiederholgenauigkeiten | ± 0,2 mm |
installierte Optionen:
- Pulsformung
- Feinschweißmodus
- verschiebbare Laserschiene zur Kranbeladung

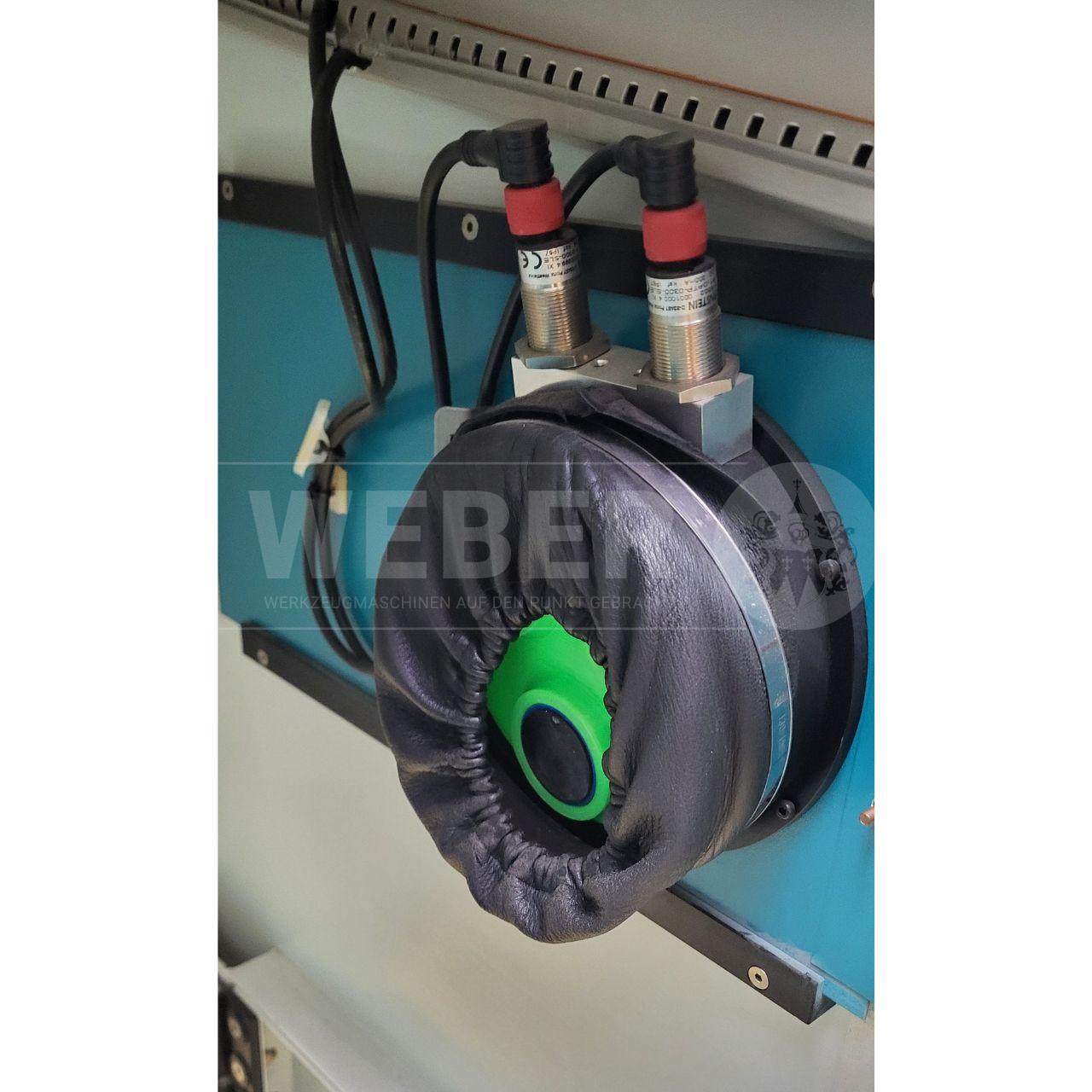

- schwenkbare Drehachse 0-90°, max. Beladung 35 kg
- Diodenringlicht
- Zusatzklappen an den Türen
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
