FRÄSEN
Werkzeugfräsmaschinen sind durch drei Bewegungsachsen gekennzeichnet, von denen zwei dem Werkstückträger und eine dem Werkzeugträger zugeordnet sind. Bei modernen Maschinen dieser Art wird die Vorschubbewegung durch spielfreie Kugelumlaufspindeln und Servomotoren übertragen. Unsere Maschinen in diesem Bereich zeichnen sich durch hochwertige Markenkomponenten u. a. von HIWIN, FAGOR, BALLUFF, DELTA und Siemens aus. Hochpräzisionslager von NSK und der robuste Aufbau des großzügig verrippten Maschinenständers, der ebenso wie Fräskopf und Getriebegehäuse in MEEHANITE Qualitätsguss gefertigt wird, machen die MIOTAL Werkzeugfräsmaschinen zur perfekten Maschine für die Produktion, den Werkzeugbau und die Ausbildung. Das lieferbare Zubehörspektrum erstreckt sich von Dreh-Schwenk-Kipptischen über Rundtische, hydraulische Maschinenschraubstöcke und Werkstücktaster, bis hin zu Teilapparaten und einem hydraulischen Werkzeugspanner.

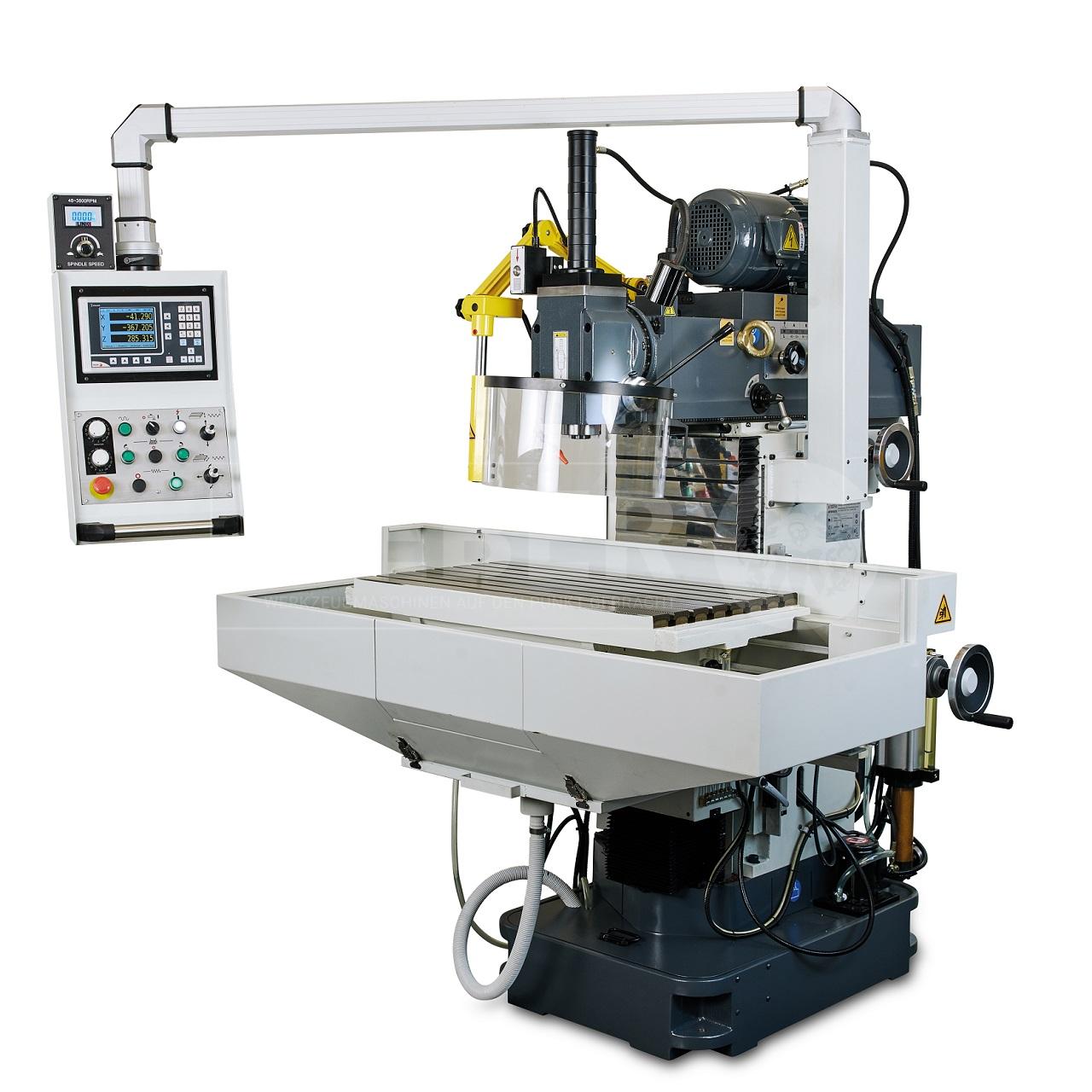

MIOTAL® WFM 600M Werkzeugfräsmaschine
Universelle Werkzeugfräsmaschine nach DIN 8615. Der verwindungssteife Maschinenständer aus MEEHANITE® Qualitätsguss und die hochpräzisen, gehärteten und geschliffenen Führungen in allen Achsen, garantieren hohe Präzision und Langlebigkeit. Mit der 3-Achs-Digitalanzeige sind alle Werte direkt abrufbar und mit dem bedienerfreundlichen Bedienpult auf Auslegerarm (OPTION) ist sie individuell positionierbar.
| Auspannfläche des festen Winkeltischs | 900 x 500 mm |
| Max. Werkstückgewicht | 360 kg |
| Werkzeugaufnahme horizontal und vertikal | ISO 40 |
| Leistung Hauptspindelmotor / 100% ED | 3,75 kW |
| Leistung Vorschubmotoren X/Y/Z-Achse | 1,0 / 1,0 / 1,5 kW |
| Gesamtanschlusswert | 7,4 kVA |
| Drehzahlbereich | 40 - 3800 min-1 |
| Drehzahlstufen | 18 |
| Hub manuelle Bohrpinole | 120 mm |
| Schwenkbereich | +/- 90° |
| Verfahrweg X (automatisch/manuell) | 600 mm |
| Verfahrweg Y (automatisch/manuell) | 460 mm |
| Verfahrweg Z (automatisch/manuell) | 380 mm |
| Vorschubbereich, stufenlos X/Y/Z | 10 - 650 mm/min |
| Eilgang | 1000 mm/min |
| Abmessungen LxBxH, ca. | 1850 x 1650 x 1900 mm |
| Gewicht, ca. | 1780 kg |
Ausstattung:
- 3-Achsen-Digitalanzeige (z.B. FAGOR® Innova), mit diversen Komfortfunktionen, auf bedienerfreundlichem Schwenkarm (OPTION)
- Gleichstrom Servo-Motoren für alle Achsen X/Y/Z z. B. von DELTA®
- Spindelrundlauf max. 0,005 mm, inkl. Prüfprotokoll nach DIN 8615 (Wälzlager SKF®/NSK®)
- Federbelastete Sicherheitshandräder in allen Achsen z. B. von GANTHER®
- Verwindungsfreies Maschinenbett aus MEEHANITE®-Qualitätsguss
- Hochpräzise, gehärtete und geschliffene Führungen in allen Achsen mit TURCITE®-B Beschichtung
- Spielfreie HIWIN® Präzisions-Kugelumlaufspindeln in allen Achsen
- Elektr. Überlastschutz in allen Achsen
- Mehrfach verstellbare Spindel-Schutzeinrichtung über Mikroendschalter gesichert
- Automatische Intervall-Zentralschmierung
- Bohrpinole
- Schwenkbares Bedienpult auf Auslegerarm (ca. 1.600 mm) (OPTION)
- Hydraulische Werkzeugklemmung
- Elektrische Ausrüstung SIEMENS®, BALLUFF®
- Kühlmitteleinrichtung
- Horizontaleinrichtung
- LED Maschinenleuchte
- Großzügige Späneauffangwanne
- Prüfprotokoll nach DIN 8615
- Bedienwerkzeug
- Bedienungsanleitung, Ersatzteilliste, inkl. Elektro-Schaltpläne etc. in Deutsch
- CE
Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.
Preis auf Anfrage
MIOTAL® WFM 400M Werkzeugfräsmaschine
Universelle Werkzeugfräsmaschine nach DIN 8615. Der verwindungssteife Maschinenständer aus MEEHANITE® Qualitätsguss und die hochpräzisen, gehärteten und geschliffenen Führungen in allen Achsen garantieren hohe Präzision und Langlebigkeit. Mit der 3-Achs-Digitalanzeige sind alle Werte direkt abrufbar und über die Platzierung auf dem bedienerfreundlichen Schwenkpult ist sie ergonomisch erreichbar.
| Aufspannfläche des festen Winkeltischs | 800 x 400 mm |
| T-Nuten: Anzahl / Breite x Abstand | 5/14 x 63 mm |
| Max. Werkstückgewicht | 285 kg |
| Werkzeugaufnahme horizontal und vertikal | ISO 40 |
| Leistung Hauptspindelmotor / 100% ED | 2,2 kW |
| Leistung Vorschubmotoren X/Y/Z-Achse | je 1,0 kW |
| Kühlmittelpumpe | 0,13 kW |
| Gesamtanschlusswert | 5,3 kVA |
| Drehzahlbereich | 50 - 2000 U/min |
| Drehzahlstufen | 12 |
| Hub manuelle Bohrpinole | 100 mm |
| Schwenkbereich | +/- 90° |
| Verfahrweg X (automatisch/manuell) | 385/400 mm |
| Verfahrweg Y (automatisch/manuell) | 185/200 mm |
| Verfahrweg Z (automatisch/manuell) | 365/380 mm |
| Vorschubbereich, stufenlos X/Y/Z | 8-650 mm/min |
| Eilgang | 1000 mm/min |
| Abmessungen LxBxH, ca. | 1300 x 1400 x 1800 mm |
| Gewicht, ca. | 1380 kg |
Ausstattung:
- 3-Achsen-Digitalanzeige, mit diversen Komfortfunktionen, auf bedienerfreundlichem Schwenkpult
- Gleichstrom Servo-Motoren für alle Achsen X/Y/Z z. B. von DELTA®
- Fester Kastentisch
- Späneauffangwanne
- Federbelastete Sicherheitshandräder in allen Achsen z. B. von GANTHER®
- Spielfreie HIWIN® Präzisions-Kugelumlaufspindeln in allen Achsen
- Schaltgetriebe für Hauptspindel
- Sicherheitseinrichtung gemäß CE oder besser:
Spindelschutz mit mehreren Mikro-Endschaltern, mehrfach verstellbar, Zwei Not-Aus-Schlagtaster (1 x Arbeitsraum, 1 x Bedienpult), Mechanische Sicherheitshandräder in allen Achsen, Elektromagnetische Spindelbremse (für sofortigen Spindelhalt), Elektrische Überlastsicherung für alle Achsen, Option: Teil-Kabine mit endschaltergesicherten Schiebetüren - Elektrische Ausrüstung SIEMENS®, BALLUFF®
- Bremssystem verhindert Absacken des Tisches
- Drei Reduzierhülsen SK 40 auf MK 1, 2, 3
- Spannzangenfutter mit Aufnahme nach DIN 2080 inkl. Spannzangensatz (Ø 6, 8, 10, 12, 16, 20, 25 mm)
- Anzugsgewindespindel
- Horizontalfräsdorn (Ø27 mm)
- Automatische Zentralschmierung
- Lamellen-Edelstahlabdeckung für Führungsbahn der Z-Achse im Arbeitsraum
- Kühlmitteleinrichtung
- Großzügige Späneauffangwanne
- Prüfprotokoll nach DIN 8615
- Bedienwerkzeug
- Bedienungsanleitung, Ersatzteilliste, inkl. Elektro-Schaltpläne etc. in Deutsch
- CE
Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.
Preis auf Anfrage

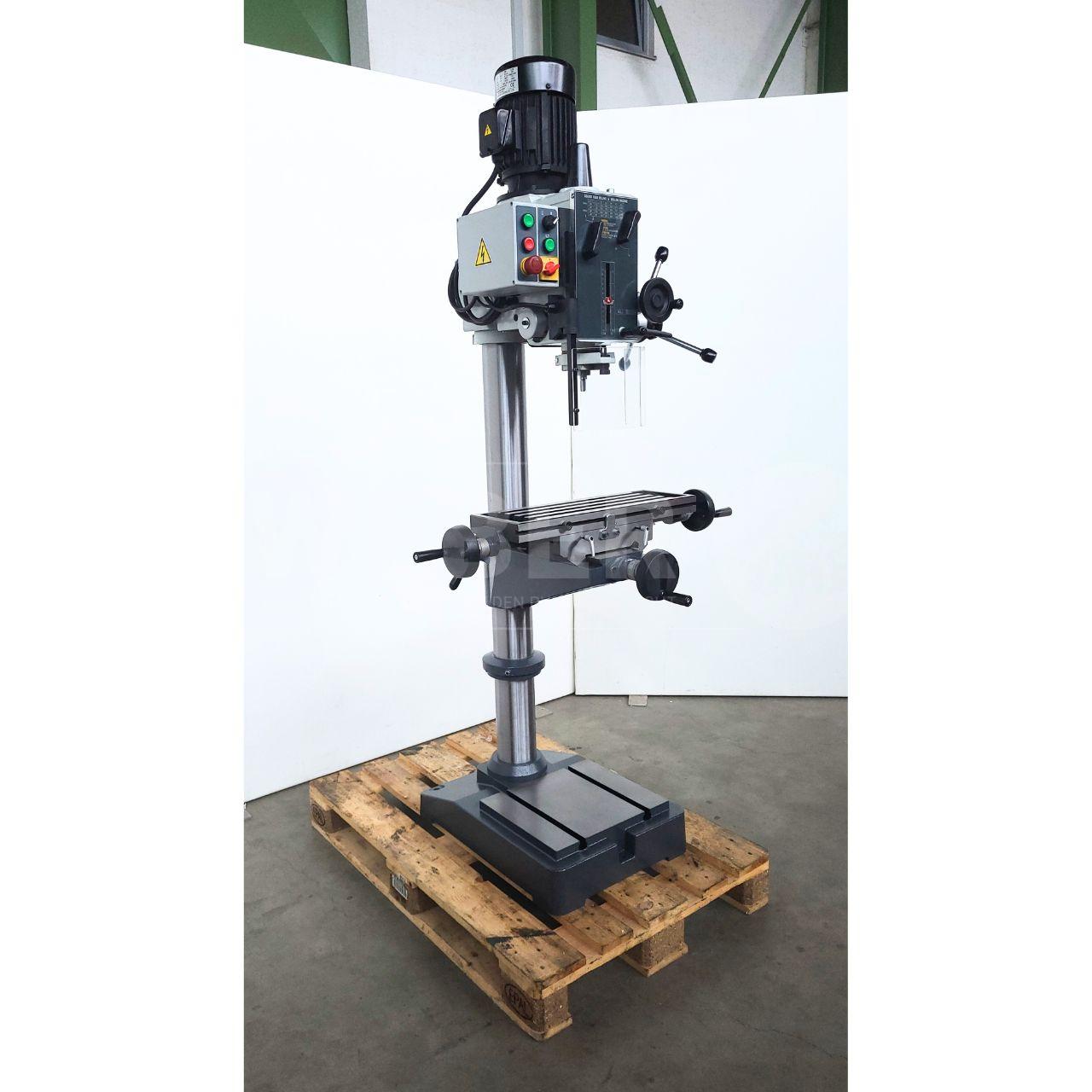

MIOTAL® GBF 50 Hochleistungs-Bohr-Fräsmaschine
Hochleistungs-Bohr-Fräsmaschine für vielseitige Anwendungsmöglichkeiten in Produktion und Instandhaltung.
| Technische Daten: | |
| Bohrleistung in Stahl | 50 mm |
| Gewindeschneidleistung | M 33 |
| Planfräser | 100 mm |
| Schaftfräser | 25 mm |
| Spindel | MK 4 |
| Ausladung | 340 mm |
| Drehzahlen | (6) 50 - 1510 1/min |
| Pinolenhub | 200 mm |
| Pinolenvorschub | 0,1 / 0,2 / 0,3 / 0,4 mm/U |
| Tischgröße | 820 x 240 mm |
| Verfahrweg X | 460 mm |
| Verfahrweg Y | 280 mm |
| Säulendurchmesser | 180 mm |
| Anzahl T-Nuten | 4 |
| T- Nutengröße | 16 x 26 mm |
| Motorleistung | 3 kW |
| Verpackungsmaße, ca. | 1130 x 1120 x 2210 mm |
| Gewicht, ca. | 750 kg |
Ausstattung:
- Kreuztisch
- Gewindeanzugspindel
- Gewindeschneideinrichtung
- Automatischer Spindelvorschub
- LED-Maschinenleuchte
- Tisch drehbar
- Manueller Feinvorschub
- Kühlmitteleinrichtung
- Höhenverstellbare Schutzabdeckung
- Endschaltergesicherter Spindelschutz
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
Bohr- und Fräsmaschine FM 50 HSV mit Digitalanzeige
Bernardo Bohr- und Fräsmaschine FM 50 HSV mit Digitalanzeige
Zustand: Neu
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 220 mm |
| Spindeldrehzahl | (12) 75 - 3200 min-1 |
| Spindelaufnahme | MK4 |
| Pinolenhub | 120 mm |
| Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm / U |
| Tischgröße | 800 x 240 mm |
| Verfahrweg (x / y) | 555 x 205 mm |
| Fräskopf schwenkbar | -60° bis +60° |
| Abstand Spindel / Tisch | 95 - 485 mm |
| Höhenverstellung Fräskopf | 390 mm |
| T - Nutengröße | 14 mm |
| Hubmotor | 90 W |
| Motor - Abgabeleistung S1 100% | 1,1 / 1,5 kW ( 400 V ) |
| Motor - Aufnahmeleistung S6 40% | 1,5 / 2,2 kW ( 400 V ) |
| Maschinenabmessung | 1140 x 970 x 1460 mm |
| Gewicht ca. | 322 kg |
Lieferumfang:3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- Hubmotor für Fräskopf
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Preis auf Anfrage
Bernardo FM 45 HSV mit 3-Achs-Digitalanzeige Bohr-Fräsmaschine
Das Modell FM 45 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung (z.B. automatischer Pinolenvorschub, digitale Pinolenhubanzeige, LED-Arbeitsleuchte,...) die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 220 mm |
| Spindeldrehzahl | (12) 75 – 3200 U/min |
| Spindelaufnahme | MK 4 |
| Pinolenhub | 120 mm |
| Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm/U |
| Tischgröße | 800 x 240 mm |
| Verfahrweg (x / y) | 555 / 205 mm |
| Fräskopf schwenkbar | -60° bis +60° |
| Abstand Spindel / Tisch | 60 – 485 mm |
| Höhenverstellung Fräskopf | 425 mm |
| T-Nutengröße | 14 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H)* | 1140 x 770 x 1500 |
| Gewicht ca. | 308 kg |
| * ohne Untergestell |
Merkmale:
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Stabile und vibrationsfreie Gussausführung
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4/3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Hinweis: Untergestell nicht im Lieferumfang enthalten! Bilder zeigen ggf. die Maschine mit weiterem Sonderzubehör und bei Anwendungsbeispielen.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
Bernardo FM 45 HS Bohr-Fräsmaschine
Das Modell FM 45 HS ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 220 mm |
| Spindeldrehzahl | (12) 75 - 3200 U/min |
| Spindelaufnahme | MK 4 |
| Pinolenhub | 125 mm |
| Tischgröße | 800 x 240 mm |
| Verfahrweg (x / y) | 555 / 225 mm |
| Fräskopf schwenkbar | -60° bis +60° |
| Abstand Spindel / Tisch | 60 - 485 mm |
| Höhenverstellung Fräskopf | 425 mm |
| T-Nutengröße | 14 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H)* | 1140 x 770 x 1500 mm |
| Gewicht ca. | 287 kg |
| * ohne Untergestell |
Merkmale:
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,…
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Massiver großer Kreuztisch, präzise oberflächenbearbeitet
- Optimales Preis-Leistungsverhältnis für den kostenbewussten Anwender
Lieferumfang:
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Hinweis: Untergestell nicht im Lieferumfang enthalten! Bilder zeigen ggf. die Maschine mit weiterem Sonderzubehör und bei Anwendungsbeispielen.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
