FLACHSCHLEIFMASCHINEN
Die Präzisionsflachschleifmaschinen der "FSM-Serie" von MIOTAL sind ideal auf den herausfordernden Alltag in der metallbearbeitenden Industrie vorbereitet. Der massive Aufbau aus MEEHANITE®-Qualitätsguss minimiert Schwingungen und gewährleistet hohe Maschinengenauigkeit. Die gekapselten Schleifspindeln verfügen über Hochgenauigkeitslager der Klasse P4 und sind lebensdauergeschmiert. Sie weisen einen Rundlauffehler von höchstens 0,002 mm auf. Eine Optionale Kugelumlaufspindel garantiert höchste Wiederholgenauigkeit. Die umfangreichen Ausstattung wie NC gesteuerte Vertikalzustellung, automatische Zentralschmierung, Parallelabziehvorrichtung und Kühlmittelanlage mit Magnetabscheider machen diese Maschinen zu einer ausgezeichneten Wahl für Anwendungsbereiche mit hohen Anforderungen an Genauigkeit und Zuverlässigkeit.
MIOTAL® FSM 4080 AH Präzisions-Flachschleifmaschine
Präzisions-Flachschleifmaschine mit automatischem Längs- und Quervorschub. Alle Gussteile wie z.B. Maschinenständer, Tisch usw. sind aus MEEHANITE®-Qualitätsguss und damit für den rauen Arbeitsalltag bestens geeignet. Ideal für Werkzeug- und Formenbau.
| Tischgröße | 400 x 800 mm |
| Einbauhöhe (Max. Abstand Spindel/Tisch) | 550 mm |
| Max. Tischbelastung | 400 kg |
| Motorleistung Hauptspindel | 3,7 kW |
| Anschluss | 400 V |
| Abmessungen (LxBxH), ca. | 3450 x 2050 x 1900 mm |
| Gewicht, ca. | 3250 kg* |
| * nur Maschine ohne Beistellaggregate |
Merkmale:
- Alle Gussteile, wie z.B. Maschinenständer, Tisch usw. aus MEEHANITE®-Qualitätsguss
- Alle Führungsbahnen gehärtet und geschliffen
- Automatischer Quer- und Längsvorschub
- NC-gesteuerte automatische Vertikalzustellung
- Ergonomisch angeordnetes Bedienfeld
- Autom. Zentralschmierung
- Separates Hydraulikaggregat
- Schleifscheibe
- Schleifscheibenflansch
- Manuelle Abrichtvorrichtung
- Auswuchtdorn
- Auswuchtwaage
- Abrichtdiamant
- Entmagnetisiereinrichtung
- Maschinenleuchte
- Nivilierelemente
- Bedienwerkzeug
- Bedienungsanleitung
- CE
Erhältliche Optionen:
- Elektromagent-Spannplatte (feinpolig)
- Automatische Entmagnetisiersteuerung für Elektromagent-Spannplatte
- 2-Achs-Digitalanzeige, Genauigkeit 0,001 mm, X 450 / Y 500 mm
- Kühlmittelanlage mit magnetischem Abscheider / Magnetseparator
- Teileinhausung mit endschaltergesicherten Schiebetüren
- Volleinhausung mit endschaltergesicherten Schiebetüren
- Zusätzlicher Schleifscheibenflansch
- Schleifscheibe und Flansch für Normalstahl
- Schleifscheibe und Flansch für HRC55
- Kugelumlaufspindel für Quervorschub
- Weitere Optionen auf Anfrage

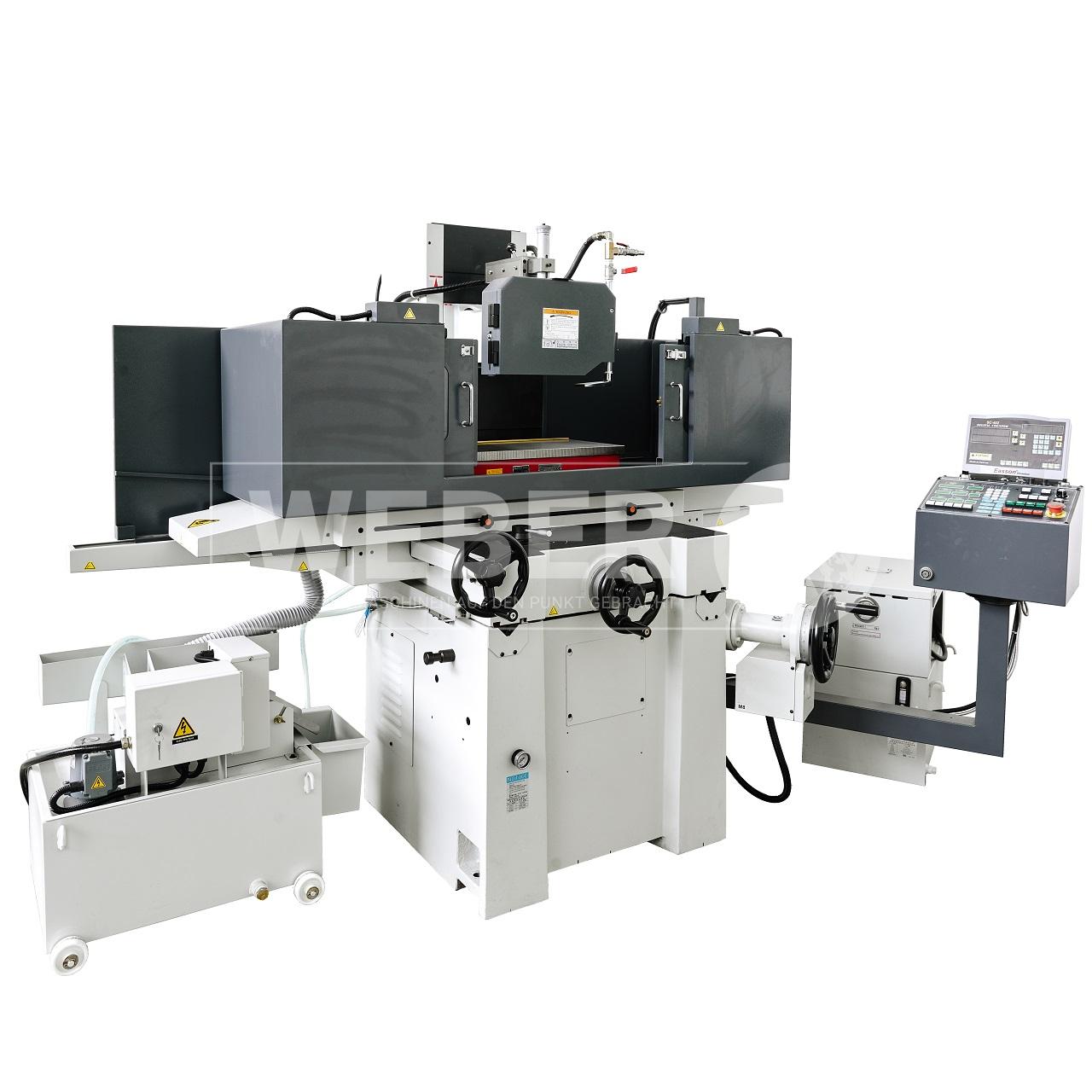

Hinweis: Bild zeigt bauartgleiche FSM 3060 AH. Bilder zeigen ggf. die Maschine mit Sonderzubehör und bei Anwendungsbeispielen.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
MIOTAL® FSM 3060 AH Präzisions-Flachschleifmaschine
Präzisions-Flachschleifmaschine mit automatischem Längs- und Quervorschub. Alle Gussteile wie z.B. Maschinenständer, Tisch usw. sind aus MEEHANITE®-Qualitätsguss und damit für den rauen Arbeitsalltag bestens geeignet. Ideal für Werkzeug- und Formenbau.
| Tischgröße | 300 x 600 mm |
| Einbauhöhe (Max. Abstand Spindel/Tisch) | 500 mm |
| Max. Tischbelastung | 300 kg |
| Motorleistung Hauptspindel | 3,7 kW |
| Anschluss | 400 V |
| Abmessungen (LxBxH), ca. | 2300 x 1790 x 2200 mm |
| Gewicht, ca. | 2000 kg* |
| * nur Maschine ohne Beistellaggregate |
Merkmale:
- Alle Gussteile, wie z.B. Maschinenständer, Tisch usw. aus MEEHANITE®-Qualitätsguss
- Alle Führungsbahnen gehärtet und geschliffen
- Automatischer Quer- und Längsvorschub
- NC-gesteuerte automatische Vertikalzustellung
- Ergonomisch angeordnetes Bedienfeld
- Autom. Zentralschmierung
- Separates Hydraulikaggregat
- Schleifscheibe
- Schleifscheibenflansch
- Manuelle Abrichtvorrichtung
- Auswuchtdorn
- Auswuchtwaage
- Abrichtdiamant
- Entmagnetisiereinrichtung
- Maschinenleuchte
- Nivilierelemente
- Bedienwerkzeug
- Bedienungsanleitung
- CE
Erhältliche Optionen:
- Elektromagent-Spannplatte (feinpolig)
- Automatische Entmagnetisiersteuerung für Elektromagent-Spannplatte
- 2-Achs-Digitalanzeige, Genauigkeit 0,001 mm, X 450 / Y 500 mm
- Kühlmittelanlage mit magnetischem Abscheider / Magnetseparator
- Teileinhausung mit endschaltergesicherten Schiebetüren
- Volleinhausung mit endschaltergesicherten Schiebetüren
- Zusätzlicher Schleifscheibenflansch
- Schleifscheibe und Flansch für Normalstahl
- Schleifscheibe und Flansch für HRC55
- Kugelumlaufspindel für Quervorschub
- Weitere Optionen auf Anfrage
Hinweis: Bilder zeigen ggf. die Maschine mit Sonderzubehör und bei Anwendungsbeispielen.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
MIOTAL® FSM 2550 AH Präzisions-Flachschleifmaschine
Präzisions-Flachschleifmaschine mit automatischem Längs- und Quervorschub. Alle Gussteile wie z.B. Maschinenständer, Tisch usw. sind aus MEEHANITE®-Qualitätsguss und damit für den rauen Arbeitsalltag bestens geeignet. Ideal für Werkzeug- und Formenbau.
| Tischgröße | 250 x 500 mm |
| Einbauhöhe (Max. Abstand Spindel/Tisch) | 500 mm |
| Max. Tischbelastung | 250 kg |
| Motorleistung Hauptspindel | 1,5 kW |
| Anschluss | 400 V |
| Abmessungen (LxBxH), ca. | 2250 x 1400 x 1800 mm |
| Gewicht, ca. | 1350 kg* |
| * nur Maschine ohne Beistellaggregate |
Merkmale:
- Alle Gussteile, wie z.B. Maschinenständer, Tisch usw. aus MEEHANITE®-Qualitätsguss
- Alle Führungsbahnen gehärtet und geschliffen
- Automatischer Quer- und Längsvorschub
- NC-gesteuerte automatische Vertikalzustellung
- Ergonomisch angeordnetes Bedienfeld
- Autom. Zentralschmierung
- Separates Hydraulikaggregat
- Schleifscheibe
- Schleifscheibenflansch
- Manuelle Abrichtvorrichtung
- Auswuchtdorn
- Auswuchtwaage
- Abrichtdiamant
- Entmagnetisiereinrichtung
- Maschinenleuchte
- Nivilierelemente
- Bedienwerkzeug
- Bedienungsanleitung
- CE
Erhältliche Optionen:
- Elektromagent-Spannplatte (feinpolig)
- Automatische Entmagnetisiersteuerung für Elektromagent-Spannplatte
- 2-Achs-Digitalanzeige, Genauigkeit 0,001 mm, X 450 / Y 500 mm
- Kühlmittelanlage mit magnetischem Abscheider / Magnetseparator
- Teileinhausung mit endschaltergesicherten Schiebetüren
- Volleinhausung mit endschaltergesicherten Schiebetüren
- Zusätzlicher Schleifscheibenflansch
- Schleifscheibe und Flansch für Normalstahl
- Schleifscheibe und Flansch für HRC55
- Kugelumlaufspindel für Quervorschub
- Weitere Optionen auf Anfrage
Hinweis: Bilder zeigen ggf. die Maschine mit Sonderzubehör und bei Anwendungsbeispielen.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
MIOTAL® FSM 2050 AH Präzisions-Flachschleifmaschine
Präzisions-Flachschleifmaschine mit automatischem Längs- und Quervorschub. Alle Gussteile wie z.B. Maschinenständer, Tisch usw. sind aus MEEHANITE®-Qualitätsguss und damit für den rauen Arbeitsalltag bestens geeignet. Ideal für Werkzeug- und Formenbau.
| Tischgröße | 200 x 450 mm |
| Einbauhöhe (Max. Abstand Spindel/Tisch) | 450 mm |
| Max. Tischbelastung | 150 kg |
| Motorleistung Hauptspindel | 1,5 kW |
| Anschluss | 400 V |
| Abmessungen (LxBxH), ca. | 2080 x 1200 x 1700 mm |
| Gewicht, ca. | 950 kg* |
| * nur Maschine ohne Beistellaggregate |
Merkmale:
- Alle Gussteile, wie z.B. Maschinenständer, Tisch usw. aus MEEHANITE®-Qualitätsguss
- Alle Führungsbahnen gehärtet und geschliffen
- Automatischer Quer- und Längsvorschub
- NC-gesteuerte automatische Vertikalzustellung
- Ergonomisch angeordnetes Bedienfeld
- Autom. Zentralschmierung
- Separates Hydraulikaggregat
- Schleifscheibe
- Schleifscheibenflansch
- Manuelle Abrichtvorrichtung
- Auswuchtdorn
- Auswuchtwaage
- Abrichtdiamant
- Entmagnetisiereinrichtung
- Maschinenleuchte
- Nivilierelemente
- Bedienwerkzeug
- Bedienungsanleitung
- CE
Erhältliche Optionen:
- Elektromagent-Spannplatte (feinpolig)
- Automatische Entmagnetisiersteuerung für Elektromagent-Spannplatte
- 2-Achs-Digitalanzeige, Genauigkeit 0,001 mm, X 450 / Y 500 mm
- Kühlmittelanlage mit magnetischem Abscheider / Magnetseparator
- Teileinhausung mit endschaltergesicherten Schiebetüren
- Volleinhausung mit endschaltergesicherten Schiebetüren
- Zusätzlicher Schleifscheibenflansch
- Schleifscheibe und Flansch für Normalstahl
- Schleifscheibe und Flansch für HRC55
- Kugelumlaufspindel für Quervorschub
- Weitere Optionen auf Anfrage
Hinweis: Bild zeigt bauartgleiche FSM 2550 AH. Bilder zeigen ggf. die Maschine mit Sonderzubehör und bei Anwendungsbeispielen.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
