NC/CNC Drehmaschinen
Entdecken Sie unsere gebrauchten NC und CNC Drehmaschinen. Neben NC Maschinen für Kleinserien finden Sie bei uns ebenso CNC Drehmaschinen für die Serienproduktion.
Chevalier FLC-2540 CNC-Drehmaschine
CNC-Drehmaschine Chevalier
Typ/Modell FCL-2540
Zustand Gebraucht
Baujahr 2008
| Technische Daten | |
| Kapazität | |
| Umlauf über Bett | Ø 630 mm |
| Umlauf über PLanschlitten | Ø 400 mm |
| Max. Drehdurchmesser | Ø 630 mm |
| Spitzenweite | 1.000 mm |
| Spindel | |
| Spindeldrehzahl | 37 - 2.250 1/min (D1-8), optional 80 - 1.500 U/M/10 - 800 1/min (A2-11) |
| Spindelnase-Typ | D1 - 8, Optional A2 - 11 |
| Spindelkonus | 1/16, optional 1/20 |
| Verfahrwege | |
| X-Achse | 280 mm |
| Z-Achse | 850 mm |
| Vorschub | 5.000 mm/min |
| X-Achse Eilgang | 5.000 mm/min |
| Z-Achse Eilgang | 8.000 mm/min |
| X-Achse Spindeldurchmesser | Ø 25 mm / 5 mm |
| Z-Achse Spindeldurchmesser | Ø 40 mm / 10 mm |
| Werkzeugrevolver | |
| manuelle Werkzeugrevolver | 4-fach |
| Max. Werkzeugschaftgröße | 25 mm |
| Durchmesser | Ø 75 mm |
| Reitstock | |
| Verfahrweg | 190 mm |
| Kegel | MK5 |
| Motor | |
| Spindelmotor | 15,5 kW |
| Vorschubmotor (X/Z) | 1,4 kW |
| Abmessungen (LxBxH) | 2.840 x 1.905 x 2.235 mm |
| Nettogewicht ca. | 3.350 kg |
Merkmale:
- Software: Siemens ShopTurn
Zubehör
- 7 x Multifix C40/170
- 7 x Multifix C32/150
- Futter Schunk Rota-S 319-92
- Futter Schunk Rota-S 160-42
- Messtaster
- Lünette
- Bohrfutter
- Kegeladapter für Bohrer
- Zahlreiche Bohrer (bis D=35)
- ca. 25 WSP-Meissel
Anfrageartikel: Transportkosten im individuellen Angebot.
Preis auf Anfrage
DMG NEF 320K Drehmaschine
Drehmaschine DMG Typ NEF 320 K
Zustand Gebraucht
Baujahr 2003
| Merkmale | |
| Steuerung | SINUMERIK 810DE-L CCUO |
| Zyklen für Kegeldrehen und Gewindebearbeitung | |
| Technische Daten | |
| Umlauf über Bett | 320 mm |
| Umlauf über Planschlitten | 150 mm |
| Futter | 200 mm |
| Planweg | 150 mm |
| Vorschubantrieb AC | 4 m/min |
| Drehspindel | Größe 6 |
| Spindelbohrung | 52 mm |
| Aufnahme der Spindel | MK 6 |
| Spindel im vorderen Lager | 85 mm |
| Antriebsleistung | 7 kW |
| Max. Drehmoment | 320 Nm |
| Drehzahlbereich | 14 - 3550 min-1 |
| Getriebestufen | 2 |
| Werkzeugträger | Multifix Größe B |
| Pinole | 70 mm |
| Pinolenhub | 120 mm |
| Pinolenaufnahme | MK5 |
| Abmessungen | |
| Länge / Breite | 2600 mm / 1440 mm |
| Gewicht | ca. 1440 kg |
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
Gildemeister CTX 520 linear
CNC-Drehmaschine Gildemeister
Typ/Modell CTX 520 linear
Steuerung Sinumerik 840D
Zustand Gebraucht
Baujahr 2004
Betriebsstunden 86.490
Spindelstunden 12.970
Technische Daten
| Arbeitsbereich | |
| max. Umlauf Ø | 680 mm |
| Umlauf-Ø über X-Führung | 565 mm |
| Spannfutter-Ø | 250/315 mm |
| Spindelbohrung | 107 mm |
| Drehzahl C-Achse (Hauptspindel) | 400 1/min |
| Planweg (X) | 315 mm |
| Längsweg (Z) | 1350 mm |
| Anzahl Werkzeuge | 12 |
| Reitstock | |
| Reitstockhub | 1200 mm |
| Reitstockkraft | 14 kN |
| Körnerspitze | 5 MK |
| Pinolenhub | 120 mm |
| Kühlmitteleinrichtung | |
| Inhalt | 250 l |
| Pumpenleistung | 1,7 kW |
| Fördermenge bei 6 bar | 20 l/min |
| Anschlussleistung | 65 kVA / 100 A |
| Betriebsspannung | 400 V |
| Maße und Gewicht | |
| Gewicht ca. | 10.000 kg |
| Abmessungen ca. | 5760 mm x 2600 mm x 2210 mm |
Ausstattung:
- Späneförderer ohne Pumpe
- Maschinenfüße
Anfrageartikel: Transportkosten im individuellen Angebot
Preis auf Anfrage
Neu
Gildemeister CTX 520 linear
CNC-Drehmaschine Gildemeister
Typ/Modell: CTX 520 linear
Steuerung: Heidenhain Plus IT
Zustand Gebraucht
Baujahr 2007
Technische Daten
| Max. Drehlänge | 1300 mm |
| Max. Umlauf-Ø üb. Bett | 680 mm |
| Max. Umlauf-Ø üb. Planschlitten | 565 mm |
| Spindelkopf nach DIN Flachflansch | Größe 220h5 |
| Spindel-Ø i. vord. Lager | 150 mm |
| Spindelbohrung | 107 mm |
| Max. Futter-Ø | 315 mm |
| Werkzeugsystem | Scheib. Rev. VDI40 |
| Anzahl Drehrevolver | 12 |
| angetriebene Werkzeuge | 12 |
| Längenhub | 1350 mm |
| Planhub | 315 mm |
| Reitstockaufnahme/-Hub | MK 5 / 1200 mm |
| Gesamtanschlußwert | 65 kVA |
| Spannung | 400 V |
| Frezquenz | 50 Hz |
| Hauptspindel Drehzahl | 4000 1/min |
| Vorschub längs Drehzahl | 3000 1/min |
| Vorschubgeschwindigkeit Längsschlitten | 0,025 - 45 000 mm/min |
| Vorschubgeschwindigkeit Planschlitten | 0,025 - 60 000 mm/min |
| Eilgang längs / plan | 45 / 60 m/min |
| Vorschubkraft längs / plan | 10 000 N / 5000 N |
| Flächenbedarf | ca. 43 m² |
| Gewicht | ca. 10 000 kg |
Anfrageartikel: Transportkosten im individuellen Angebot.
Preis auf Anfrage
Tipp

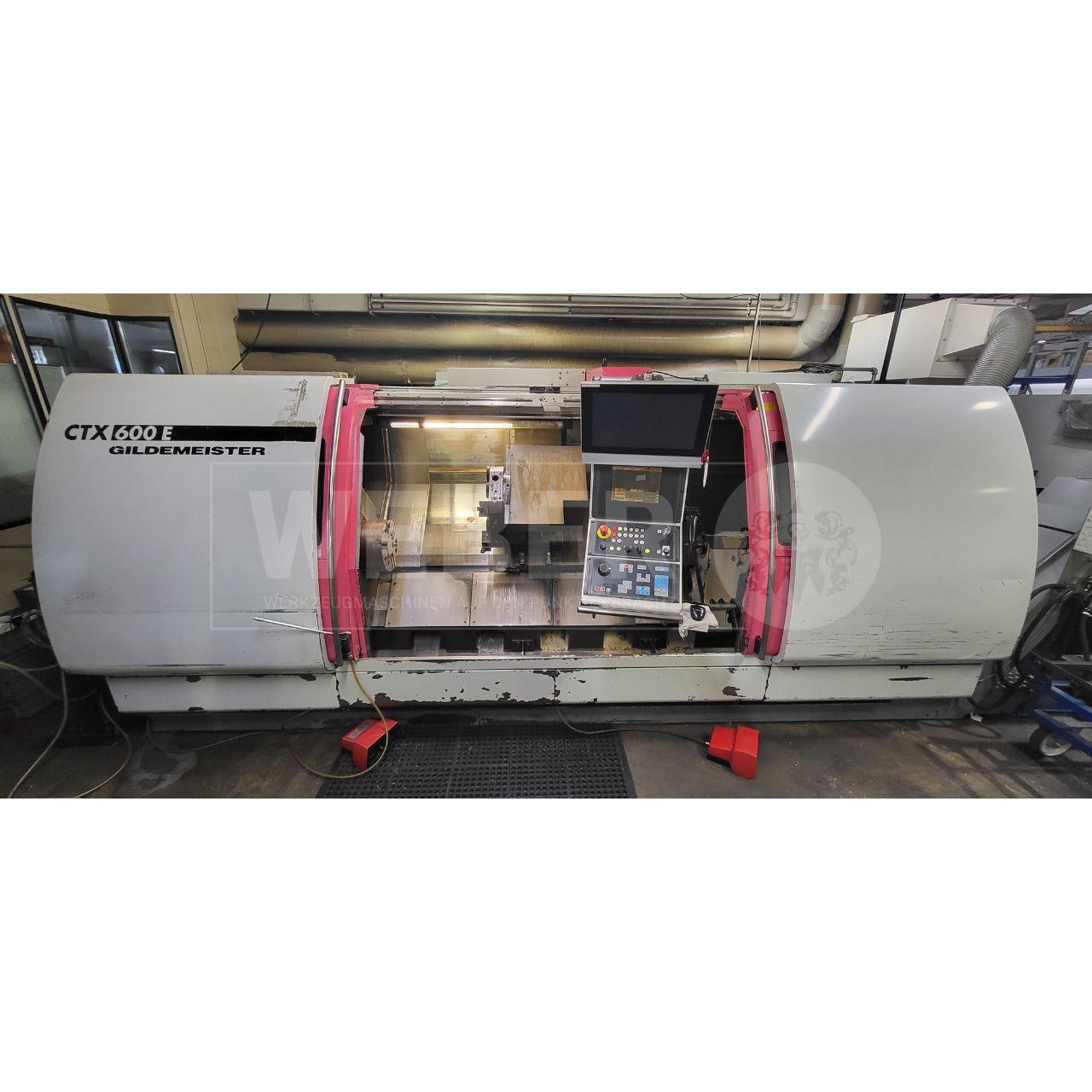

Gildemeister CTX 600 E CNC-Universal-Drehmaschine
Gildemeister CNC-Universal-Drehmaschine
Typ/Modell: CTX 600 E
Zustand Gebraucht
Baujahr 2000
Betriebsstunden 99.831 h
| Technische Daten | |
| Umlaufdurchmesser | 680 mm |
| Spitzenweite | 2000 mm |
| Drehzahl | 2800 1/min |
| Spannfutter | Ø 315 mm |
| Werkzeugrevolver | 12 Plätze; incl. 3 Plätze für angetriebene Werkzeuge |
| Werkzeugaufnahme | VDI 50 |
| Reitstock | NC-gesteuert |
| Abmessungen ca. | 5560 x 240 x 213 mm |
| Gewicht ca. | 10.000 kg |
Ausstattung:
- KraftspannfutterTyp SMW Autoblok 315 BH-FX Ø 315 mm
- Steuerung: Heidenhain CNC Pilot
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage

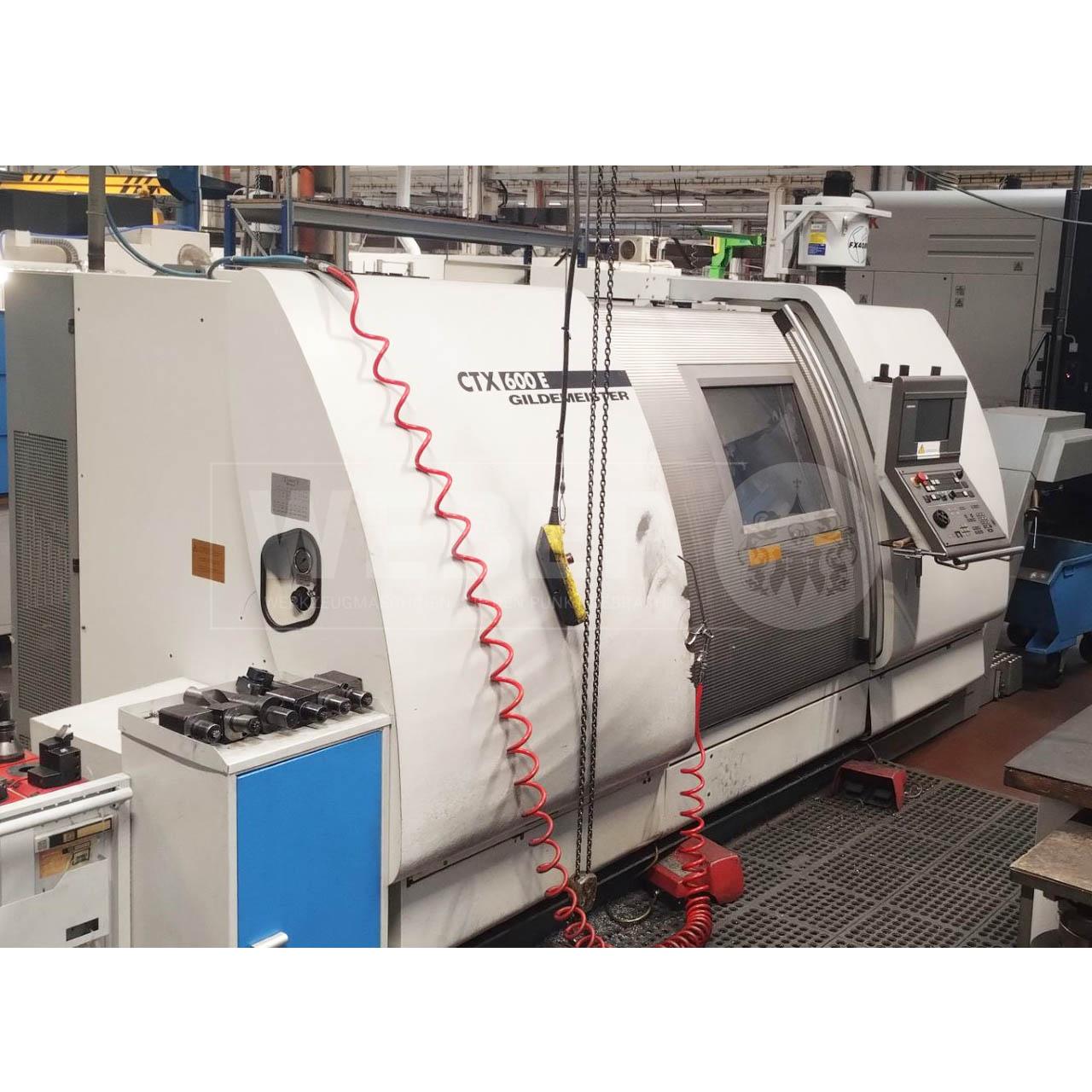

Gildemeister CTX 600E CNC Drehmaschine
Gildemeister CTX 600E CNC Drehmaschine
Zustand Gebraucht
Baujahr 2003
Betriebsstunden: 55231
| Technische Daten: | |
| Umlaufdurchmesser | 680 mm |
| Spitzenweite | 1000 mm |
| Drehzahl | 2800 min-1 |
| Spannfutter | ø300 mm |
| Abmessungen, ca. | 5560 x 2400 x 2130 mm |
| Gewicht, ca. | 10.000 kg |
Ausstattung:
- Steuerung: Heidenhain CNC Pilot 4290
- 12-fach Revolver VDM 40
- C-Achse
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
Horizontalbearbeitungszentrum MCX 900
Horizontalbearbeitungszentrum Burkhardt + Weber
Typ/Modell: MCX 900
Zustand: Gebraucht
Baujahr: 2011
Betriebsstunden: 27.289 h
Steuerung: Siemens 840D
| Technische Daten | |
| Arbeitsraum und Werkstückkapazität | |
| Verfahrwege X / Y / Z | 1.650 mm / 1.600 mm / 1.500 mm |
| Störkreis | 1.850 mm über den gesamten X-Verfahrweg |
| Palettengröße | 1.000 x 800 mm |
| Max. Palettenbelastung | 3.000 kg |
| Bearbeitungskippmoment der Palette | bis 40.000 Nm |
| Palettenausführung | T-Nuten |
| Hauptspindel | |
| Werkzeugaufnahme | SK 50 |
| Getriebeeinheit | 2-stufig |
| Spindeldrehzahl | bis 8.000 1/min |
| Spindelleistung | 37 kW (S1) |
| Spindeldrehmoment | 1.220 Nm (S1) |
| Werkzeugmanagement | |
| Regalmagazin | über 200 Werkzeugplätze |
| Max. Werkzeuggewicht | 40 kg |
| Werkzeug-Kippmoment | bis 120 Nm |
| Werkzeugkonusreinigung | |
| Werkzeugbeladung über die Spindel | |
| Werkzeug-Plananlage an der Spindel | |
| Mechanische Bohrerbruchkontrolle | bis 750 mm |
| Kühlschmierstoffanlage | |
| KSS-Tankvolumen | 2.500 Liter |
| Papierbandfilter | |
| Hochdruck-KSS-Anlage | 70 bar |
| Einstellbarer Kühlmitteldruck | |
| Rückkühlaggregat | |
| Palettenauflage spülen | |
| Werkstückspülung | |
| Kühlmittel-Spritzpistole | |
| Automatisierung und Hydraulik | |
| Verkettet mit Roboterzelle | |
| Baujahr Roboterzelle | 2013 |
| Vorrichtungshydraulik | |
| Hydraulikübergabe | am Palettenwechsler |
| Hydraulikübergabe | im Arbeitsraum |
| Hydraulikübergabe | an den Paletten |
| Hydraulikerweiterung für Spanndrücke | über 60 bar |
Ausstattung:
- Prozessmonitor iCut
- Kollisionsüberwachung Brankamp CMS
- USV
- 4-fach-Leuchtsäule
Anfrageartikel: Transportkosten im individuellen Angebot.
Preis auf Anfrage
HWR InoFlex VL 160 - 4-Backen Handspannfutter
47.005,00 €*
4-Backen Handspannfutter Gewichtserleichtert mit Fliehkraftausgleich
* Wuchtgüte gem. DIN ISO 1940-1: G 6,3 (ungefettet)
Typ / Modell: HWR InoFlex VL160
Zustand Gebraucht
Technische Daten:
| Basisspannfutter | VL100 |
| Durchmesser | 1600 mm |
| Hub pro Backe | 11,3 mm |
| Ausgleichshub pro Backe | 9,3 mm |
| max. Spindelanzugsmoment | 320 Nm |
| max. Spannkraft | 180 kN |
| max. Drehzahl* | 480 1/min |
| Masse Erweiterungssatz | 300 kg |
| Massenträgheitsmoment | 129 kg·m² |
| max. Werkstückgewicht** | 600 kg |
| Standard Nutenstein | GP13 |
** bei größeren Werkstückgewichten muss eine Abstützung auf dem Futterkörper erfolgen
Ausstattung:
- inklusive 8 Stück Backensätze
Anfrageartikel: Transportkosten im individuellen Angebot
Präzisionsdrehmaschine ATL HEAVY PLUS 900x14000
Horizontale Präzisionsdrehmaschine M.C.M.
ATL HEAVY PLUS 900x14000 mit CNC-Steuerung Fanuc
Zustand Gebraucht
Baujahr 2021
| Technische Daten: | |
| Spitzenhöhe | 900 mm |
| Umlaufdurchmesser über Bett | 1800 mm |
| Umlaufdurchmesser über Querschlitten | 1400 mm |
| Spitzenweite | 14000 mm |
| Max. Gewicht zwischen den Spitzen | 15000/18000 kg |
| Bettbreite | 1100 mm |
| Anzahl der Bettführungen | n.3 (2+1) |
Ausstattung:
- CNC Steuerung FANUC Modell FANUC 32i-B mit MANUAL GUIDE i
- Automatischer Revolver mit 12 Positionen und angetriebenen Werkzeugstationen (Baruffaldi) MOD. TBMA 320 BDI 60 + C-Achse
- Späneforderer (vorne)
- Späneförderer (hinten)
- 2 Lünetten, Durchmesser bis 600 mm
- 2 Lünetten, Durchmesser bis 1100 mm
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage

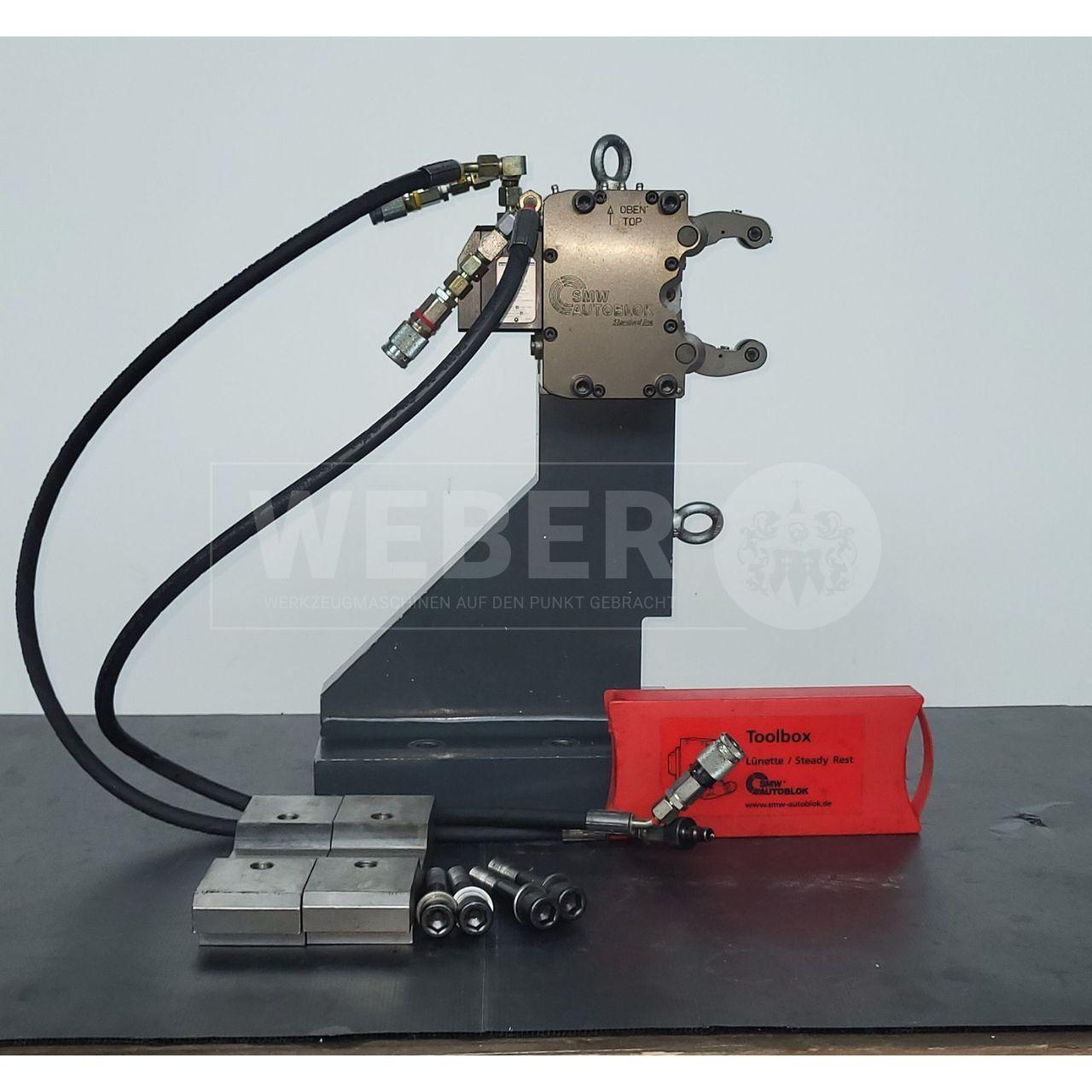

SMW-Lynette Typ SLU-X-1-ms
1.963,50 €*
SMW-Lynette Typ SLU-X1-ms
inklusive Halterung für CNC-Drehmaschine DMG Mori CTX 500
Zustand Gebraucht
Merkmale:
| Gehäuse | vollständig abgedichtet |
| Sicherheit | integriertes Sicherheitsventil |
| Hubkontrolle | vorbereitet für eine Endlagenkontrolle |
| Schmierung | Anschluss für Zentralschmierung (Öl oder Fett) |
| Technische Daten | |
| Zentrierbereich (ohne Späneschutz) | Ø 4 - 64 |
| Zentrierbereich (mit 3-teiligem Späneschutz) | Ø 11 - 64 mm |
| Betriebsdruck (min./max.) | 8 / 35 bar |
| Max. Spannkraft pro Rolle | ca. 400 daN |
| Zentriergenauigkeit | 0,02 mm (über den gesamten Bereich) |
| Wiederholgenauigkeit | 0,005 mm |
| Gewicht ca. | 12 kg |
Anfrageartikel! Transportkosten im individuellen Angebot.
Spinner TC 600 CNC-Dreh-/Fräszentrum
CNC-Dreh-/Fräszentrum Spinner
Typ/Modell TC 600 52
Steuerung Siemens Sinumerik 840D sl; mit SHOPTURN
Zustand Gebraucht
Baujahr 2012
Technische Daten
| max. Schwingdurchmesser | 600 mm |
| max. Drehdurchmesser | 400 mm |
| max. Drehlänge | 650 mm |
| Fahrweg X/Y | 275 mm / 700 mm |
| max. Eilgang X/Z | 15 / 24 |
| Drehspindel | |
| Max. Drehzahl | 5.000 1/min |
| Futtergröße | 210 mm |
| Spindelleistung | 18 kW |
| Max. Drehmoment | 113 Nm |
| Spindelnase | A6 |
| max. Stangendurchlass | 52 mm |
| Revolver | |
| Werkzeugplätze | 16 |
| Werkzeugaufnahme | VDI 30 / DIN 69880 |
| Reitstock Konusaufnahme | MK 4 |
| Maschinenabmessungen (LxBxH) | ca. 2500 x 1600 x 2000 mm |
| Maschinengewicht ca. | ca. 5.000 kg |
Ausstattung / Merkmale
- Werkzeugmessarm
- Kraftspannfutter SMW Autoblok BH-D 210-52-3-A06 inklusive Backensätze
- Späneförderer TC600
- vergrößerter, L-förmiger Kühlmitteltank, ca. 180 Liter mit Kreiselpumpe 50 l/min; 3,3 bar
- Fußschalter zu CNC-Reitstock
Anfrageartikel: Transportkosten im individuellen Angebot
Preis auf Anfrage
