BOHR-FRÄSMASCHINEN
Eine Bohr-Fräsmaschine eignet sich bestens für ein gemischtes Anforderungsprofil aus Bohren und kleineren Fräsarbeiten wie z. B. Passfedernuten, Stufen und Fasen. Besonders für Schlossereien, Instandhaltungsabteilungen, räumlich eingeschränkte Werkstätten, sowie Schulen, ist eine Mehrzweck-Lösung eine ausgezeichnete Alternative zum Kauf einer Bohrmaschine und einer zusätzlichen Fräsmaschine.
MIOTAL® GBF 50 Hochleistungs-Bohr-Fräsmaschine
Hochleistungs-Bohr-Fräsmaschine für vielseitige Anwendungsmöglichkeiten in Produktion und Instandhaltung.
| Technische Daten: | |
| Bohrleistung in Stahl | 50 mm |
| Gewindeschneidleistung | M 33 |
| Planfräser | 100 mm |
| Schaftfräser | 25 mm |
| Spindel | MK 4 |
| Ausladung | 340 mm |
| Drehzahlen | (6) 50 - 1510 1/min |
| Pinolenhub | 200 mm |
| Pinolenvorschub | 0,1 / 0,2 / 0,3 / 0,4 mm/U |
| Tischgröße | 820 x 240 mm |
| Verfahrweg X | 460 mm |
| Verfahrweg Y | 280 mm |
| Säulendurchmesser | 180 mm |
| Anzahl T-Nuten | 4 |
| T- Nutengröße | 16 x 26 mm |
| Motorleistung | 3 kW |
| Gewicht, ca. | 750 kg |
Ausstattung:
- Kreuztisch
- Gewindeanzugspindel
- Gewindeschneideinrichtung
- Automatischer Spindelvorschub
- LED-Maschinenleuchte
- Tisch drehbar
- Manueller Feinvorschub
- Kühlmitteleinrichtung
- Höhenverstellbare Schutzabdeckung
- Endschaltergesicherter Spindelschutz
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage

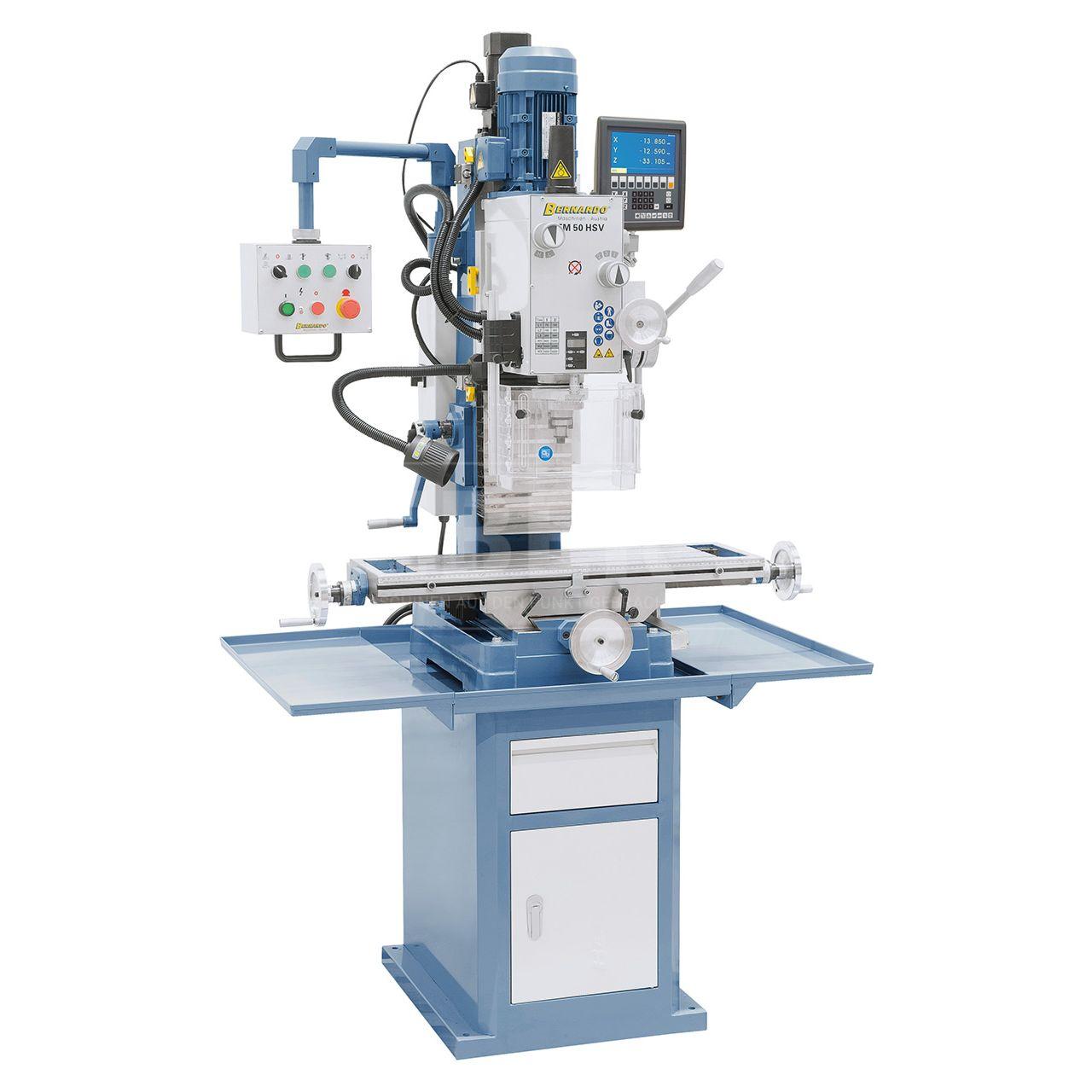

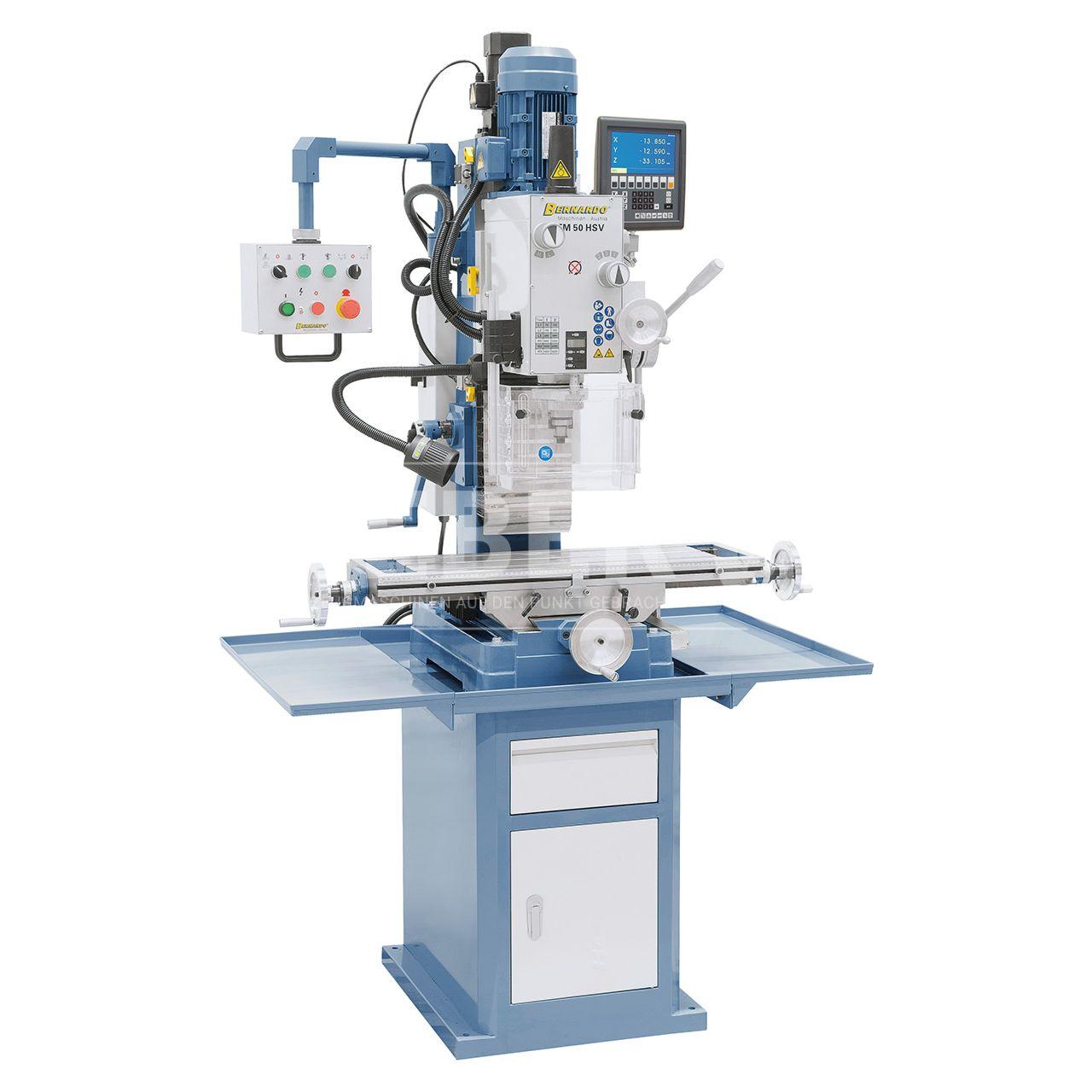

Bohr- und Fräsmaschine FM 50 HSV mit Digitalanzeige
4.260,20 €*
Bernardo Bohr- und Fräsmaschine FM 50 HSV mit Digitalanzeige
ohne Untergestell
Zustand: Neu
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 220 mm |
| Spindeldrehzahl | (12) 75 - 3200 min-1 |
| Spindelaufnahme | MK4 |
| Pinolenhub | 120 mm |
| Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm / U |
| Tischgröße | 800 x 240 mm |
| Verfahrweg (x / y) | 555 x 205 mm |
| Fräskopf schwenkbar | -60° bis +60° |
| Abstand Spindel / Tisch | 95 - 485 mm |
| Höhenverstellung Fräskopf | 390 mm |
| T - Nutengröße | 14 mm |
| Hubmotor | 90 W |
| Motor - Abgabeleistung S1 100% | 1,1 / 1,5 kW ( 400 V ) |
| Motor - Aufnahmeleistung S6 40% | 1,5 / 2,2 kW ( 400 V ) |
| Maschinenabmessung | 1140 x 970 x 1460 mm |
| Gewicht ca. | 322 kg |
Lieferumfang:3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- Hubmotor für Fräskopf
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Bernardo FM 45 HSV mit 3-Achs-Digitalanzeige Bohr-Fräsmaschine
3.510,50 €*
Das Modell FM 45 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung (z.B. automatischer Pinolenvorschub, digitale Pinolenhubanzeige, LED-Arbeitsleuchte,...) die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 220 mm |
| Spindeldrehzahl | (12) 75 – 3200 U/min |
| Spindelaufnahme | MK 4 |
| Pinolenhub | 120 mm |
| Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm/U |
| Tischgröße | 800 x 240 mm |
| Verfahrweg (x / y) | 555 / 205 mm |
| Fräskopf schwenkbar | -60° bis +60° |
| Abstand Spindel / Tisch | 60 – 485 mm |
| Höhenverstellung Fräskopf | 425 mm |
| T-Nutengröße | 14 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H)* | 1140 x 770 x 1500 |
| Gewicht ca. | 308 kg |
| * ohne Untergestell |
Merkmale:
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Stabile und vibrationsfreie Gussausführung
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4/3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Hinweis: Untergestell nicht im Lieferumfang enthalten! Bilder zeigen ggf. die Maschine mit weiterem Sonderzubehör und bei Anwendungsbeispielen.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

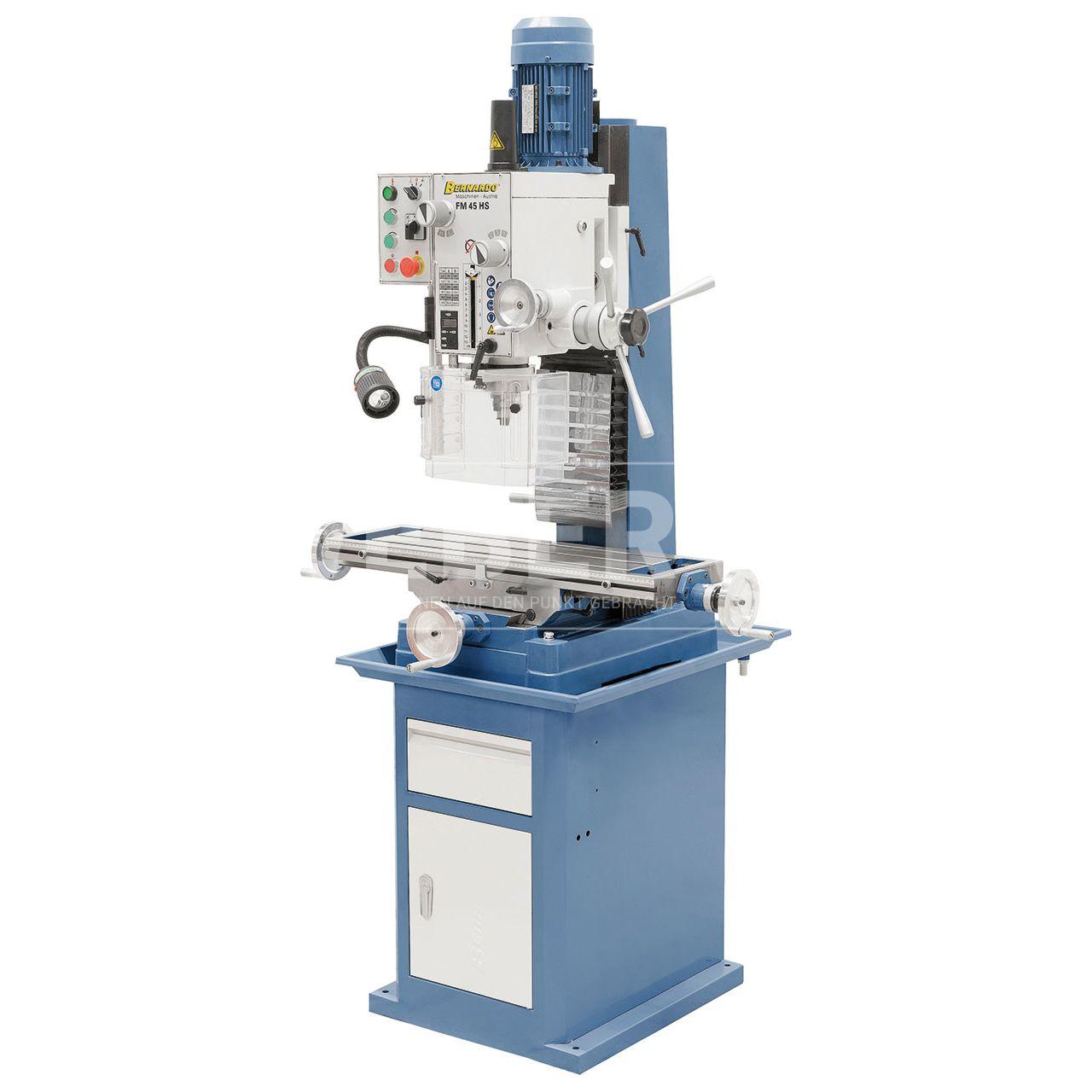

Bernardo FM 45 HS Bohr-Fräsmaschine
2.629,90 €*
Das Modell FM 45 HS ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 220 mm |
| Spindeldrehzahl | (12) 75 - 3200 U/min |
| Spindelaufnahme | MK 4 |
| Pinolenhub | 125 mm |
| Tischgröße | 800 x 240 mm |
| Verfahrweg (x / y) | 555 / 225 mm |
| Fräskopf schwenkbar | -60° bis +60° |
| Abstand Spindel / Tisch | 60 - 485 mm |
| Höhenverstellung Fräskopf | 425 mm |
| T-Nutengröße | 14 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H)* | 1140 x 770 x 1500 mm |
| Gewicht ca. | 287 kg |
| * ohne Untergestell |
Merkmale:
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,…
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Massiver großer Kreuztisch, präzise oberflächenbearbeitet
- Optimales Preis-Leistungsverhältnis für den kostenbewussten Anwender
Lieferumfang:
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Hinweis: Untergestell nicht im Lieferumfang enthalten! Bilder zeigen ggf. die Maschine mit weiterem Sonderzubehör und bei Anwendungsbeispielen.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
