Blechbearbeitung
Egal ob Biegen, Pressen, Kanten, Scheren oder Umformen, die Welt der Blechbearbeitungsmaschinen ist ebenso vielfältig, wie die Branchen die sie nutzen. Rundbiegemaschinen für den Behälterbau, Sickenmaschinen für die Spenglerei oder den Heizungs- und Lüftungsbau, die Tafelschere für den Stahlbau um nur einige zu nennen. Die hochwertige Verarbeitung und der robuste Aufbau machen unsere Produkte zu langlebigen Begleitern in Ihrer Produktion.Technische Daten: | |
Pressdruck max. | 2000 kg |
Ausladung | 210 mm |
Einbauhöhe | 420 mm |
Hub | 420 mm |
Höhe | 950 mm |
Stempelstärke | 40 mm |
Tischfläche | 245 x 200 mm |
Aussparung im Tisch | 55 x 90 mm |
Drehteller mit 4 Schlitzen | ø 237 mm |
Gewicht, ca. | 62 kg |
Technische Daten: | |
Pressdruck max. | 1500 kg |
Ausladung | 210 mm |
Einbauhöhe | 420 mm |
Hub | 420 mm |
Höhe | 950 mm |
Stempelstärke | 40 mm |
Tischfläche | 245 x 200 mm |
Aussparung im Tisch | 55 x 90 mm |
Drehteller mit 4 Schlitzen | ø 237 mm |
Gewicht, ca. | 48 kg |
Technische Daten: | |
Pressdruck max. | 5000 kg |
Ausladung | 300 mm |
Einbauhöhe | 1000 mm |
Hub | 530 mm |
Höhe | 2100 mm |
Stempelstärke | 56 mm |
Tischfläche | 250 x 360 mm |
Aussparung im Tisch | 85 x 125 mm |
Drehteller mit 4 Schlitzen | ø 237 mm |
Gewicht, ca. | 215 kg |
Technische Daten: | |
Pressdruck max. | 5000 kg |
Ausladung | 250 mm |
Einbauhöhe | 530 mm |
Hub | 530 mm |
Höhe | 1345 mm |
Stempelstärke | 56 mm |
Tischfläche | 210 x 250 mm |
Aussparung im Tisch | 70 x 120 mm |
Drehteller mit 4 Schlitzen | ø 237 mm |
Gewicht, ca. | 145 kg |
Technische Daten: | |
Pressdruck max. | 5000 kg |
Ausladung | 315 mm |
Einbauhöhe | 800 mm |
Hub | 530 mm |
Höhe | 1650 mm |
Stempelstärke | 56 mm |
Tischfläche | 250 x 360 mm |
Aussparung im Tisch | 85 x 125 mm |
Drehteller mit 4 Schlitzen | ø 237 mm |
Gewicht, ca. | 145 kg |
Technische Daten: | |
Kapazität | 60 t |
Einbauhöhe | 820 mm |
Arbeitsbereich, max. | 820 x 300 mm |
Kolbenhub | 400 mm |
Vorlaufgeschwindigkeit | 6,1 mm/s |
Rücklaufgeschwindigkeit | 10 mm/s |
Motorleistung | 3 kW |
Breite | 1460 mm |
Tiefe | 850 mm |
Höhe | 2400 mm |
Gewicht, ca. | 700 kg |
- Seitlich verschiebbarer Zylinder
- Großzügiger Arbeitsbereich
- Höhenverstellbarer Tisch
- Verwindungssteife Ausführung aus geschweißtem Stahl
- Manometer
- Druck-Feineinstellung
- Zusätzliche Handpumpe
Technische Daten: | |
Kapazität | 250 t |
Einbauhöhe | 900 mm |
Arbeitsbereich, max. | 1300 x 450 mm |
Kolbenhub | 400 mm |
Vorlaufgeschwindigkeit | 8,58 mm/s |
Rücklaufgeschwindigkeit | 13,03 mm/s |
Motorleistung | 15 kW |
Breite | 2450 mm |
Tiefe | 1200 mm |
Höhe | 2650 mm |
Gewicht, ca. | 3100 kg |
- Seitlich verschiebbarer Zylinder über Zahnstange, Ritzel und Handrad
- Großzügiger Arbeitsbereich
- Höhenverstellbarer Tisch
- Verwindungssteife Ausführung mit verschweißtem Stahl
- Manometer
- Druck-Feineinstellung
- Zusätzliche Handpumpe
- Eine der schwersten Ausführungen am Markt
- Erhältlich mit Tonnagen bis 500 Tonnen
- Höchste Leistungsfähigkeit und Stabilität
- Unterschiedliche Ständerweiten auf Anfrage lieferbar
- Horizontal frei positionierbarer Hydraulikzylinder, Handrad, Zahnstange und Ritzel (ab 160 to)
- Druckfeineinstellung
- SPS-Steuerung
- Arbeitsplatte mit T-Nuten zum Fixieren unregelmäßig geformter Bauteile
- Seitliche hydraulische Zylinderverstellung
Technische Daten: | |
Kapazität | 200 t |
Einbauhöhe | 900 mm |
Arbeitsbereich, max. | 1300 x 450 mm |
Kolbenhub | 400 mm |
Vorlaufgeschwindigkeit | 6,4 mm/s |
Rücklaufgeschwindigkeit | 11,04 mm/s |
Motorleistung | 7,5 kW |
Breite | 2100 mm |
Tiefe | 1200 mm |
Höhe | 2850 mm |
Gewicht, ca. | 2600 kg |
- Seitlich verschiebbarer Zylinder über Zahnstange, Ritzel und Handrad
- Großzügiger Arbeitsbereich
- Höhenverstellbarer Tisch
- Verwindungssteife Ausführung mit verschweißtem Stahl
- Manometer
- Druck-Feineinstellung
- Zusätzliche Handpumpe
- Eine der schwersten Ausführungen am Markt
- Erhältlich mit Tonnagen bis 500 Tonnen
- Höchste Leistungsfähigkeit und Stabilität
- Unterschiedliche Ständerweiten auf Anfrage lieferbar
- Horizontal frei positionierbarer Hydraulikzylinder, Handrad, Zahnstange und Ritzel (ab 160 to)
- Druckfeineinstellung
- SPS-Steuerung
- Arbeitsplatte mit T-Nuten zum Fixieren unregelmäßig geformter Bauteile
- Seitliche hydraulische Zylinderverstellung
Technische Daten: | |

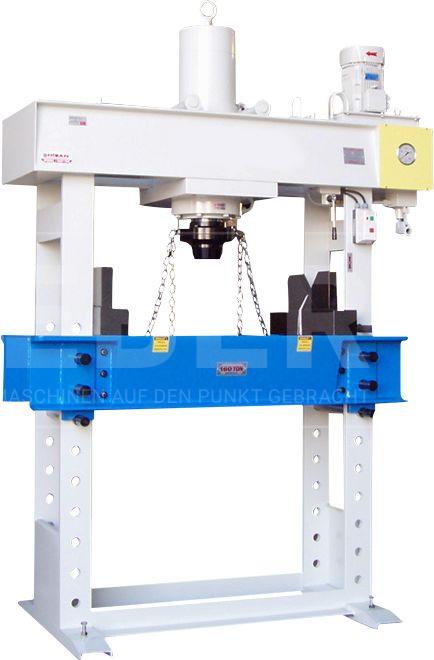

Kapazität | 160 t |
Einbauhöhe | 1100 mm |
Arbeitsbereich, max. | 1100 x 350 mm |
Kolbenhub | 400 mm |
Vorlaufgeschwindigkeit | 6,2 mm/s |
Rücklaufgeschwindigkeit | 6,8 mm/s |
Motorleistung | 5,5 kW |
Breite | 1640 mm |
Tiefe | 1000 mm |
Höhe | 2550 mm |
Gewicht, ca. | 1300 kg |
- Seitlich verschiebbarer Zylinder über Zahnstange, Ritzel und Handrad
- Großzügiger Arbeitsbereich
- Höhenverstellbarer Tisch
- Verwindungssteife Ausführung mit verschweißtem Stahl
- Manometer
- Druck-Feineinstellung
- Zusätzliche Handpumpe
Technische Daten: | |
Kapazität | 100 t |
Einbauhöhe | 1010 mm |
Arbeitsbereich, max. | 1010 x 300 mm |
Kolbenhub | 400 mm |
Vorlaufgeschwindigkeit | 7,12 mm/s |
Rücklaufgeschwindigkeit | 13,42 mm/s |
Motorleistung | 4 kW |
Breite | 1600 mm |
Tiefe | 850 mm |
Höhe | 2450 mm |
Gewicht, ca. | 1000 kg |
- Seitlich verschiebbarer Zylinder
- Großzügiger Arbeitsbereich
- Höhenverstellbarer Tisch
- Verwindungssteife Ausführung mit geschweißtem Stahl
- Manometer
- Druck-Feineinstellung
- Zusätzliche Handpumpe
Technische Daten: | |

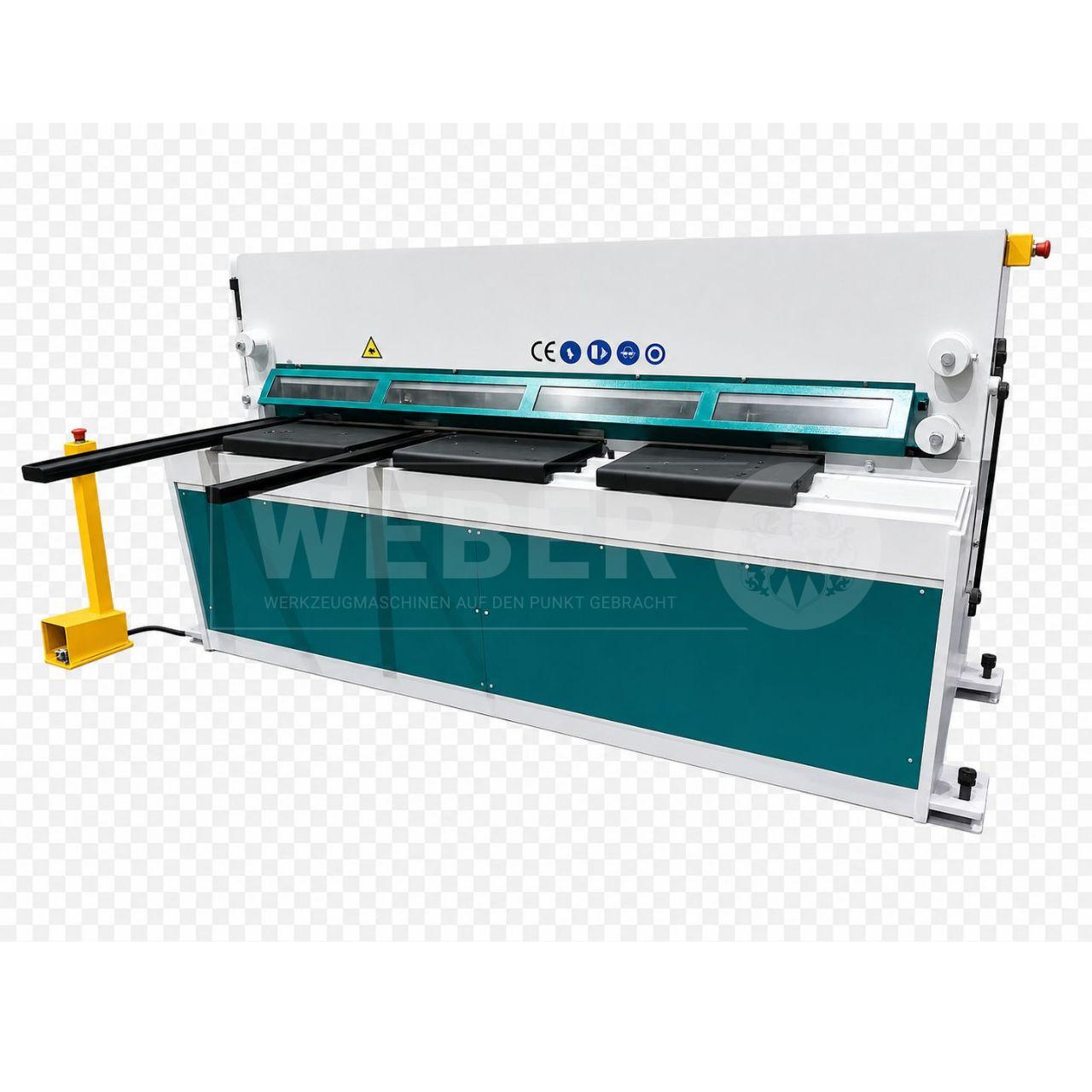

Schnittlänge | 1320 mm |
Blechstärke | 3,5 mm |
Hübe / min | 35 - 47 |
Anzahl Niederhalter | 9 |
Druck Niederhalter | 2,5 t |
Auflagearme vorne | 1000 mm |
Hinteranschlag | 600 mm |
Schnittwinkel | 1/2 - 2° |
Motorleistung | 5,5 kW |
- Hochwertige, hochlegierte Scherenmesser mit hohem Chrom-Anteil
- Obermesser 2-schneidig, Untermesser 4-schneidig
- Hydraulische Schnittwinkelverstellung
- Manuelle Schnittspaltverstellung (ab 4,5 mm)
- Großzügige Auflagearme mit einstellbarem Anschlag
- Seitenanschlag mit Doppelskala
- Zufuhr-Arbeitstisch mit Kugelrollen
- Durchgehender Eingriffschutz vorne
- Hydraulische, unabhängige Niederhalter
- Manueller Hinteranschlag 600 mm
- Überlastungsgeschütztes Hydrauliksystem
- Sicherheits-Fußschalter
- CE - Konformität
- Hydraulische Blechhochhalteeinrichtung
- Erhöhte Motorleistung für mehr Hübe / min
- Hinteranschlag mit Hubfunktion
- Verlängerter Auflagearm (1500 / 2000 / 3000 mm)
- Verlängerter Seitenanschlag vorne (1500 / 2000 / 3000 mm)
- Winkelanschlag mit Skala
- NC-Hinteranschlag 800 mm mit M15S - Steuerung
Flach, hochkant / Ø | 60 x 10 mm / 500 mm |
Voll, quadratisch / Ø | 35 x 35 mm / 900 mm |
Rohr, rund / Ø | 70 x 2 mm / 1000 mm |
Wellendurchmesser | 50 mm |
Walzendurchmesser | 138 mm |
Biegegeschwindigkeit | 4,5 / 9 m/min |
Spannung | 400 V |
Motorleistung | 0,6 / 0,9 kW |
Abmessungen BxTxH, ca. | 780 x 1040 x 1470 mm |
Gewicht ca. | 360 kg |
- Maschine in stabiler Stahlschweißkonstruktion
- Walzenantrieb über Getriebe
- Gehärtete Walzen (Standard-Walzen-Satz im Lieferumfang enthalten)
- Aufnahme-Schäfte gehärtet und geschliffen
- Alle Schalt- und Bedienelemente auf dem mobilen Steuerpult mit Fußpedal für Recht-/Linkslauf
- Manuel einstellbare Richtrollen
- Horizontal und vertikal einsetzbar
- Hydraulische Oberwalzenzustellung
- Zweistufiger Motor
- Digitalanzeige
- Bremsmotor zum Herstellen von Präzisionsbügen
- Rollensätze
Flach, hochkant / Ø | 50 x 10 mm / 800 mm |
Voll, quadratisch / Ø | 30 x 30 mm / 700 mm |
Rohr, rund / Ø | 60 x 2 / 1200 mm |
Wellendurchmesser | 50 mm |
Walzendurchmesser | 138 mm |
Biegegeschwindigkeit | 4,5 m/min |
Spannung | 400 V / 50 Hz |
Motorleistung | 0,6 / 0,9 kW |
Abmessungen BxTxH, ca. | 780 x 1040 x 1470 mm |
Gewicht ca. | 360 kg |
- Maschine in stabiler Stahlschweißkonstruktion
- Walzenantrieb über Getriebe
- Gehärtete Walzen (Standard-Walzen-Satz im Lieferumfang enthalten)
- Aufnahme-Schäfte gehärtet und geschliffen
- Alle Schalt- und Bedienelemente auf dem mobilen Steuerpult
- Manuel einstellbare Richtrollen
- Horizontal und vertikal einsetzbar
- Optional mit hydraulischer Oberwalzenzustellung
- CE
AKB 2035 x 2,5 | |
Arbeitsbreite | 2035 mm |
Biegekapazität (St42) | 2,5 mm |
Biegewinkelverstellung von/bis | 0 - 135° |
Verstellbarkeit der Biegewange | 15 mm |
Antriebsleistung Hydraulik Motor | 2,2 kW |
Gewicht, ca. | 2100 kg |
Abmessungen LxBxH, ca. | 3000 x 1100 x 1750 mm |
Der verwindungsfreie, schwere Maschinenkörper ist für sehr hohe Belastungen ausgelegt.
- MIKRA-Bending Control Positioniersteuerung Typ "M15S" (alternative Steuerungsvarianten optional erhätlich)
- Massive und verwindungsfreie Stahlschweißkonstruktion
- Biegewangenverstellung von 0 bis 135°
- Ober- und Biegewange hydraulisch angetrieben
- Klemmdruck der Oberwange beidseitig zentral von vorne einstellbar
- Bombierung von Ober-, Unter- und Biegewange manuell einstellbar
- Segmentierte Oberwange / Oberwangenschräge 45°
- Manueller Hinteranschlag 600 mm
- Werkzeugsatz
- Oberwerkzeug segmentiert
- Unterwangenschiene
- Biegewangenschiene 25,0 mm - Manuelle Spalteinstellung
- 3-fach Fußschalter
- Regelventil zur Einstellung des Hydraulikdrucks von vorn
- Fußpedal mit drei Funktionen, Handgriff und Not-Aus-Schlagtaster
- Lichtschranke
- Ölfüllung
- Dokumenation
- CE
Biegelänge | 1070 mm |
Biegeleistung, St 37 | 3,5 mm |
Biegeleistung V2A | 2,0 mm |
Walzen-Ø | 95 mm |
Walzengeschwindigkeit | 9 Upm |
Motorleistung | 1,1 kW |
Gewicht, ca. | 380 kg |
Abmessungen LxBxH, ca. | 1350 x 760 x 1250 mm |
- Zwei-Walzen-Antrieb
- Induktionsgehärtete Walzen aus SAE 1050 Qualitätsstahl
- Solider Gusskörper
- Oberwalze ausschwenkbar
- Mobiles Steuerpult mit Fusspedal-Bedienung
- Konischbiegeeinrichtung
- Betriebsanleitung
- CE-Konformität
Blechstärke max.* | 4,0 mm |
Arbeitsgeschwindigkeit | 5 min-1 |
Wellenlänge | 300 mm** |
Wellendurchmesser | 65 mm |
Motorleistung | 2,2 kW + 1,5 kW |
Anschluss | 400 V |
Gewicht | 460 kg |
- Erweiterter Einsatzbereich durch 8 verschiedene, optional erhältliche Walzenpaare
- Obere Welle mit Schnellverstellung und stabiler Klemmung
- Axial verschiebbare Anschlagplatte für hohe Wiederholgenauigkeit
- Bedienung über Fußpedal, somit beide Hände frei zum Halten des Werkstückes
- Leistungsstarker Antriebsmotor
- Hohe Genauigkeit durch präzisionsgelagerte Wellen
- Zum wirtschaftlichen Herstellen verschiedenster Sickenarten
- Sickenwalzen
- Mobiles Fußpedal-Bedienpult
- Werkstückanschlag
- Walzenschlüssel
Blechstärke max.* | 2,5 mm |
Arbeitsgeschwindigkeit | 5 min-1 |
Wellenlänge | 250 mm** |
Wellendurchmesser | 65 mm |
Motorleistung | 1,5 kW |
Anschluss | 400 V |
Gewicht, ca. | 400 kg |
- Erweiterter Einsatzbereich durch 8 verschiedene, optional erhältliche Walzenpaare
- Obere Welle mit Schnellverstellung und stabiler Klemmung
- Axial verschiebbare Anschlagplatte für hohe Wiederholgenauigkeit
- Bedienung über Fußpedal, somit beide Hände frei zum Halten des Werkstückes
- Leistungsstarker Antriebsmotor zum Bearbeiten von Blechen bis zu 2,5 mm Stahlblech
- Hohe Genauigkeit durch präzisionsgelagerte Wellen
- Zum wirtschaftlichen Herstellen verschiedenster Sickenarten
- Sickenwalzen
- Mobiles Fußpedal-Bedienpult
- Werkstückanschlag
- Walzenschlüssel
Technische Daten: | |
Größe | 10 / 2 |
Nutzlänge | 1020 mm |
Blechdicke bei 400 N/mm2 | 2 mm |
Hub der Oberwange | 220 mm |
Verstellbarkeit der Unterwange | 60 mm |
Verstellbarkeit der Biegewange | 60 mm |
Geißfußsegment Höhe | 120 mm |
Gewicht, ca. | 460 kg |
- Spitzschiene SA 45° (WZS 1000), ca. 700 N/mm2 Zugfestigkeit
- 2 Biegeschienen bestehend aus:
- Biegewangen- und Unterwangenverstellung 60 mm
- Verstellbarer Winkelanschlag
Technische Daten: | |
Nutzlänge | 1020 mm |
Blechdicke bei 400 N/mm2 | 1,5 mm |
Walzendurchmesser | 65 mm |
Gewicht, ca. | 190 kg |
- Hinterwalzenanstellung manuell ueber Handrad nach digitaler Positionsanzeige
- Ballige Walzen mit Falznute und Drahteinlegerillen, ca. 700 N/mm² Zugfestigkeit
Druckkraft | 50 to |
Kolbenhub | 210 mm |
Tischbreite | 260 mm |
Durchgang (E) | 725 mm |
Durchgang (F) | 205 mm |
Abstand Zylinder - Tisch (F1) | 65 mm |
Abstand Zylinder - Tisch (F2) | 1050 mm |
Zylinder verschiebbar (M) | 245 mm |
Breite (A) | 1030 mm |
Tiefe (B) | 800 mm |
Höhe 1 (C) | 1830 mm |
Höhe 2 (D) | 1850 mm |
Gewicht ca. | 291 kg |
- Mit Seilwinde für eine einfache Höhenverstellung des Auflagetisches
- Selbstregulierende Hydraulik für eine kraftschonende Kolbenzustellung
- Leistungsstarke Werkstattpressen für Handwerks- und Reparaturbetriebe
- Optimales Preis-Leistungsverhältnis durch rationelle Bauart
- Durch das serienmäßige Fußpedal bleiben die Hände frei für das Werkstück
- Erhöhter Einsatzbereich durch das optional erhältliche Druckdornset (10-tlg).
- Druckzylinder mit integrierter Rückzugfeder für den Kolbenrückzug
- Geschweißter Stahlrahmen für hohe Beanspruchung und hohe Standfestigkeit
- Vielseitig einsetzbar durch nach links und rechts verschiebbarem Druckzylinder
Druckkraft | 30 to |
Kolbenhub | 150 mm |
Tischbreite | 185 mm |
Durchgang (E) | 535 mm |
Durchgang (F) | 140 mm |
Abstand Zylinder - Tisch (F1) | 40 mm |
Abstand Zylinder - Tisch (F2) | 1100 mm |
Zylinder verschiebbar (M) | 200 mm |
Breite (A) | 800 mm |
Tiefe (B) | 700 mm |
Höhe 1 (C) | 1770 mm |
Höhe 2 (D) | 1800 mm |
Gewicht ca. | 168 kg |
- Zwei einstellbare Geschwindigkeiten für die Kolbenzustellung mittels Hydraulikpumpe
- Leistungsstarke Werkstattpressen für Handwerks- und Reparaturbetriebe
- Optimales Preis-Leistungsverhältnis durch rationelle Bauart
- Durch das serienmäßige Fußpedal bleiben die Hände frei für das Werkstück
- Erhöhter Einsatzbereich durch das optional erhältliche Druckdornset (10-tlg).
- Druckzylinder mit integrierter Rückzugfeder für den Kolbenrückzug
- Geschweißter Stahlrahmen für hohe Beanspruchung und hohe Standfestigkeit
- Vielseitig einsetzbar durch nach links und rechts verschiebbarem Druckzylinder
Arbeitslänge | 1270 mm |
Max. Blechstärke (400 N / mm²) | 2,0 mm |
Max. Öffnungsweite | 45 mm |
Biegewinkel | 0 - 135° |
Breite | 1620 mm |
Tiefe* | 1115 mm |
Höhe | 1150 mm |
Gewicht ca. | 340 kg |
* mit Hinteranschlag |
- Universell einsetzbare Biegemaschine für Spenglereien und Reparaturbetriebe
- Robuste Bauweise im modernen Design
- Leichte Verstellung der Oberwange mittels Fußpedal, Hände sind frei für das Werkstück
- Manuelle Biegemaschine für Standardbiegeaufgaben
- Segmentierte Oberwange für eine große Anzahl von Biegemöglichkeiten
- Optimales Preis-Leistungsverhältnis
- Schneller und einfacher Biegevorgang mittels Bügelgriff
- Leichtes Einstellen der Unterwange auf die jeweilige Blechstärke
- Hohe Oberwange zum Herstellen von hoch aufgekanteten Profilen
- Segmentierte Oberwange
- Hinteranschlag
- Biegesegmente 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 150 | 200 | 250 | 270 mm
Arbeitslänge | 1020 mm |
Max. Blechstärke (400 N / mm²) | 2,5 mm |
Max. Öffnungsweite | 48 mm |
Biegewinkel | 0 - 135° |
Breite | 1350 mm |
Tiefe* | 1115 mm |
Höhe | 1140 mm |
Gewicht ca. | 290 kg |
* mit Hinteranschlag |
- Universell einsetzbare Biegemaschine für Spenglereien und Reparaturbetriebe
- Robuste Bauweise im modernen Design
- Leichte Verstellung der Oberwange mittels Fußpedal, Hände sind frei für das Werkstück
- Manuelle Biegemaschine für Standardbiegeaufgaben
- Segmentierte Oberwange für eine große Anzahl von Biegemöglichkeiten
- Optimales Preis-Leistungsverhältnis
- Schneller und einfacher Biegevorgang mittels Bügelgriff
- Leichtes Einstellen der Unterwange auf die jeweilige Blechstärke
- Hohe Oberwange zum Herstellen von hoch aufgekanteten Profilen
- Segmentierte Oberwange
- Hinteranschlag
- Biegesegmente 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 150 | 200 | 270 mm
Druckkraft | 100 t |
Kolbenhub | 300 mm |
Tischbreite | 340 mm |
Durchgang (E) | 785 mm |
Durchgang (F) | 270 mm |
Abstand Zylinder - Tisch (F1) | 110 mm |
Abstand Zylinder - Tisch (F2) | 810 mm |
Zylinder verschiebbar (M) | 245 mm |
Breite (A) | 1200 mm |
Tiefe (B) | 1000 mm |
Höhe 1 (C) | 1835 mm |
Höhe 2 (D) | 1880 mm |
Gewicht ca. | 664 kg |
- Ideal geeignet zum Ausrichten von Achsen, Wellen usw., aber auch zum Ein- und Auspressen von Bolzen, Lagern, Buchsen uvm.
- Kolbenzustellung wahlweise manuell oder pneumatisch mittels Fußpedal
- Durch das serienmäßige Fußpedal bleiben die Hände frei für das Werkstück
- Geschweißter Stahlrahmen für hohe Beanspruchung und hohe Standfestigkeit
- Druckzylinder mit integrierter Rückzugfeder für den Kolbenrückzug
- Vielseitig einsetzbar durch nach links und rechts verschiebbarem Druckzylinder
- Leistungsstarke Werkstattpressen für Handwerks- und Reparaturbetriebe
- Serienmäßig mit Seilwinde für eine einfache Höhenverstellung des Auflagetisches
