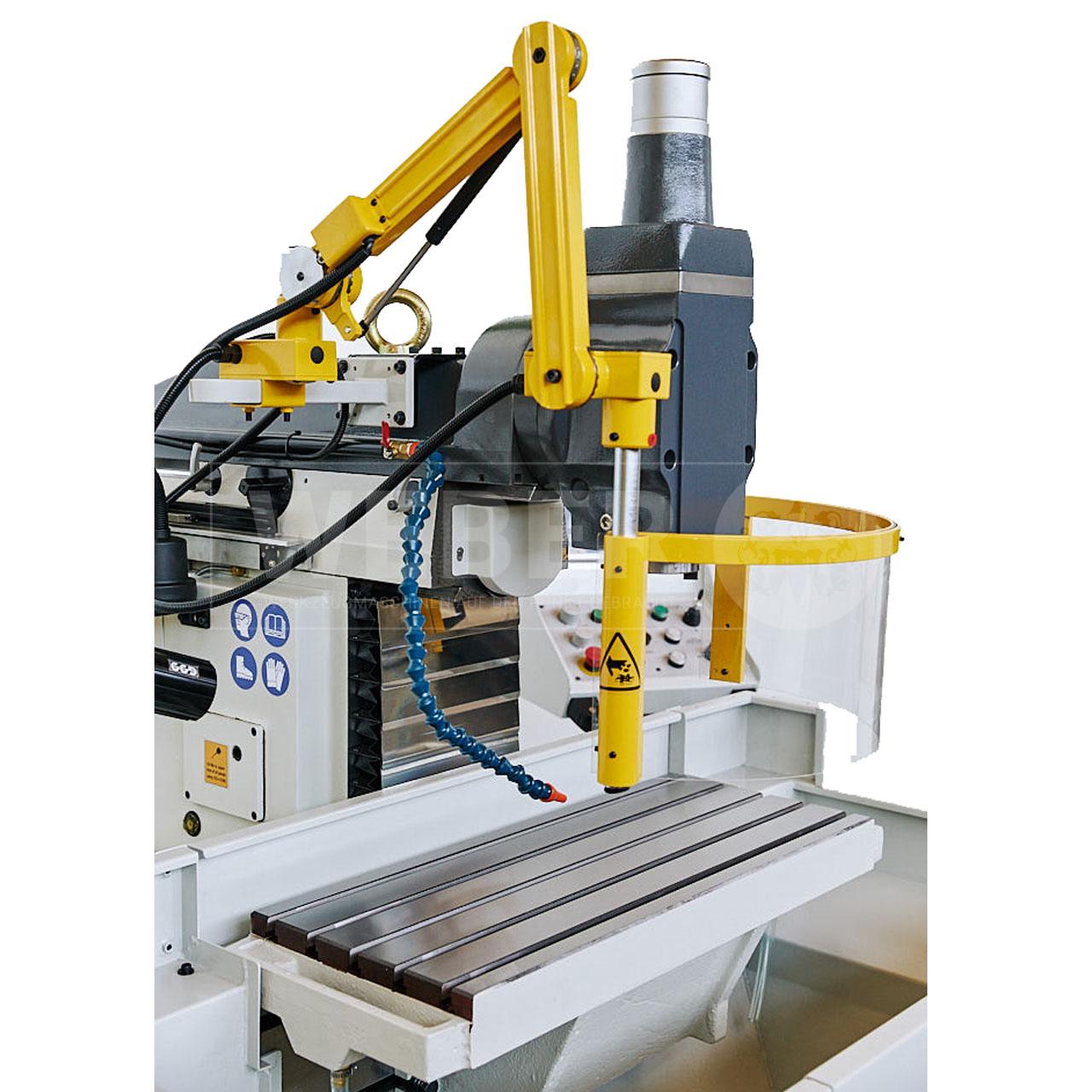

Produktinformationen "MIOTAL® WFM 400M Werkzeugfräsmaschine "
Universelle Werkzeugfräsmaschine nach DIN 8615. Der verwindungssteife Maschinenständer aus MEEHANITE® Qualitätsguss und die hochpräzisen, gehärteten und geschliffenen Führungen in allen Achsen garantieren hohe Präzision und Langlebigkeit. Mit der 3-Achs-Digitalanzeige sind alle Werte direkt abrufbar und über die Platzierung auf dem bedienerfreundlichen Schwenkpult ist sie ergonomisch erreichbar.
| Aufspannfläche des festen Winkeltischs | 800 x 400 mm |
| T-Nuten: Anzahl / Breite x Abstand | 5/14 x 63 mm |
| Max. Werkstückgewicht | 285 kg |
| Werkzeugaufnahme horizontal und vertikal | ISO 40 |
| Leistung Hauptspindelmotor / 100% ED | 2,2 kW |
| Leistung Vorschubmotoren X/Y/Z-Achse | je 1,0 kW |
| Kühlmittelpumpe | 0,13 kW |
| Gesamtanschlusswert | 5,3 kVA |
| Drehzahlbereich | 50 - 2000 U/min |
| Drehzahlstufen | 12 |
| Hub manuelle Bohrpinole | 100 mm |

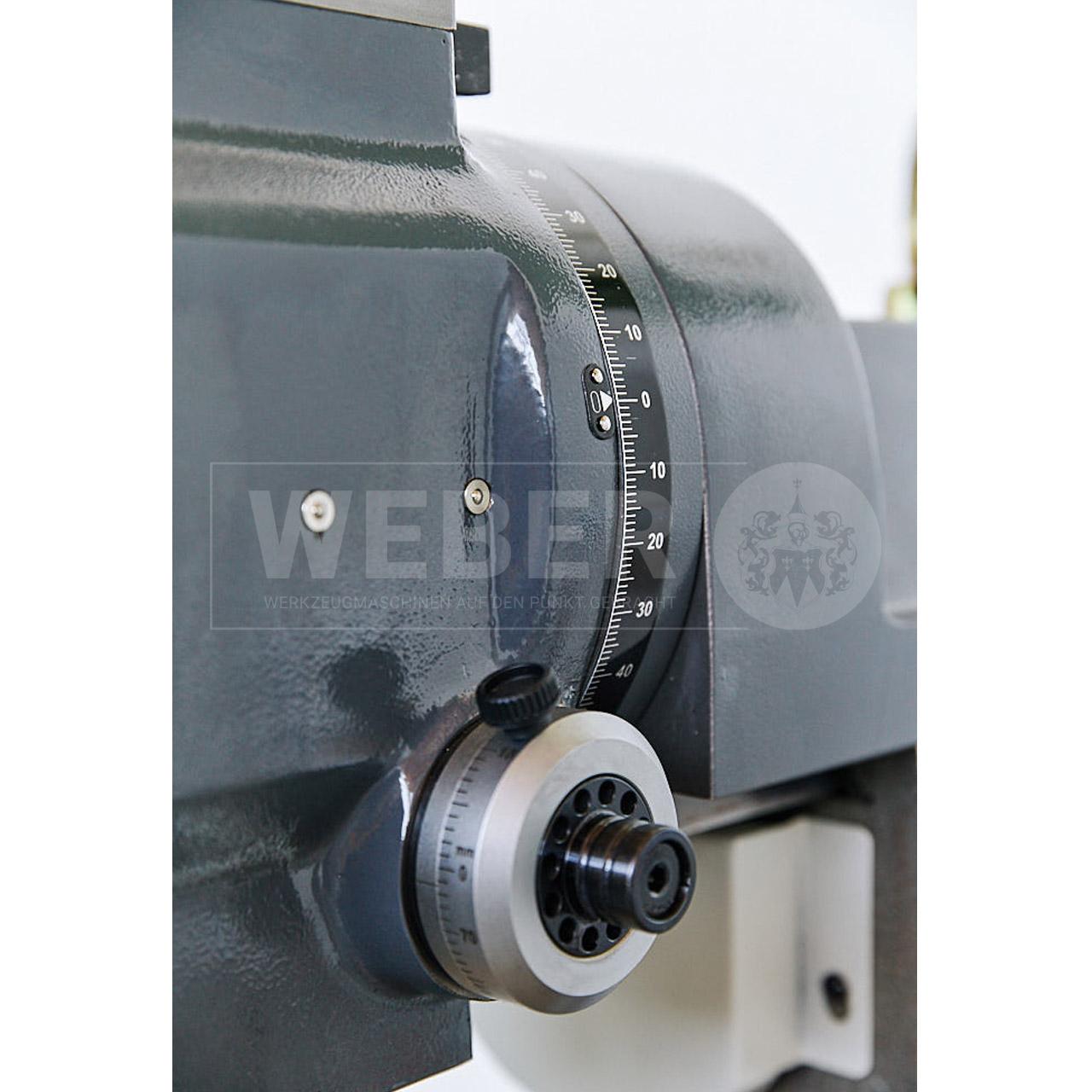

| Schwenkbereich | +/- 90° |
| Verfahrweg X (automatisch/manuell) | 385/400 mm |
| Verfahrweg Y (automatisch/manuell) | 185/200 mm |
| Verfahrweg Z (automatisch/manuell) | 365/380 mm |
| Vorschubbereich, stufenlos X/Y/Z | 8-650 mm/min |
| Eilgang | 1000 mm/min |
| Abmessungen LxBxH, ca. | 1300 x 1400 x 1800 mm |
| Gewicht, ca. | 1380 kg |
Ausstattung:

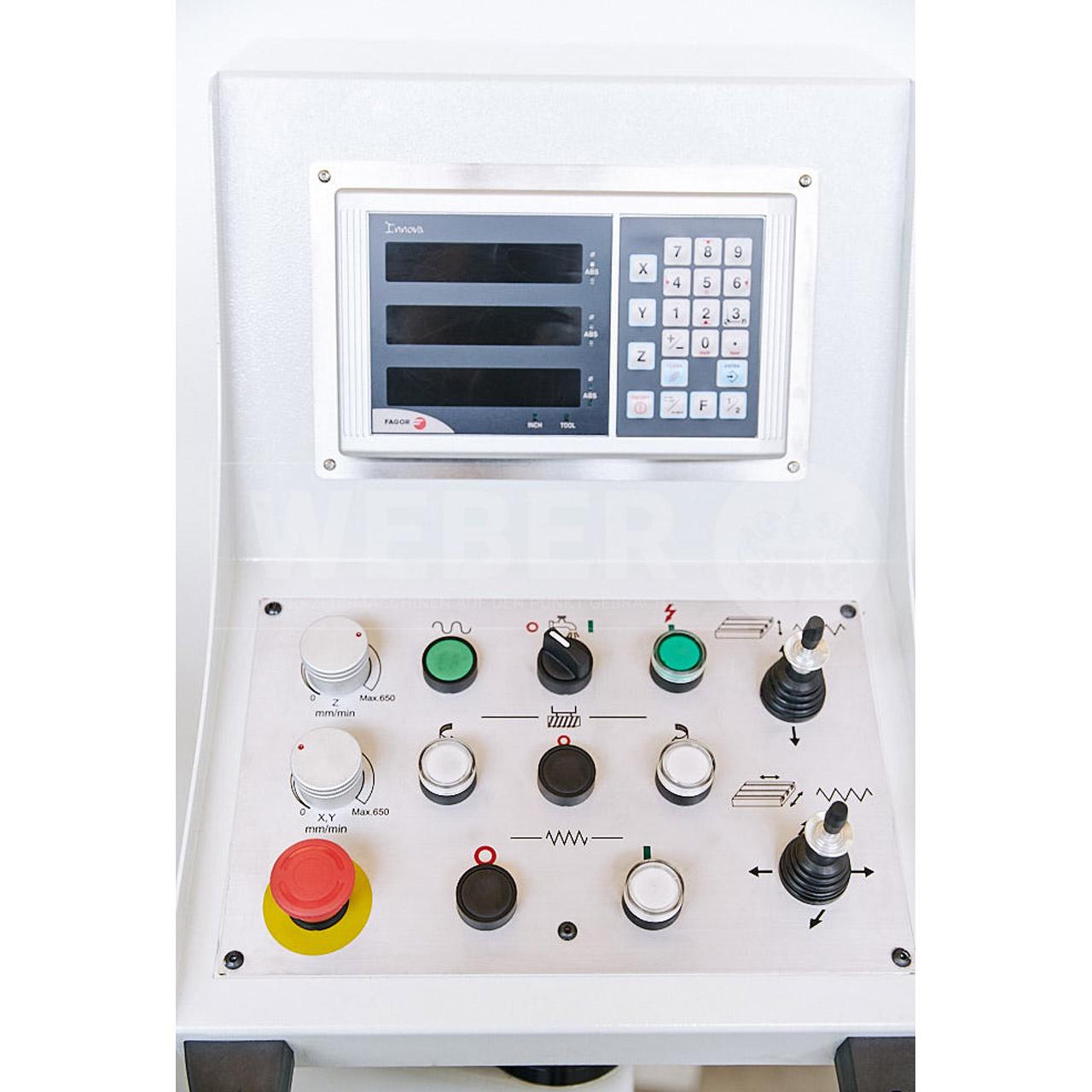

- 3-Achsen-Digitalanzeige, mit diversen Komfortfunktionen, auf bedienerfreundlichem Schwenkpult
- Gleichstrom Servo-Motoren für alle Achsen X/Y/Z z. B. von DELTA®
- Fester Kastentisch
- Späneauffangwanne

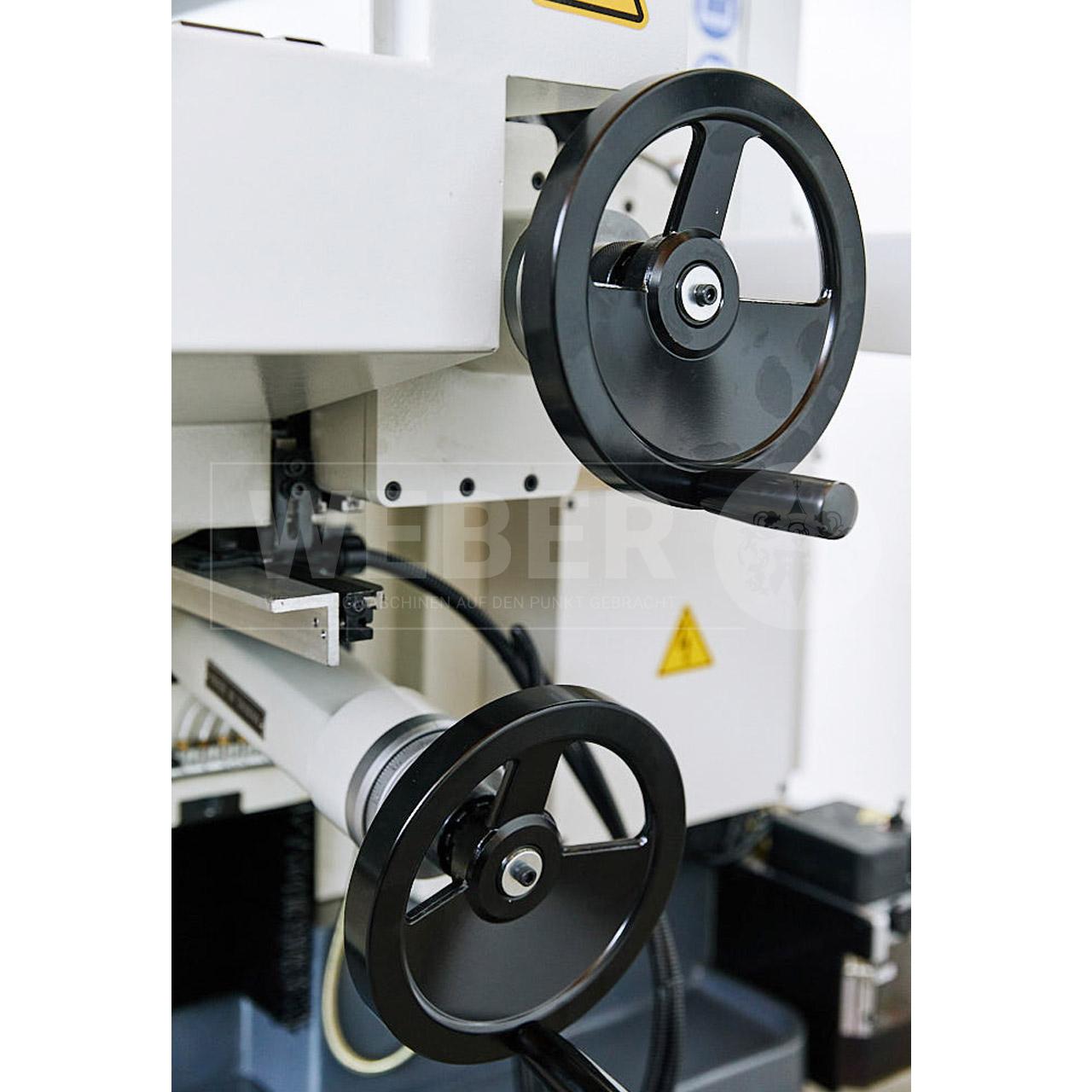

- Federbelastete Sicherheitshandräder in allen Achsen z. B. von GANTHER®
- Spielfreie HIWIN® Präzisions-Kugelumlaufspindeln in allen Achsen

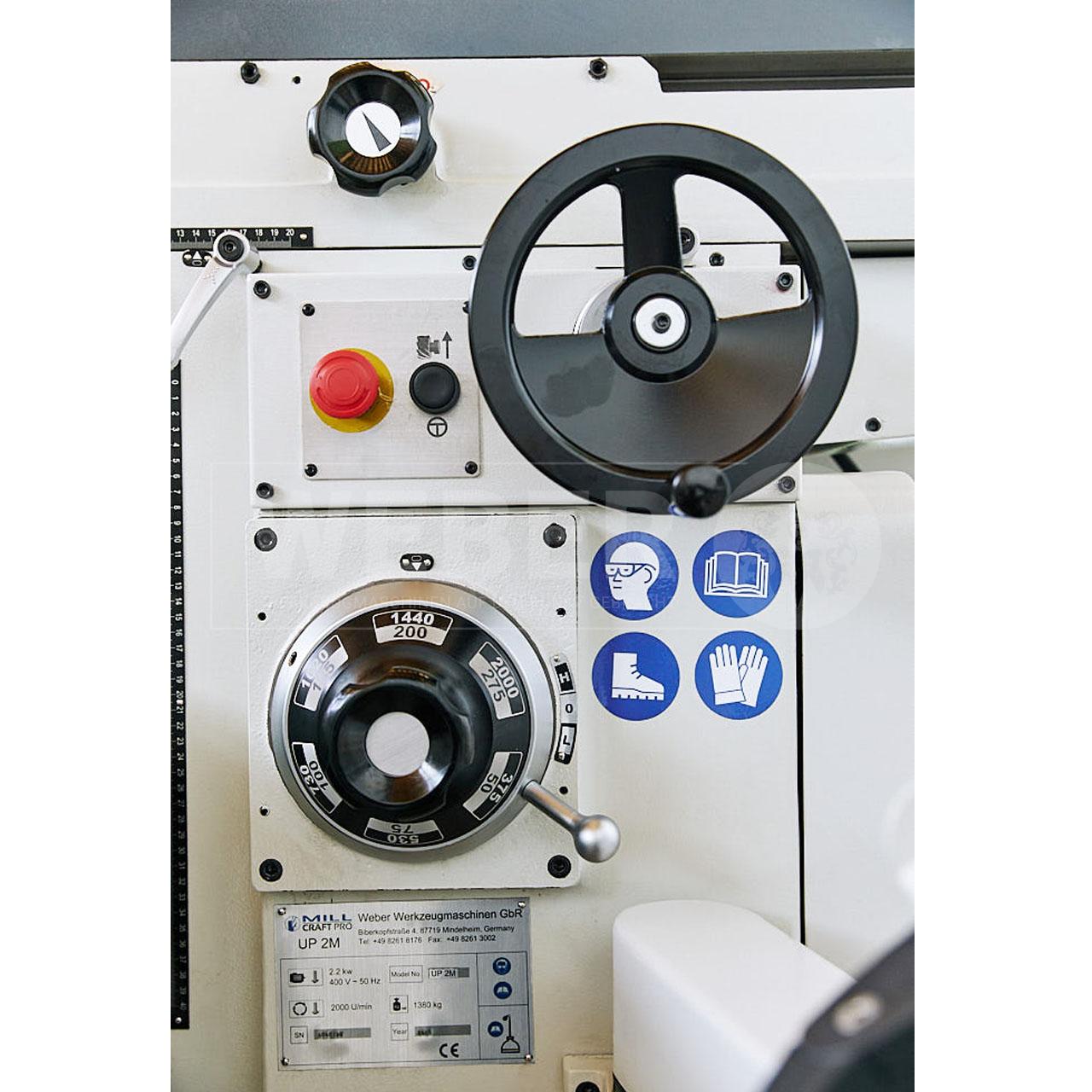

- Schaltgetriebe für Hauptspindel
- Sicherheitseinrichtung gemäß CE oder besser:
Spindelschutz mit mehreren Mikro-Endschaltern, mehrfach verstellbar, Zwei Not-Aus-Schlagtaster (1 x Arbeitsraum, 1 x Bedienpult), Mechanische Sicherheitshandräder in allen Achsen, Elektromagnetische Spindelbremse (für sofortigen Spindelhalt), Elektrische Überlastsicherung für alle Achsen, Option: Teil-Kabine mit endschaltergesicherten Schiebetüren - Elektrische Ausrüstung SIEMENS®, BALLUFF®
- Bremssystem verhindert Absacken des Tisches
- Drei Reduzierhülsen SK 40 auf MK 1, 2, 3
- Spannzangenfutter mit Aufnahme nach DIN 2080 inkl. Spannzangensatz (Ø 6, 8, 10, 12, 16, 20, 25 mm)
- Anzugsgewindespindel
- Horizontalfräsdorn (Ø27 mm)

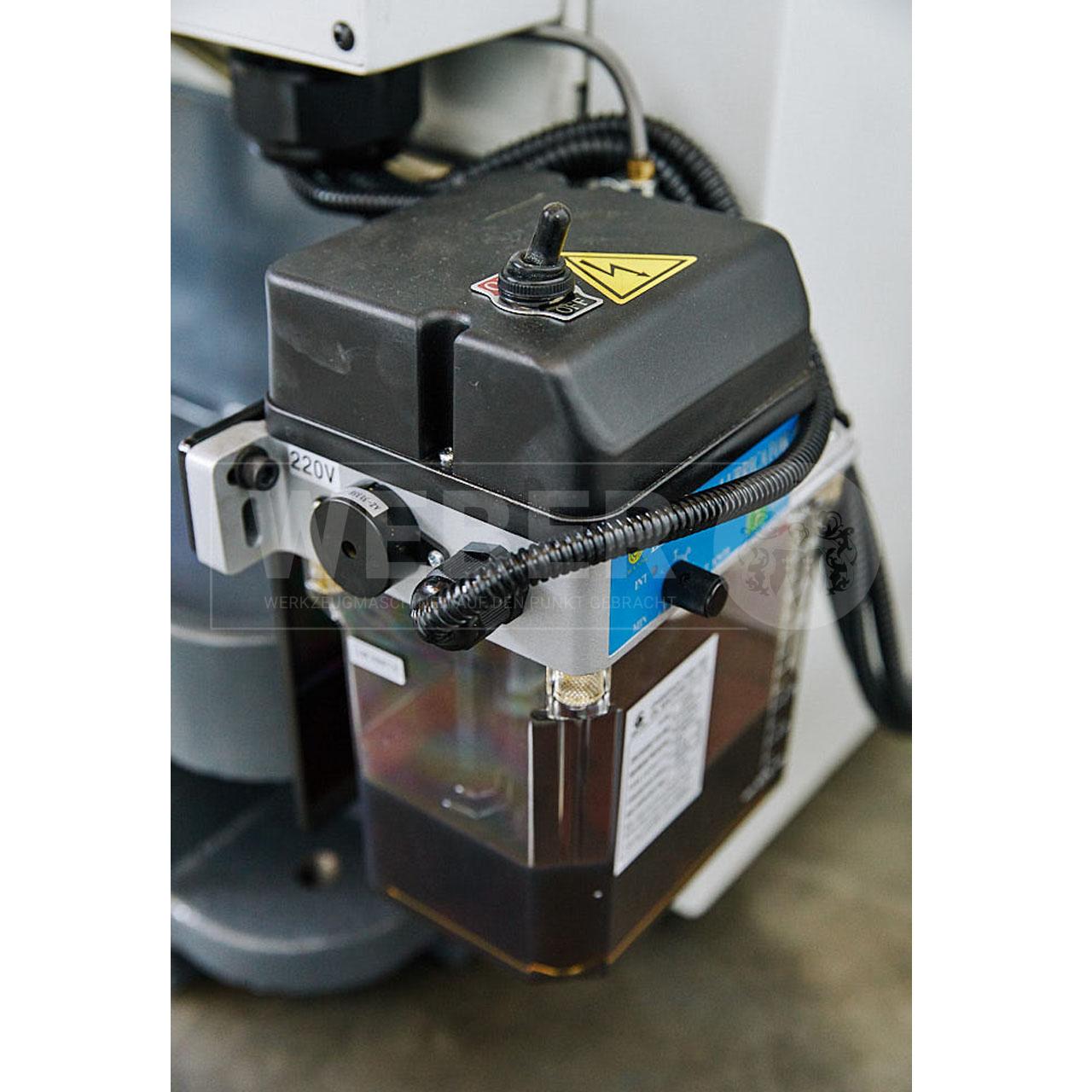

- Automatische Zentralschmierung
- Lamellen-Edelstahlabdeckung für Führungsbahn der Z-Achse im Arbeitsraum
- Kühlmitteleinrichtung
- Großzügige Späneauffangwanne
- Prüfprotokoll nach DIN 8615
- Bedienwerkzeug
- Bedienungsanleitung, Ersatzteilliste, inkl. Elektro-Schaltpläne etc. in Deutsch
- CE
Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.
