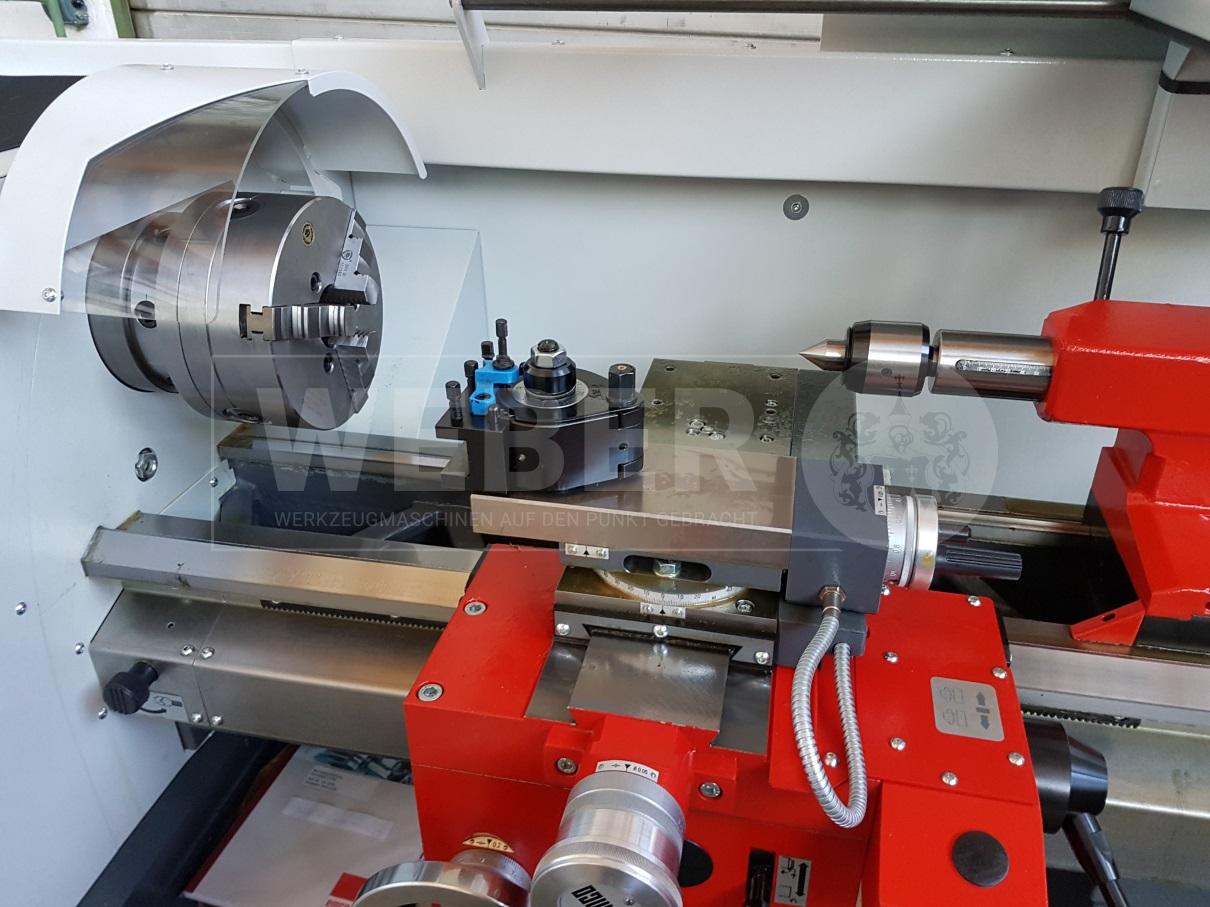

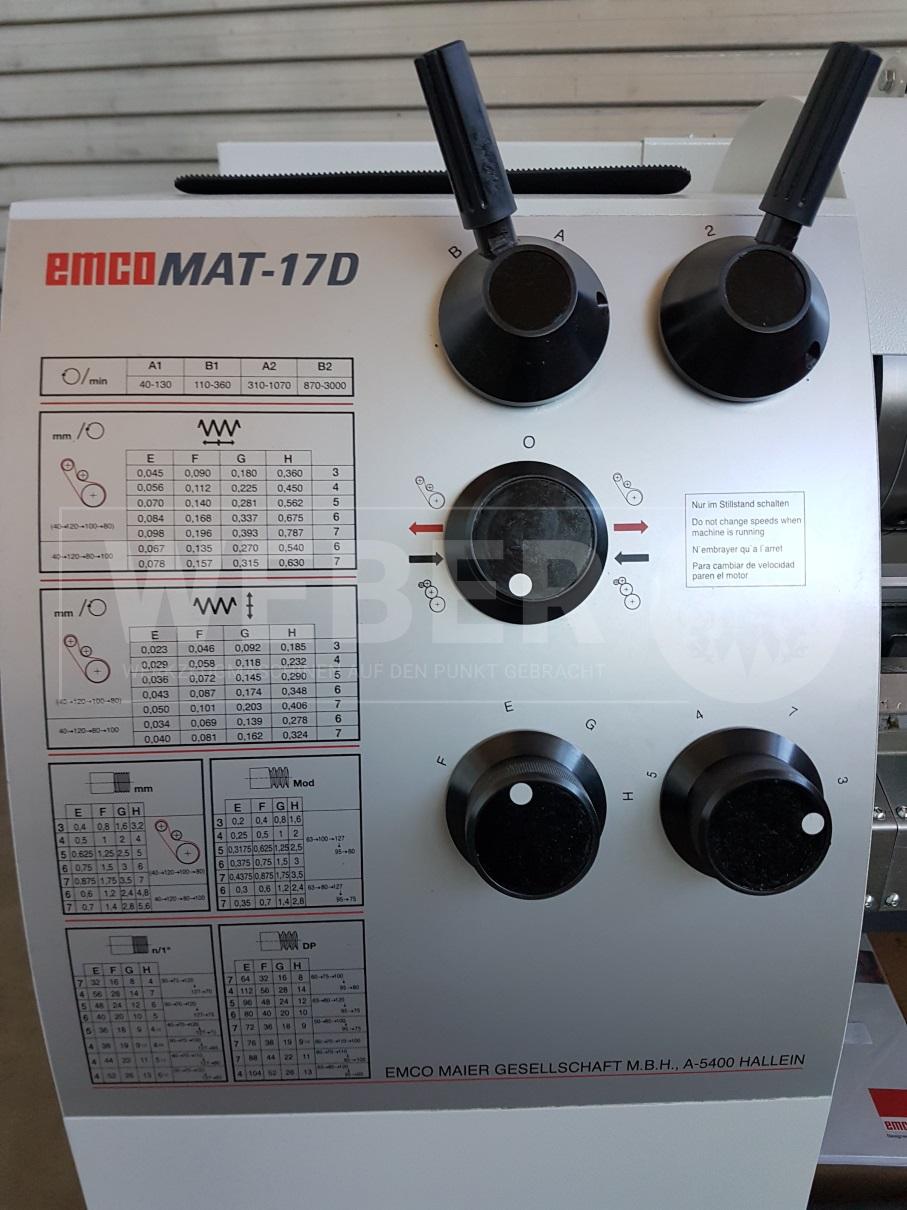

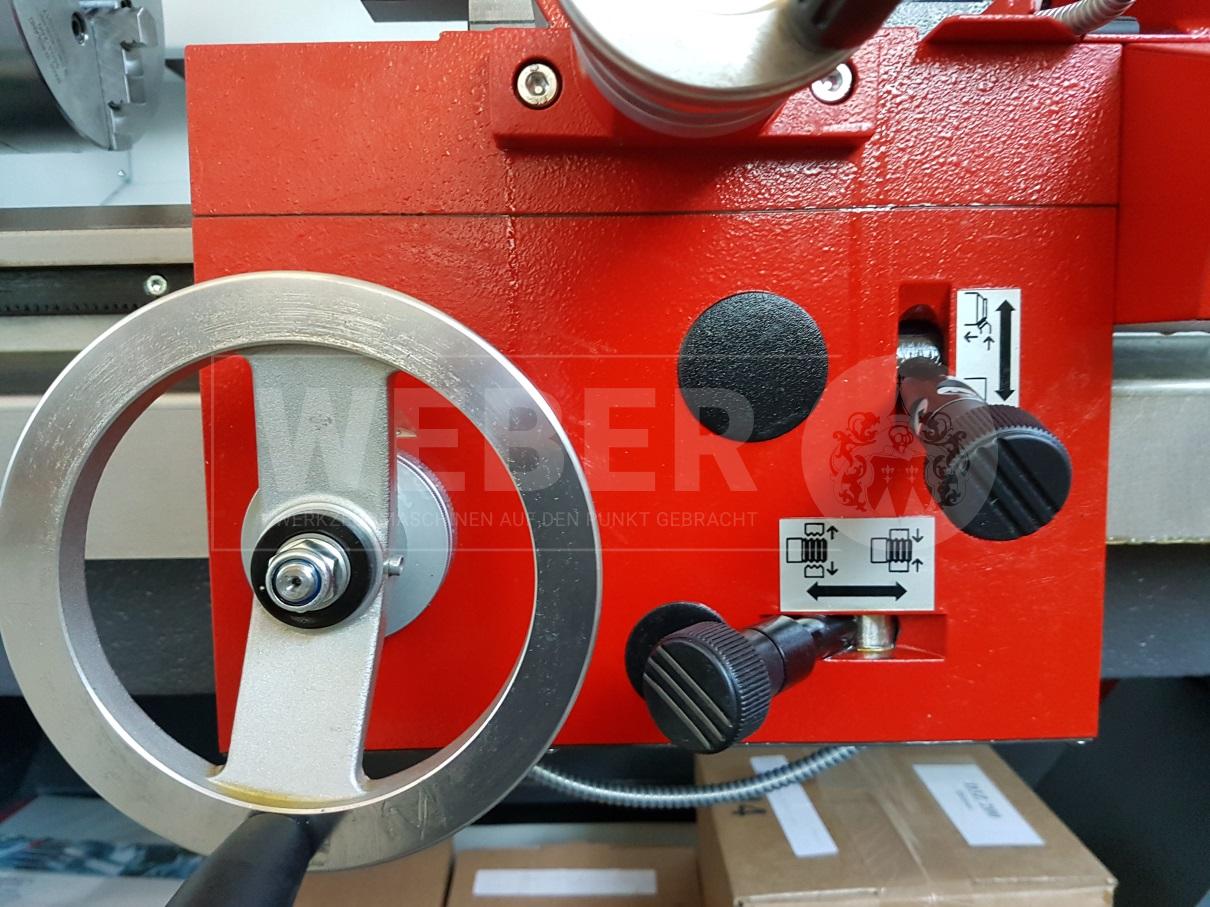

| Spitzenweite | 700 mm |
| Spitzenhöhe | 170 mm |
| Umlaufdurchmesser über Bett | ø 340 mm |
| Umlaufdurchmesser über Planschlitten | ø 190 mm |
| Bettbreite | 260 mm |
| Verschiebeweg Längsschlitten | 600 mm |
| Verschiebeweg Querschlitten | 220 mm |
| Verschiebeweg Oberschlitten | 110 mm |
| Planschlittenlänge | 410 mm |
| Planschlittenbreite | 150 mm |
| Führungslänge Bettschlitten | 380 mm |
| Drehmeisselquerschnitt | 20 x 20 mm |
| Abstand Drehmitte - Oberschlitten | 34 mm |
| Schwenkbereich Oberschlitten (Support) | 60 / 120° |
| Hauptspindel: | |
| Spindelanschluss DIN 55029 (Camlock) | S 5 |
| Spindelbohrung | ø 50 mm |
| Innenkegel nach DIN 7178 | 1 : 22 |
| Spindeldurchmesser im vorderen Lager | ø 70 mm |
| Max. Futterdurchmesser | ø 200 mm |
| Max. Planscheibendurchmesser | ø 200 mm |
| Spindeldrehzahlen | 40 - 3000 1/min |
| Drehzahlregelung | stufenlos |
| Mechanische Drehzahlstufen | 4 |
| Hauptantrieb: | |
| Leistung bei 40% ED | 5,3 kW |
| Max. Nenndrehmoment a. d.Hauptspindel | 640 Nm |
| Vorschub: | |
| 20 (28) Laengsvorschuebe Z | 0,045-0,787 mm/U |
| 20 (28) Planvorschuebe X | 0,023-0,406 mm/U |
| Gewinde: | |
| 20 (28) metrische Gewinde (Grundausstattung) | 0,4 - 7,0 mm |
| 32 Zollgewinde (mit Option Raedersatz D3Z200) | 56 - 4 Gg/Zoll |
| 28 Modulgewinde (mit Option Raedersatz D3Z200) | 0,2 - 3,5 |
| 32 diam. Pitch Gewinde (mit Option Raedersatz D3Z200) | 112 - 8 |
| Reitstock: | |
| Pinolendurchmesser | ø 50 mm |
| Innenkegel der Pinole | MK 3 |
| Pinolenhub | 120 mm |
| Seitliche Verstellung | ± 13 mm |
| Zulaessige Werkstueckgewichte | |
| Fliegend gespannt | 50 kg |
| mit Reitstock abgestuetzt | 150 kg |

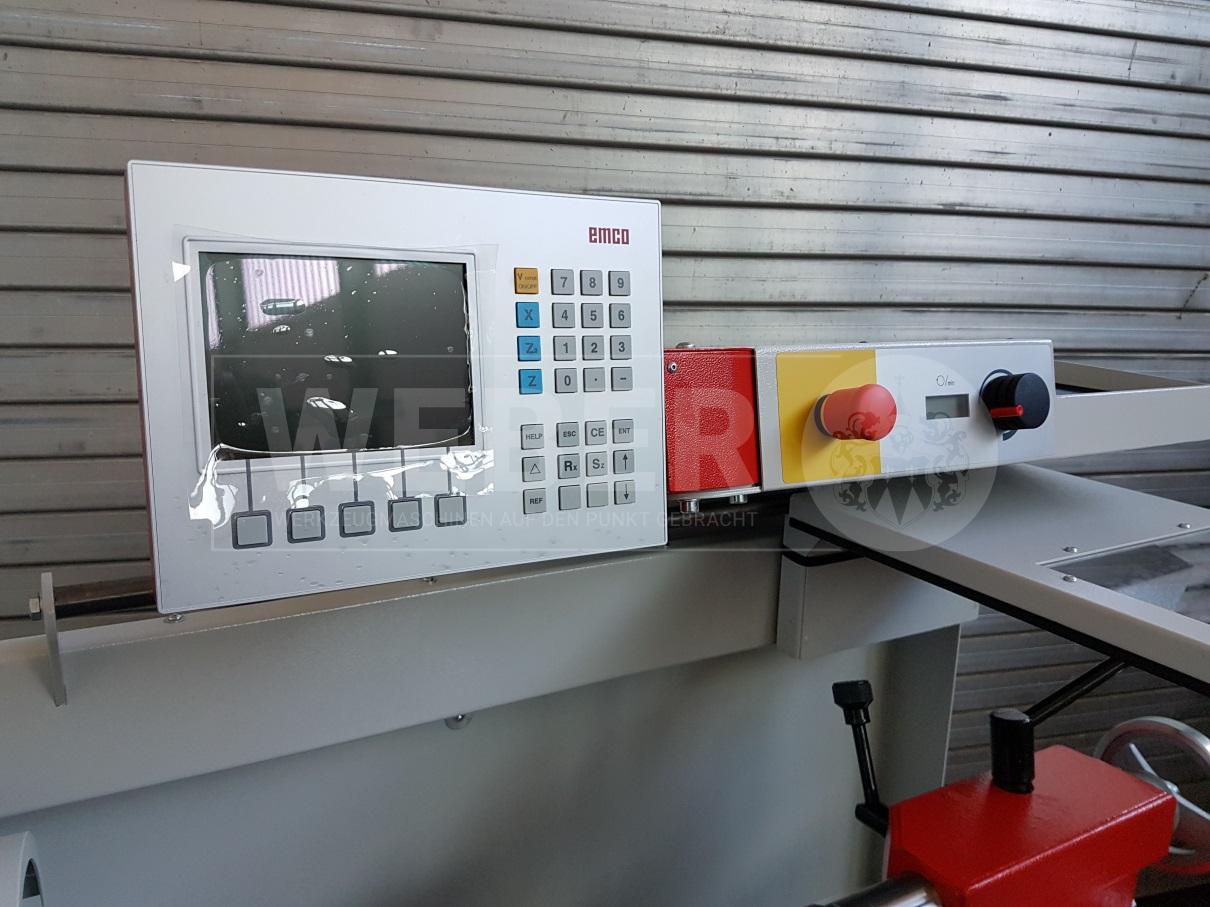

- inkl. Maschinenstaender und integrierter 3-Achsen-Digitalanzeige, deutsch, mit Farbdisplay
- 1 Laengsanschlag
- 1 Koernerspitze, Kegel 1:22, DIN 7178
- 1 Koernerspitze MK3
- 1 Knebel
- 1 Schluesselteil
- 1 Fettpresse
- 3 Sechskantschrauben M16x60 - DIN 933
- 3 Sechskantmuttern M16-8 DIN 934
- 1 Einfachstahlhalter
- 1 Schluessel A13x17 DIN 837
- 1 Einmaulschluessel SW 19
- 1 Einmaulschluessel SW 22
- 1 Sechskantschraubendreher SW 5
- 1 Sechskantschraubendreher SW 6
- 1 Sechskantschraubendreher SW 8
- 3 Scherstifte
- 1 E-Kastenschluessel
- 1 Betriebsanleitung inkl. Ersatzteilliste
- 1 Elektrische Dokumentation
- 1 Pruefprotokoll
- Verpackung (fuer LKW Transport mit Palette und Kunststoffhaube)
- Maschine nach CE
