Kühlmittelpumpe SAP ES-ES3
Produktinformationen "Kühlmittelpumpe SAP ES-ES3"
Technische Daten
| Leistungsaufnahme | 59 Watt |
| Betriebsspannungen | 230 Volt (Einphasenbetrieb), 110 VAC, 48 VAC, 24 VAC |
| Frequenz | 50 Hz |
| Maximale Förderhöhe | 3,50 Meter (beachten Sie das obige Diagramm!) |
| Maximale Förderkapazität | 24 l/Min (beachten Sie das obige Diagramm!) |
| Gehäuse | PPU |
| Impeller | PPU |
| Welle | Edelstahl (V-2A) |
| Wellenlager | schwingungsdämpfende halbstarre Schalen (NSK) |
| Gewicht | 1,4 Kg |
| Pumpenauslass | 11,5 mm |
| Elektrische Schutzklasse | IP x8 |

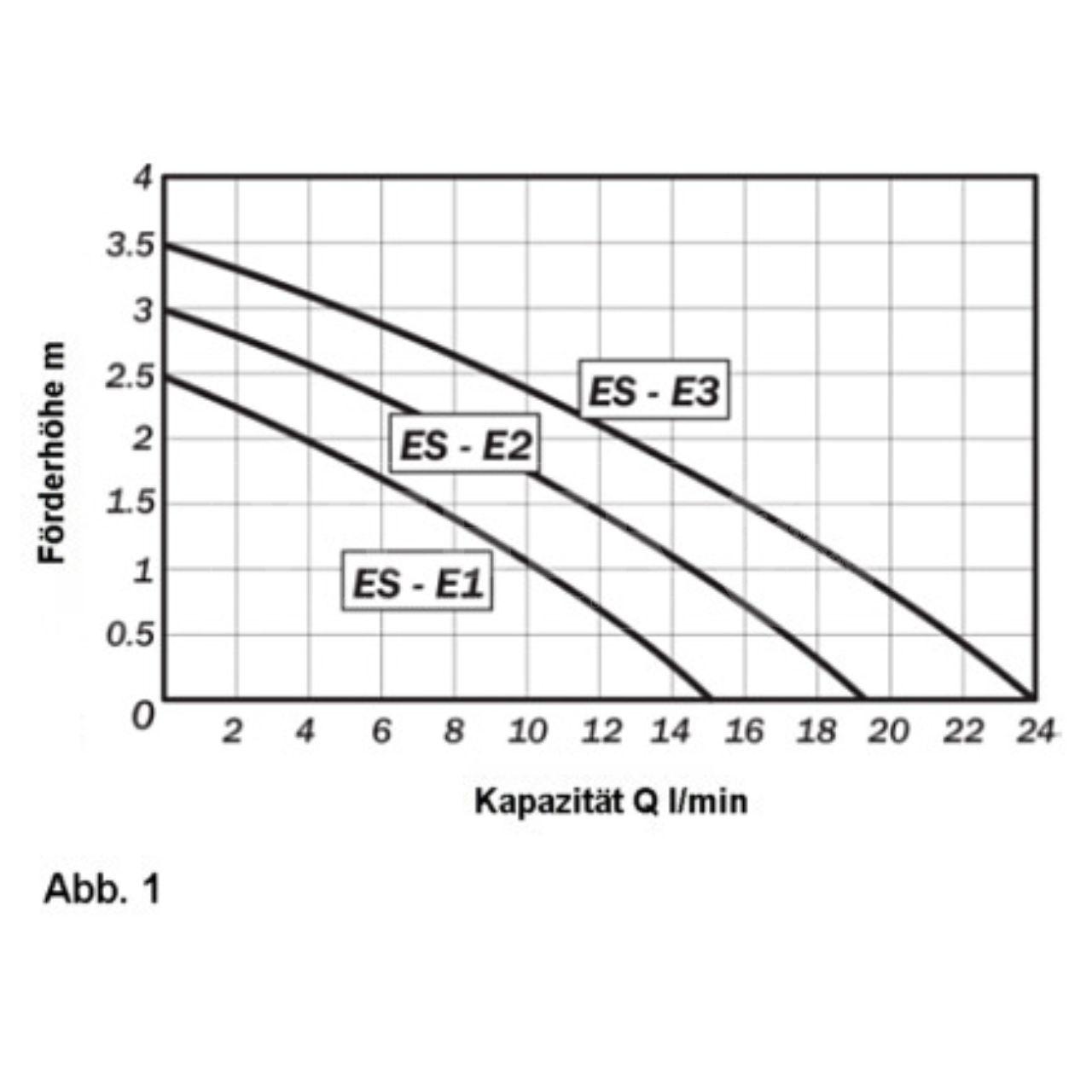

Abbildung 1 ist die maximale Fördermenge in Abhängigkeit der Förderhöhe für die Pumpe vom Typ ES-ES3 zu entnehmen.

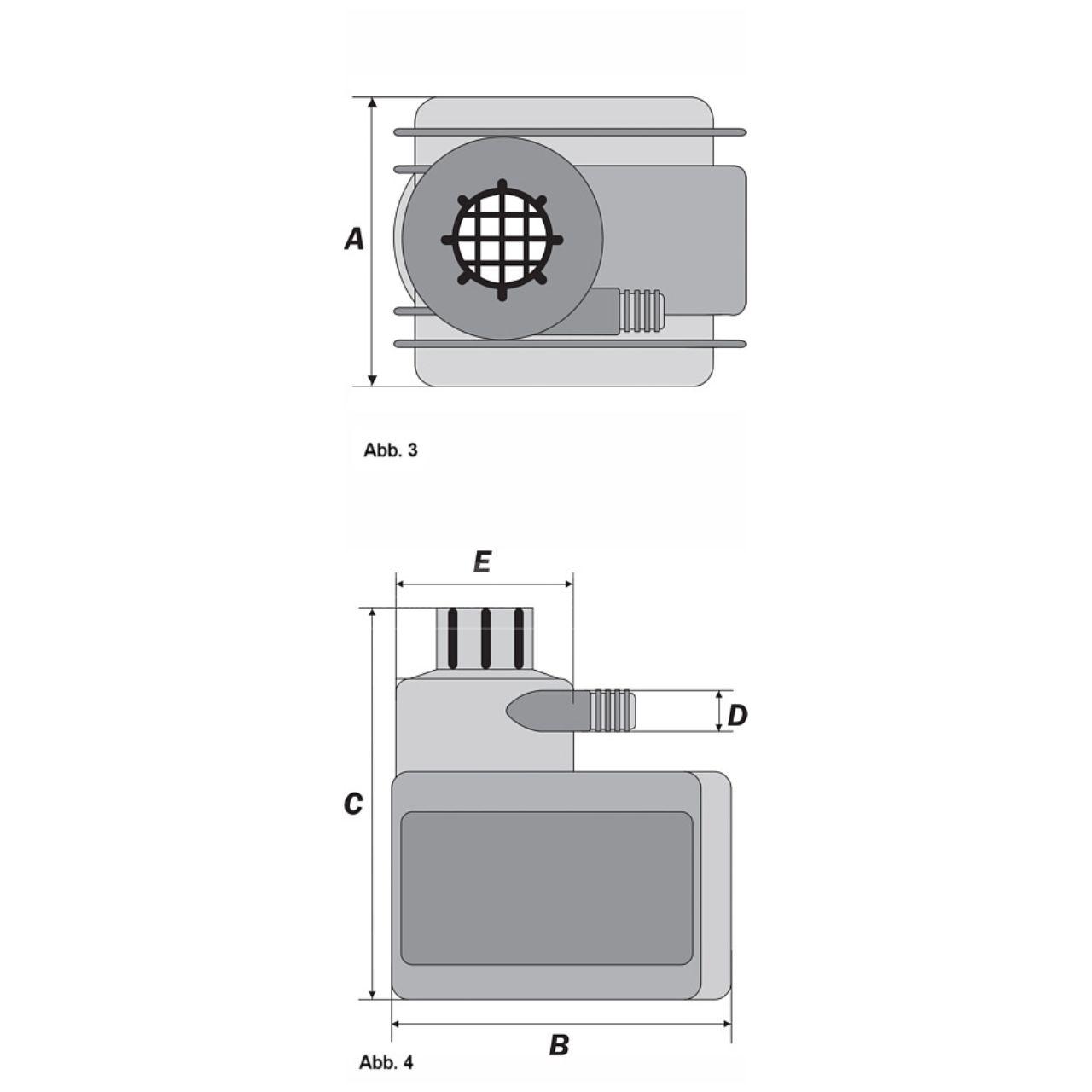

Abbildung 2 Zeigt die Abmessungen der Pumpe vom Typ ES-ES3, siehe auch Abbildung 3 und 4. Sie ist für den Betrieb an 230 V / 50 Hz vorgesehen.
Installation und elektrischer Anschluss
Die Pumpe wird so in den Tank installiert, dass sie komplett von der Kühlflüssigkeit umschlossen wird. Da es sich um einen mit 24 VAC, 48 VAC bzw. 230 V AC / 50 Hz betriebenen Ein-Phasen-Motor handelt, wird die Pumpe mit nur zwei Leitungen (Phase und Null) an das Stromnetz angeschlossen. Prüfen Sie vor Anschluss der Pumpe, ob die Spannungsversorgung diesen Vorgaben entspricht und verbinden Sie die Pumpe mit der Erdung vor Anschluss der spannungführenden Leitungen.
Technische Eigenschaften
Die Pumpe vom Typ ES-ES3 ist eine motorbetriebene Tauchpumpe für den industriellen Einsatz, primär im Bereich der Metallbearbeitung. Sie ist für den vollständig in der Kühlflüssigkeit untergetauchten Einsatz entwickelt worden und wird mit 230 V betrieben. Sie verfügt über einen hermetisch mit Harz vergossenen Motor und lackisolierte Wicklungen und entspricht den Anforderungen nach Schutzart IPx8.
Das Gehäuse besteht aus säureresistenten Kunststoff gemäß der folgenden Standards: VDE 0730 und UL 94. Die Pumpenwelle ist chromlegierten Niro-Stahl (AISI 420) gefertigt, die Lager sind selbstschmierend, extrem langlebig und schwingungsgedämpft in halbstarren Schalen montiert, was zu einem annähernd vibrationsfreiem Lauf führt. Die Pumpe ist mit einem Anti-Blockier-Filter ausgestattet, der Kühlwasserauslass ist um 360° schwenkbar.
