Kühlmittelpumpe SAP PA-150
Produktinformationen "Kühlmittelpumpe SAP PA-150"
Technische Daten
| Leistungsaufnahme | 260 Watt (195 Watt bei Einphasenbetrieb) |
| Betriebsspannungen | 400 Volt, 230 Volt (Einphasenbetrieb) |
| Frequenz | 50 Hz |
| Maximale Förderhöhe | 10 Meter (beachten Sie das obige Diagramm!) |
| Maximale Förderkapazität | 105 l/Min (beachten Sie das obige Diagramm!) |
| Eintauchtiefen | 120 mm – 400 mm |
| Gehäuse | Aluminium, PPU |
| Impeller | PPU |
| Welle | Edelstahl (V-2A) |
| Wellenlager | schwingungsdämpfende halbstarre Schalen (NSK) |
| Gewicht | 2,6 Kg |
| Pumpenauslass | 3/4 ” |
| Elektrische Schutzklasse | IP 54 |

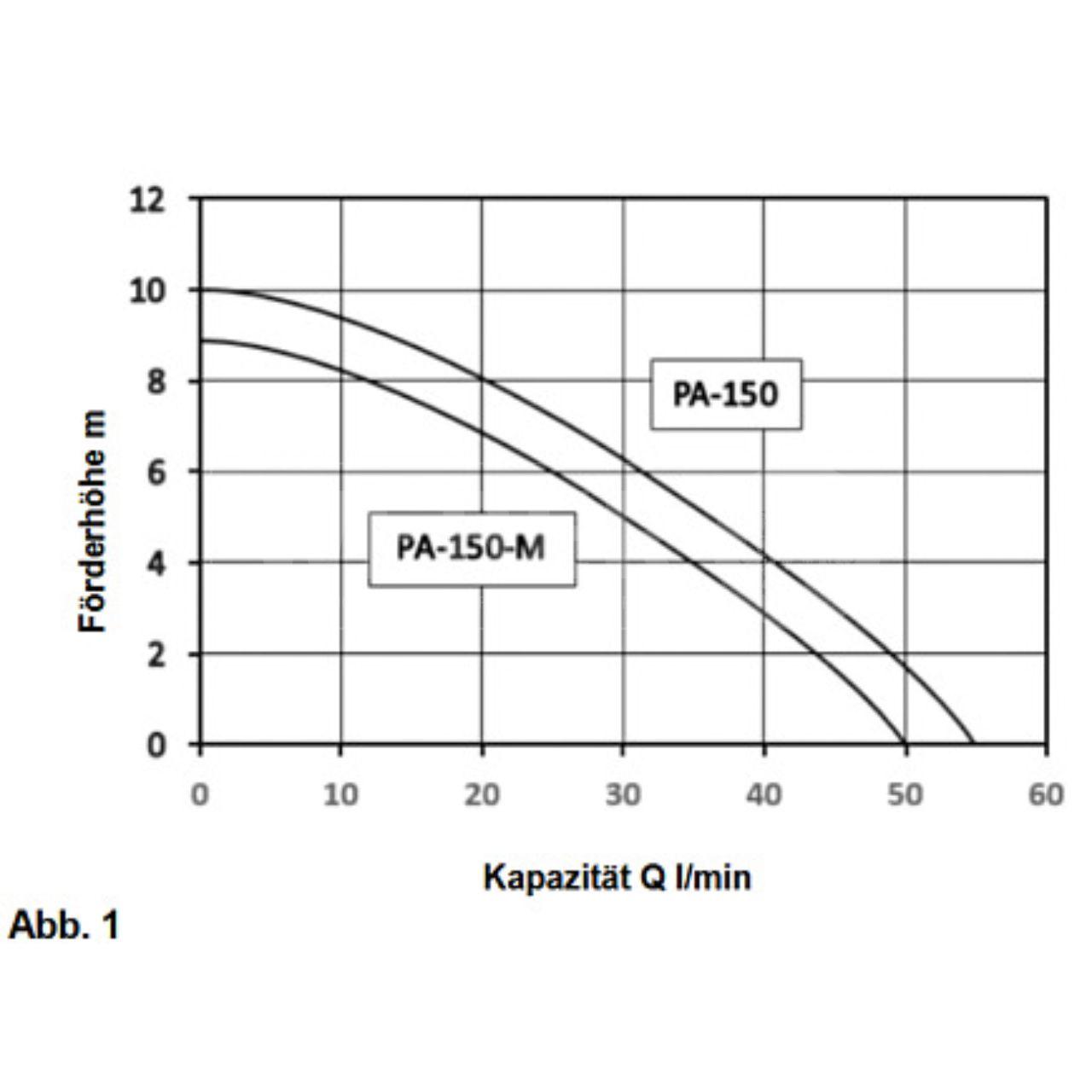

Abbildung 1 ist die maximale Fördermenge in Abhängigkeit der Förderhöhe für den Pumpentyp PA-150 zu entnehmen. Beachten Sie, dass die optionale einphasige Variante (Typ „PA-150M“) etwa 10 % weniger Leistung hat.

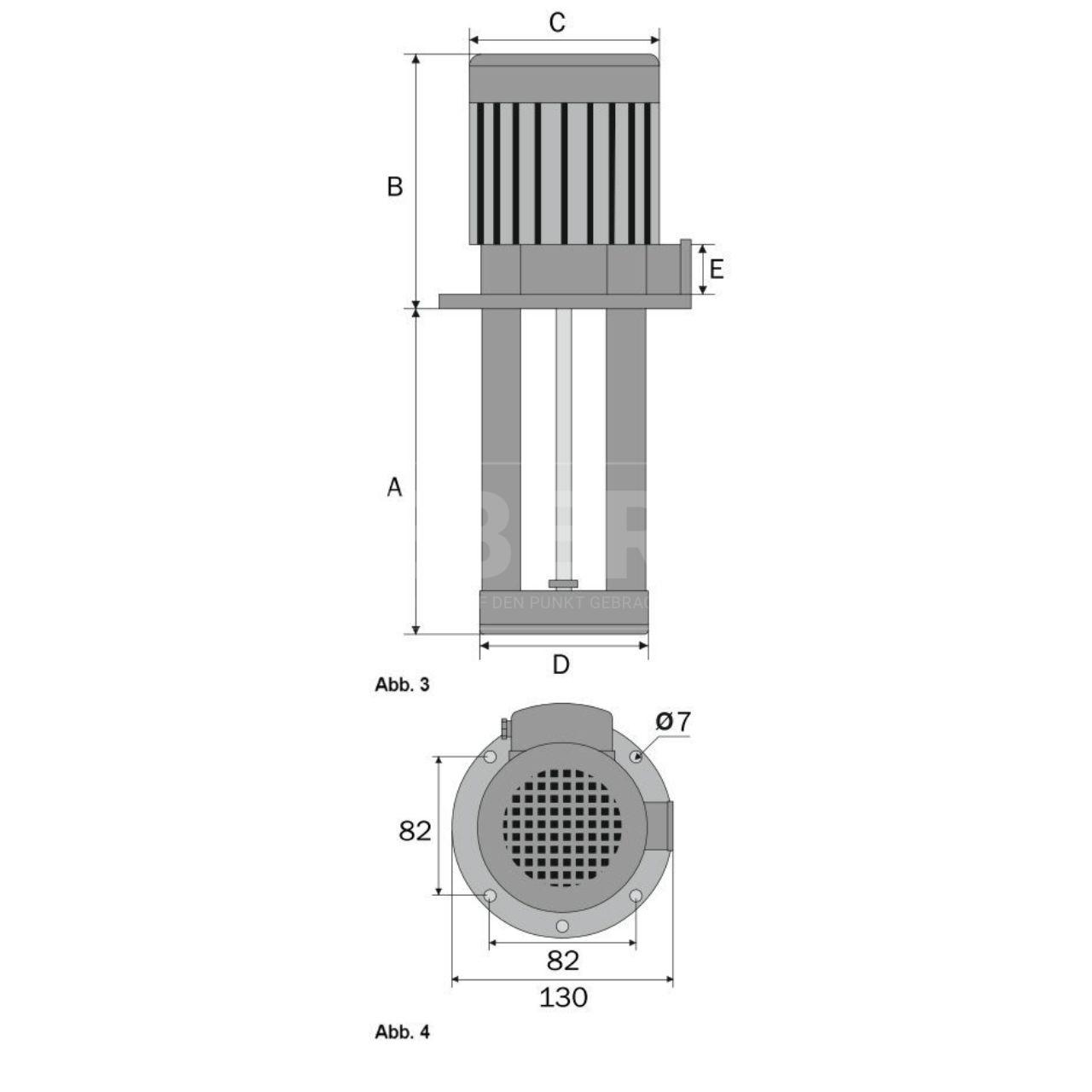

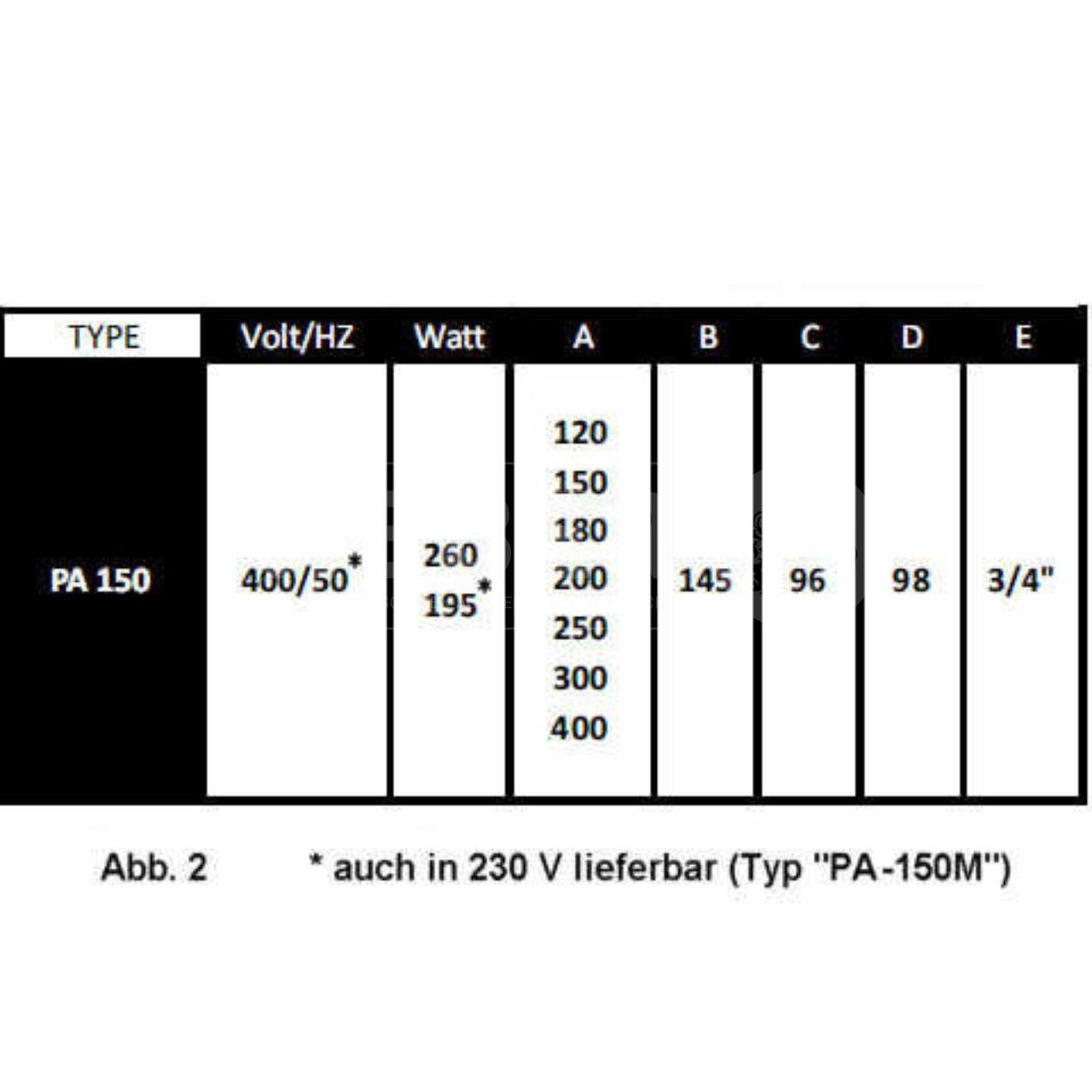

Abbildung 2 können Sie unter „A“ die Länge des Tauchrohres entnehmen, welche bei der Bestellung zu berücksichtigen ist, siehe auch Abbildung 3.

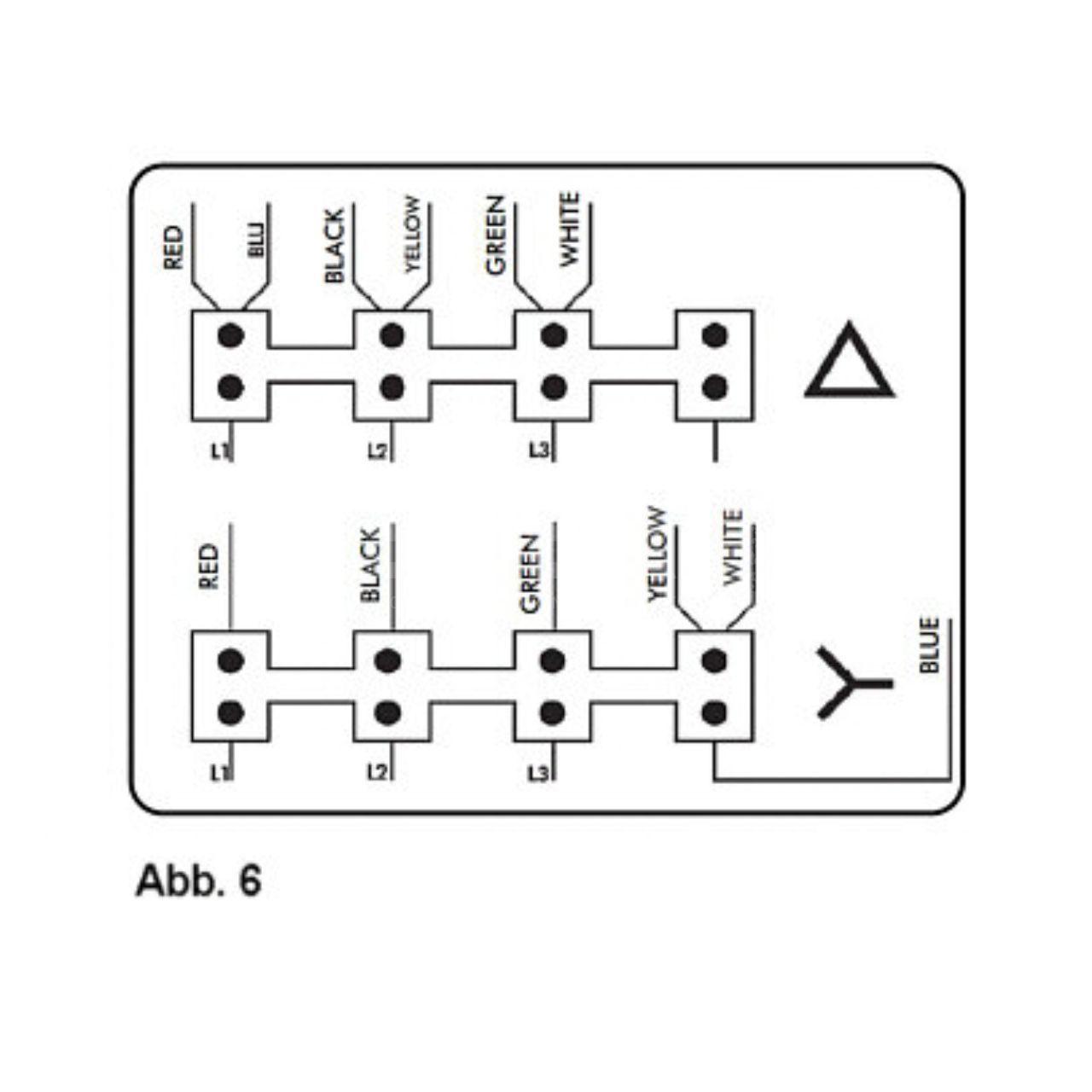

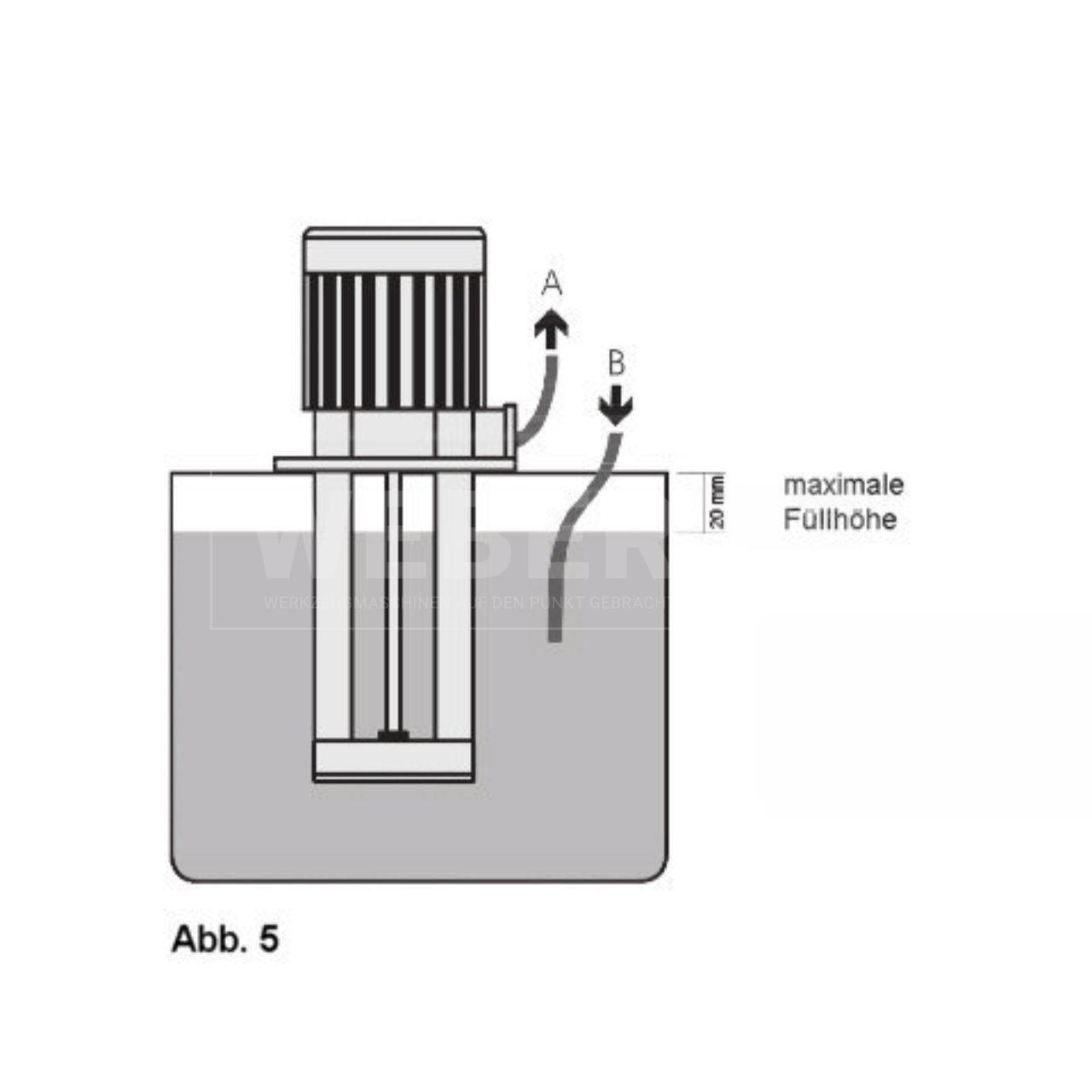

Die Pumpe ist gemäß Abbildung 5 auf den Tank zu installieren, so dass das Tauchrohr in die zu fördernde Kühlflüssigkeit eintaucht. Der Gehäuseteil, welcher den Elektromotor beinhaltet, darf dabei nicht mit der Kühlflüssigkeit in Berührung kommen; ggf. ist für einen adäquaten Überlauf im Tank zu sorgen. Abbildung 6 zeigt den Anschuss der Pumpe in Stern- respektive Dreieckschaltung. Alternativ zu diesem Standard kann die Pumpe auf Kundenwunsch auch für den Anschluss an 230 V umgerüstet werden, ohne dass dabei Mehrkosten entstehen. Beachten Sie, dass hierbei etwa 10 % der Pumpenleistung verloren gehen.
Technische Eigenschaften
Die PA-150 ist eine motorbetriebene Eintauchpumpe für den industriellen Einsatz, primär im Bereich der Metallbearbeitung. Sie wird mittels Drehstrom (400 V, alternativ Einphasenbetrieb in der Ausführung PA-150M) betrieben und entspricht den Anforderungen nach IP 54.
Das Gehäuse besteht aus extrudiertem Aluminium bzw. aus nicht-brennbaren, säureresistenten Kunststoff gemäß den Standards VDE 0730 und UL 94. Die Pumpenwelle ist aus V-2A-Stahl gefertigt, die Lager sind von NSK, extrem langlebig und schwingungsgedämpft in halbstarren Schalen montiert, was zu einem praktisch vibrationsfreiem Lauf führt.
Hinweise & ergänzende Informationen
- Die Pumpe PA-150 ist widerstandsfähig gegenüber mit Partikeln durchsetzten Flüssigkeiten (z.B. verunreinigtem Wasser) sowie allen chemischen Verbindungen, welche typischerweise Verwendung in Kühlschmiermitteln finden.
- Die Pumpe ist druckseitig bis 80% drosselbar, was eine optimale Anpassung der Fördermenge ermöglicht.
- Der Einlassstutzen der Pumpe ist kompatibel zu Quick-Fit-Kupplungen.
- Die Pumpe PA-150 kann auf Kundenwunsch für alle Netzspannungen gefertigt werden.
Dieser Artikel ist in folgenden Ausführungen erhältlich. Bitte wählen Sie die benötigte Eintauchtiefe und Betriebsspannung aus den oben gelisteten Varianten aus.
