Kühlmittelpumpe SAP PA-35
Produktinformationen "Kühlmittelpumpe SAP PA-35"
Technische Daten
| Leistungsaufnahme | 90 Watt (70 Watt bei Einphasenbetrieb) |
| Betriebsspannungen | 400 Volt, 230 Volt (Einphasenbetrieb) |
| Frequenz | 50 Hz |
| Maximale Förderhöhe | 4,20 Meter (beachten Sie das obige Diagramm!) |
| Maximale Förderkapazität | 36 l/Min (beachten Sie das obige Diagramm!) |
| Eintauchtiefen | 85 mm – 300 mm |
| Gehäuse | Aluminium, PPU |
| Impeller | PPU |
| Welle | Edelstahl (V-2A) |
| Wellenlager | schwingungsdämpfende halbstarre Schalen (NSK) |
| Gewicht | 1,5 Kg |
| Pumpenauslass | 3/8 “ |
| Elektrische Schutzklasse | IP 54 |

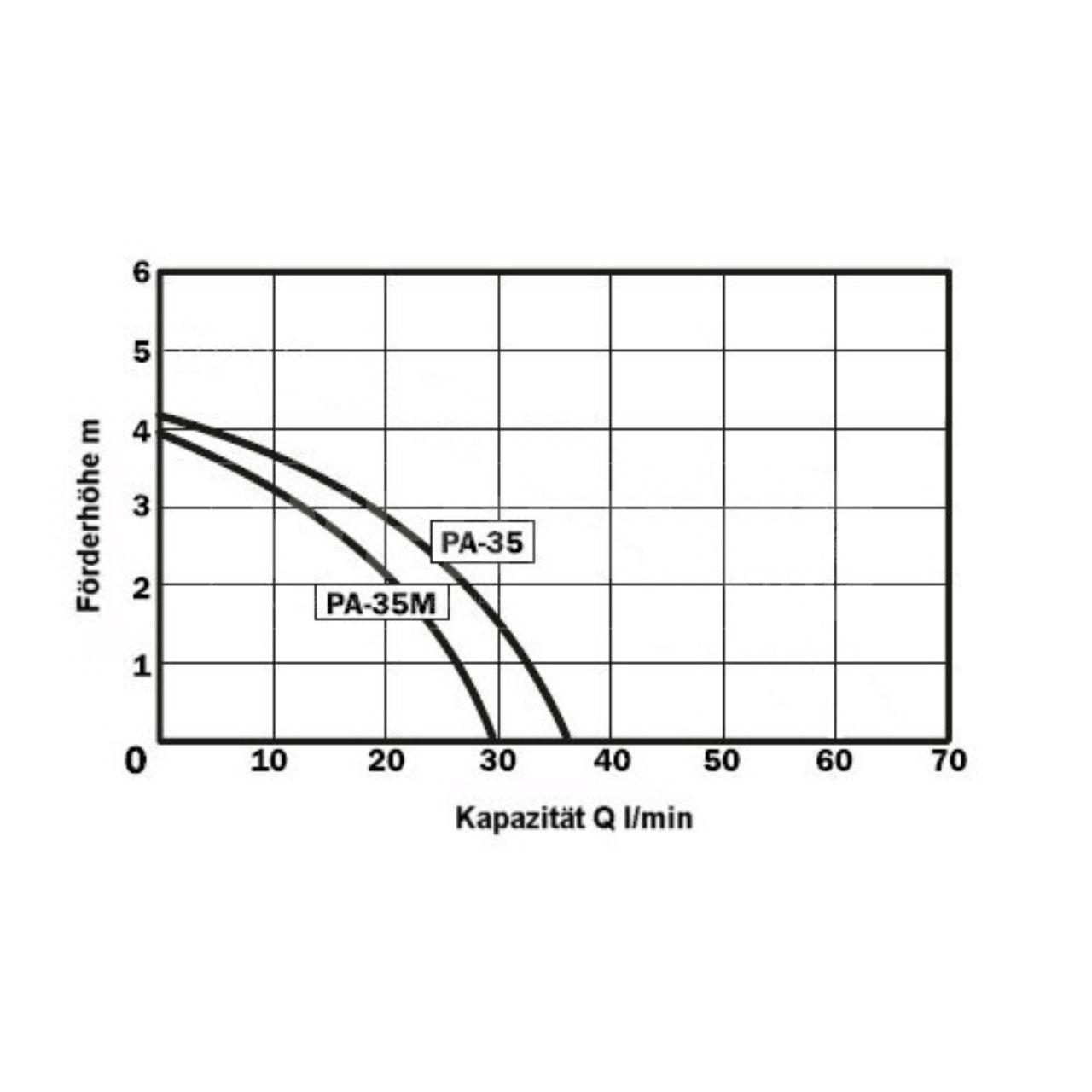

Abbildung 1 ist die maximale Fördermenge in Abhängigkeit der Förderhöhe für die Pumpe PA-35 zu entnehmen. Beachten Sie, dass die optionale einphasige Variante (Typ „PA-35M“) etwa 10 % weniger Leistung hat.

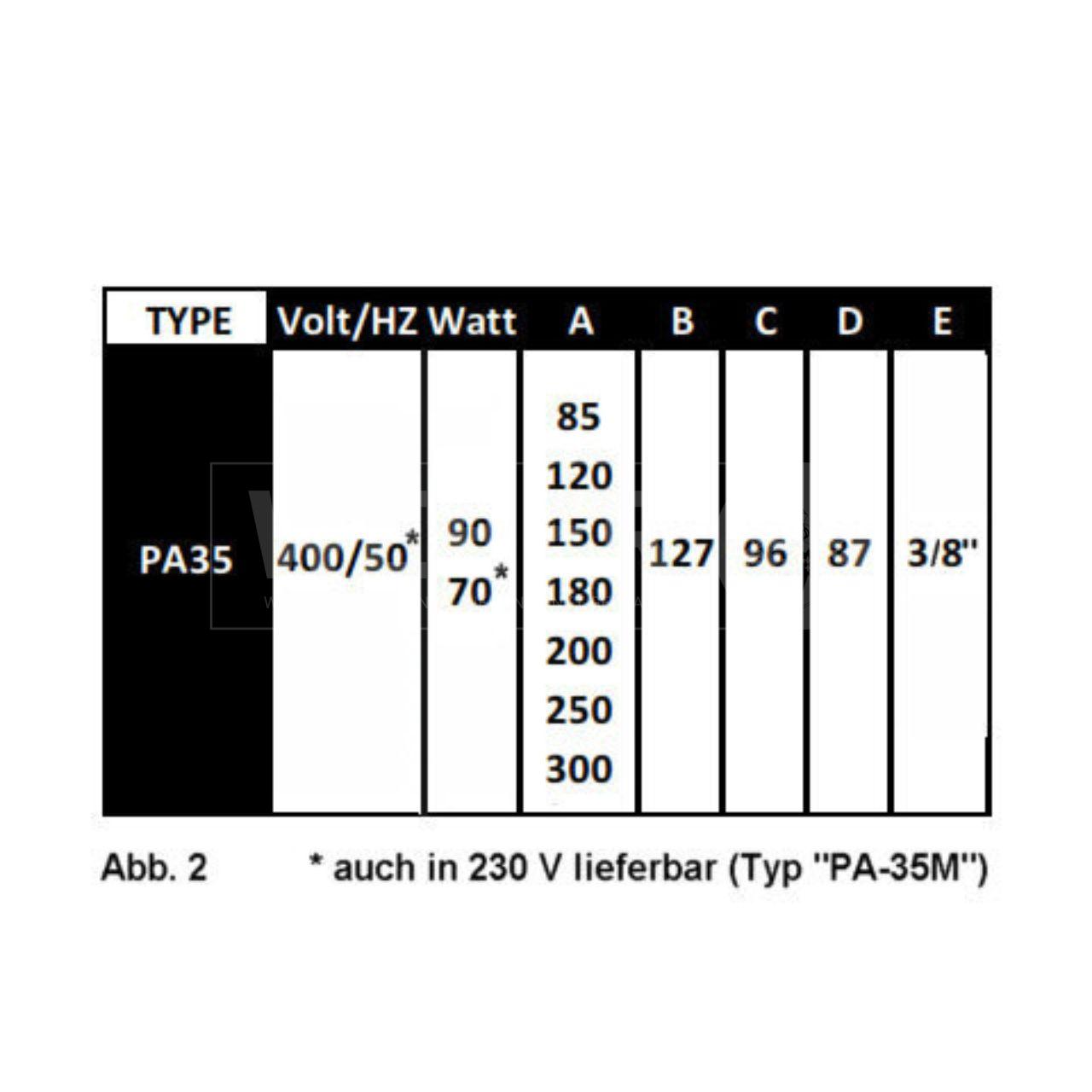

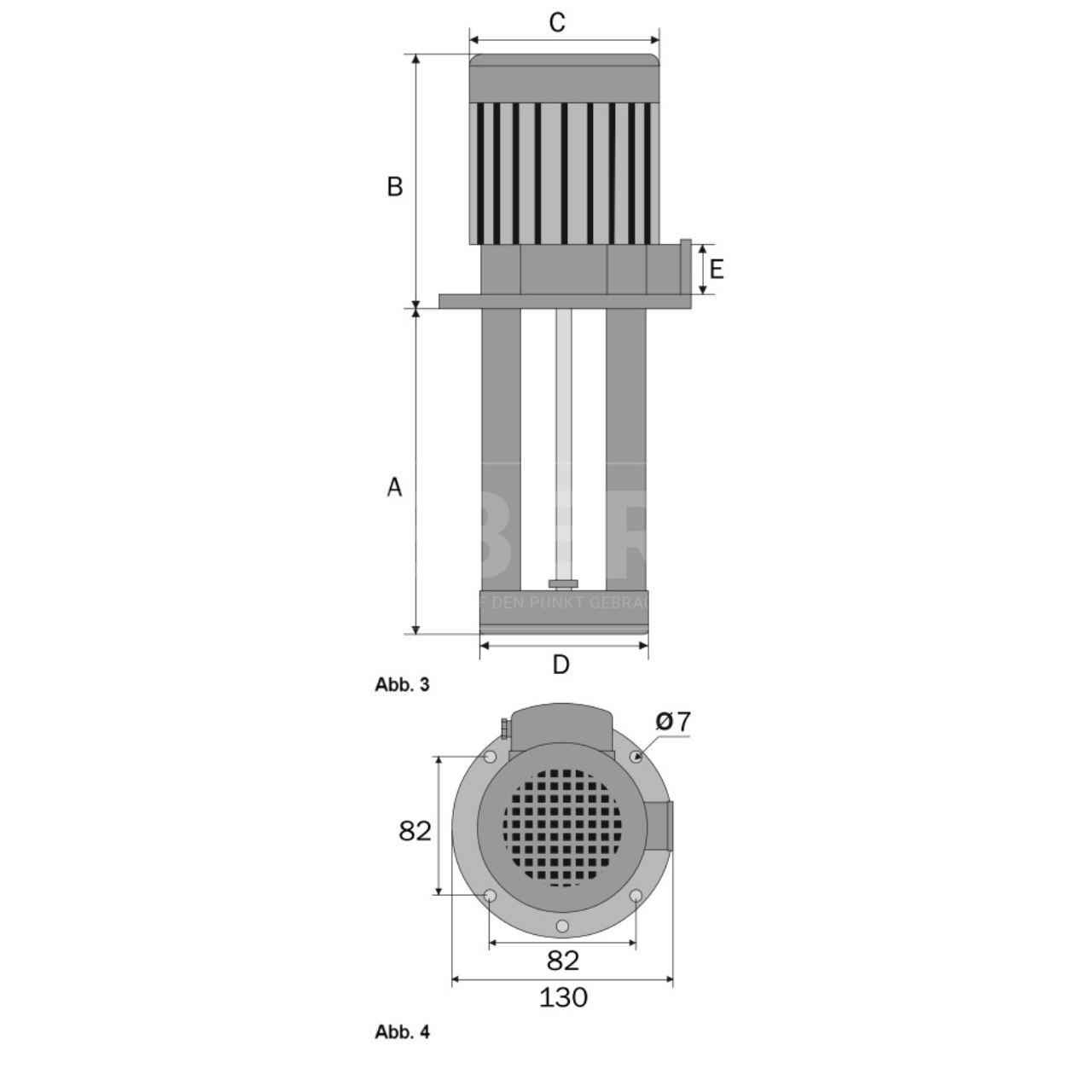

Abbildung 2 können Sie unter „A“ die Länge des Tauchrohres entnehmen, welche bei der Bestellung zu berücksichtigen ist, siehe auch Abbildung 3.
Installation und elektrischer Anschluss

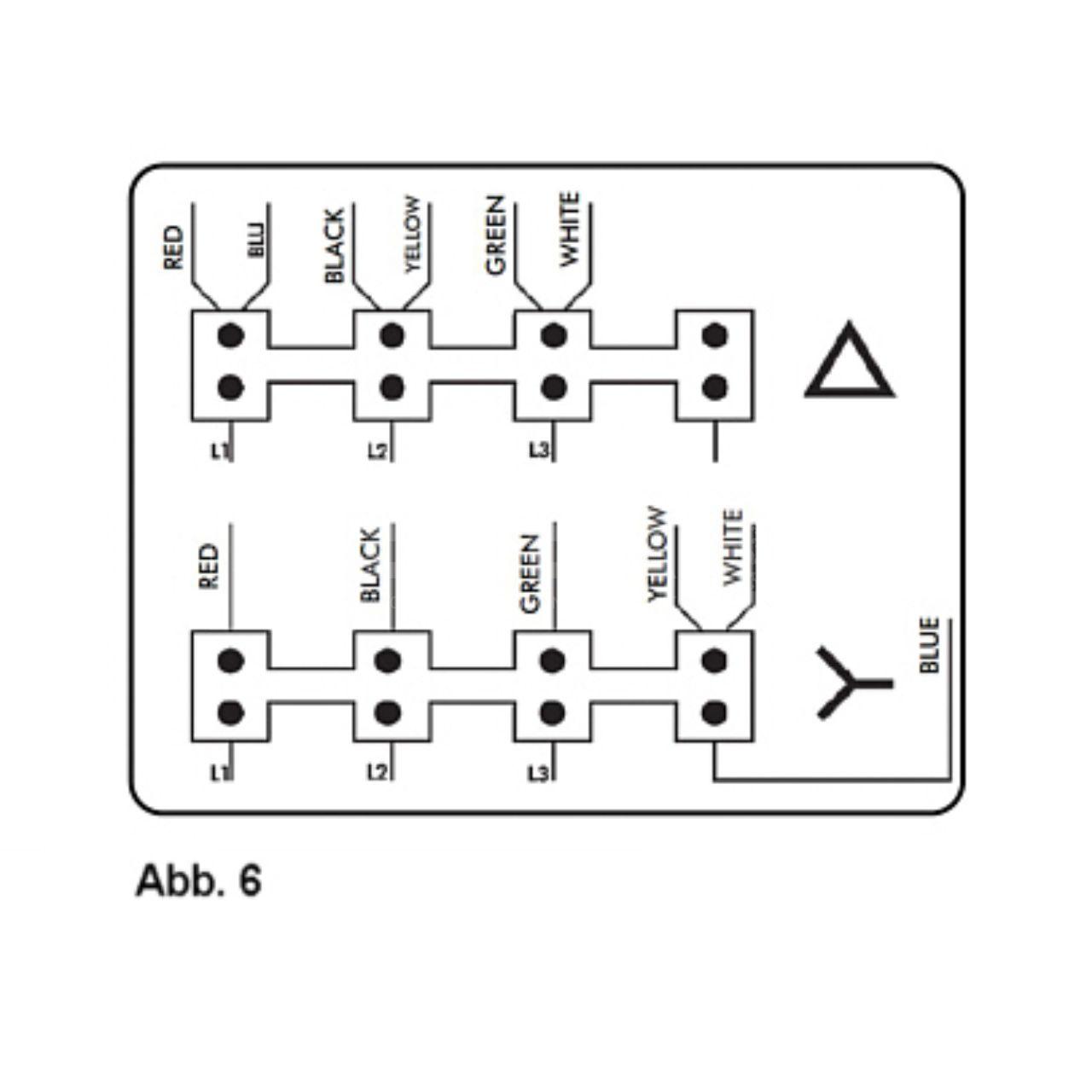

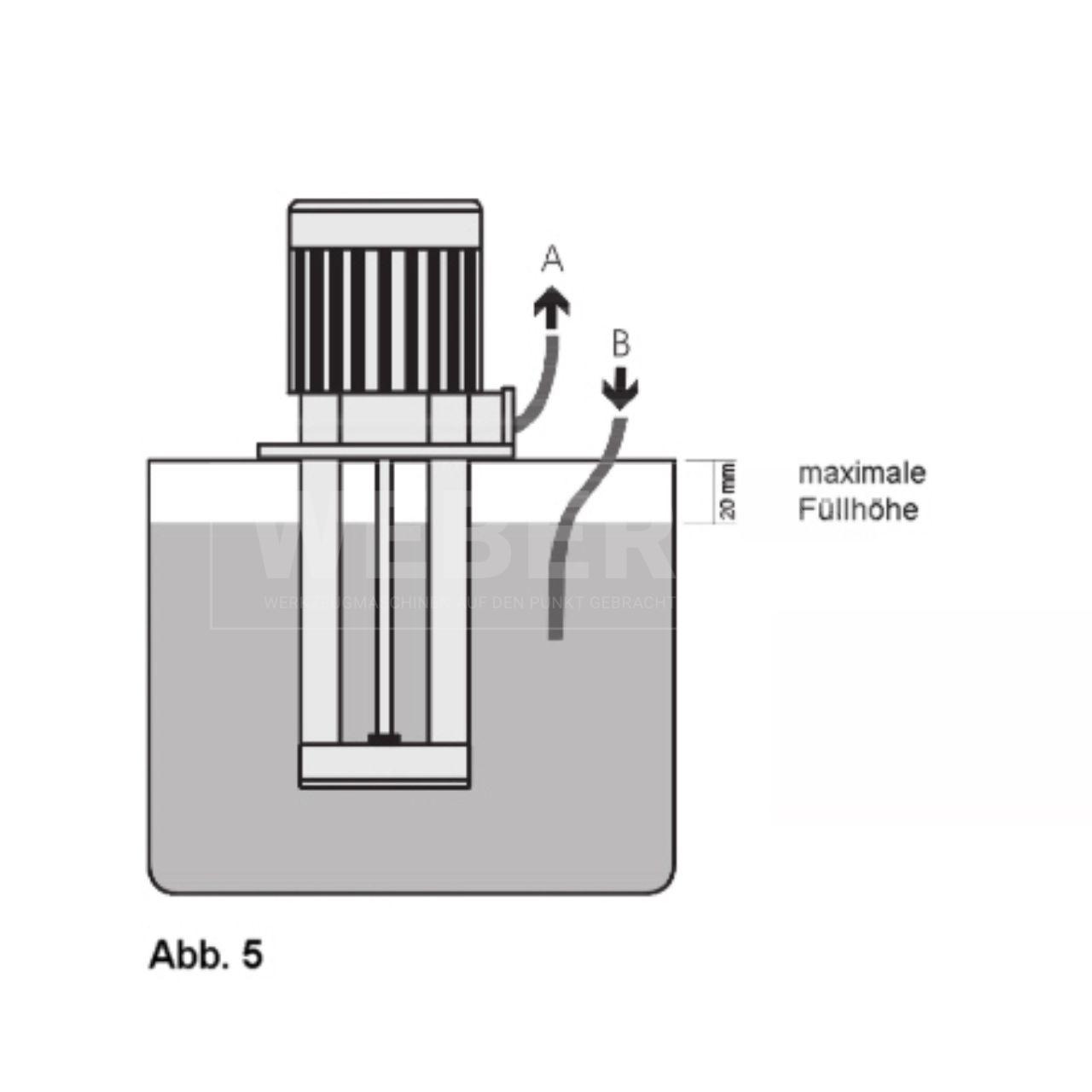

Die Pumpe ist gemäß Abbildung 5 auf den Tank zu installieren, so dass das Tauchrohr in die zu fördernde Kühlflüssigkeit eintaucht. Der Gehäuseteil, welcher den Elektromotor beinhaltet, darf dabei nicht mit der Kühlflüssigkeit in Berührung kommen. Ggf. ist für einen adäquaten Überlauf im Tank zu sorgen. Abbildung 6 zeigt den Anschuss der Pumpe in Stern- respektive Dreieckschaltung. Alternativ zu diesem Standard kann die Pumpe auf Kundenwunsch auch für den Anschluss an 230 V umgerüstet werden, ohne dass dabei Mehrkosten entstehen. Beachten Sie, dass hierbei etwa 10 % der Pumpenleistung verloren gehen.
Technische Eigenschaften
Die PA-35 ist eine motorbetriebene Eintauchpumpe für den industriellen Einsatz, primär im Bereich der Metallbearbeitung. Sie wird mittels Drehstrom (400 V, alternativ Einphasenbetrieb in der Ausführung PA-35M) betrieben und entspricht den Anforderungen nach IP 54.
Das Gehäuse besteht aus extrudiertem Aluminium bzw. aus nicht-brennbaren, säureresistenten Kunststoff gemäß der folgenden Standards: VDE 0730 und UL 94. Die Pumpenwelle ist aus V-2A-Stahl gefertigt, die Lager sind von NSK, extrem langlebig und schwingungsgedämpft in halbstarren Schalen montiert, was zu einem annähernd vibrationsfreiem Lauf führt.
Hinweise & ergänzende Informationen
- Die Pumpe PA-35 ist widerstandsfähig gegenüber mit Partikeln durchsetzten Flüssigkeiten (z.B. verunreinigtem Wasser) sowie allen chemischen Verbindungen, welche typischerweise Verwendung in Kühlschmiermitteln finden.
- Die Pumpe ist druckseitig bis 80% drosselbar, was eine optimale Anpassung der Fördermenge ermöglicht.
- Der Einlassstutzen der Pumpe ist kompatibel zu Quick-Fit-Kupplungen.
- Die Pumpe Typ PA-35 kann auf Kundenwunsch für alle Netzspannungen gefertigt werden.
Dieser Artikel ist in folgenden Ausführungen erhältlich. Bitte wählen Sie die benötigte Eintauchtiefe und Betriebsspannung aus den oben gelisteten Varianten aus.
Anmelden
Zubehör Kühlmittelpumpen
Loc-Line Düse mit Magnetfuß für Nassbearbeitung
80,74 €*
Loc-Line Düse mit Magnetfuß für Nassbearbeitung
Stabile und flexible Düse mit ca. 250 mm Schlauch (1/4″), kräftigem Magnetfuß und Absperrventil für die Verwendung in der Kühlschmiertechnik (nicht geeignet für Minimalmengenschmiersysteme).
Das Loc-Line-System besteht aus einzelnen, beweglichen Kunststoff-Segmenten und kann mit einem Handgriff auf jede gewünschte Position eingerichtet werden. Es ist äußerst flexibel einsetzbar und vibrationsunempfindlich, was es sehr positionsstabil macht. Es rostet nicht und ist resistent gegen praktisch alle Chemikalien und Lösungsmittel, welche Einsatz in Kühlschmiermitteln finden.
PVC Schlauch Ø 12/16 mm für Kühlmittelpumpe PA-35 und SA
35,11 €*
Dieser Schlauch ist geeignet für den Anschluss an die Pumpen vom Typ PA 35 und Typ SA des italienischen Pumpenherstellers SAP für Anschlussstutzen mit einen Außendurchmesser von 16,8 mm. Er ist flexibel und lässt sich deshalb sehr gut verlegen. Des weiteren ist der Schlauch widerstandsfähig gegenüber Chemikalien, welche in der Metallverarbeitung üblicherweise Anwendung finden.
Technische Daten
| Material | PVC (klar) |
| Innendurchmesser | 12 mm |
| Außendurchmesser | 16 mm |

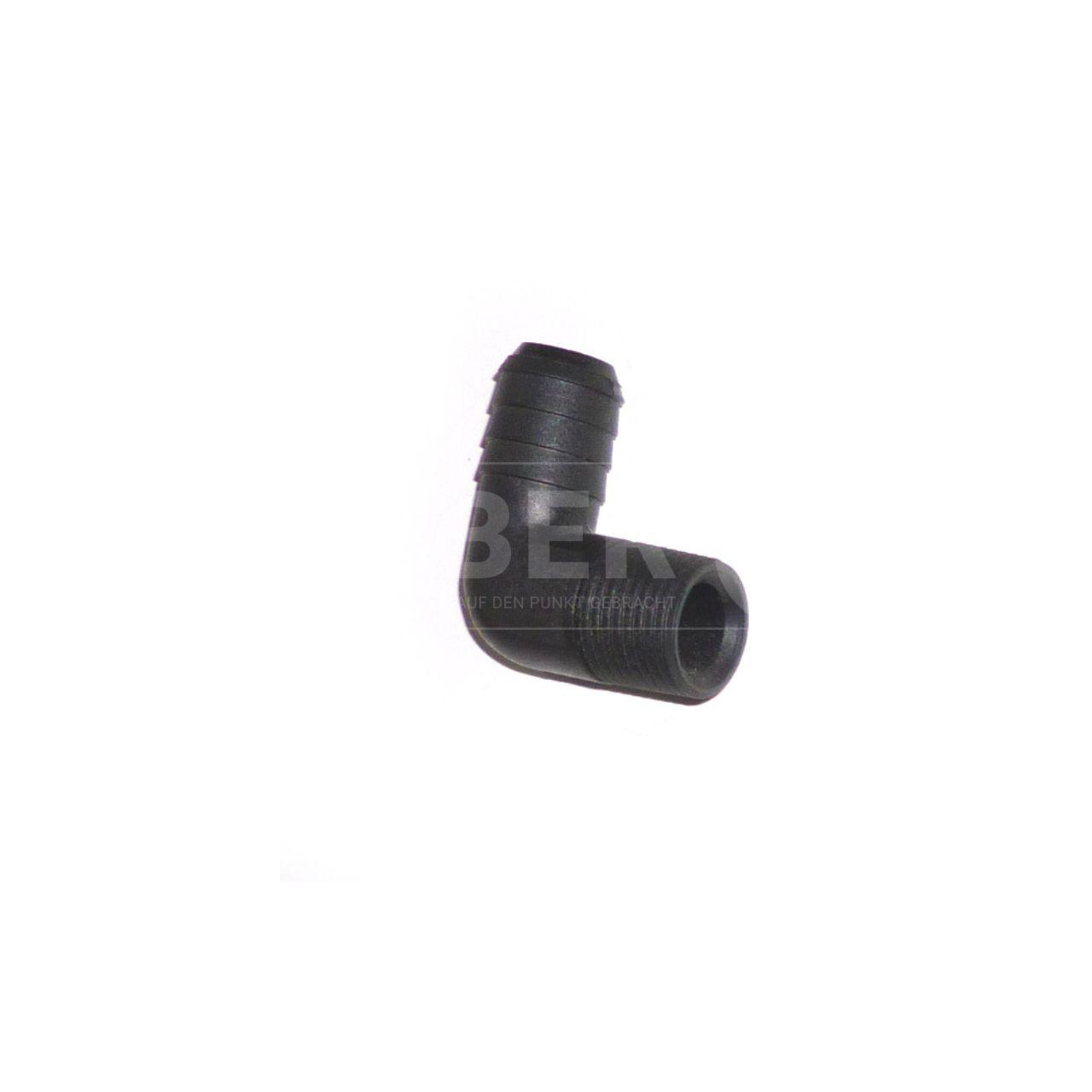

Stutzen 3/8 Zoll – 14 mm 90° für Kühlmittelpumpe PA-35 und SA
11,66 €*
Schlauchanschluss für Kühlmittelpumpe gewinkelt
Dieser robuste und widerstandsfähige, aus Kunststoff gefertigte 90°-Stutzen dient dem Anschluss eines Schlauches an den Auslass einer Kühlmittelpumpe; er passt zu den Pumpen vom Typ SA und PA-35. Das 3/8-zöllige Außengewinde wird in den Auslass der Kühlwasserpumpe geschraubt, auf das andere Ende des Stutzens wird der Kühlmittelschlauch geschoben.
Abmessungen
| Außengewinde | 3/8 Zoll |
| Schlauchanschluss | 14 mm / 9 mm (Diameter außen / innen) |
Neu

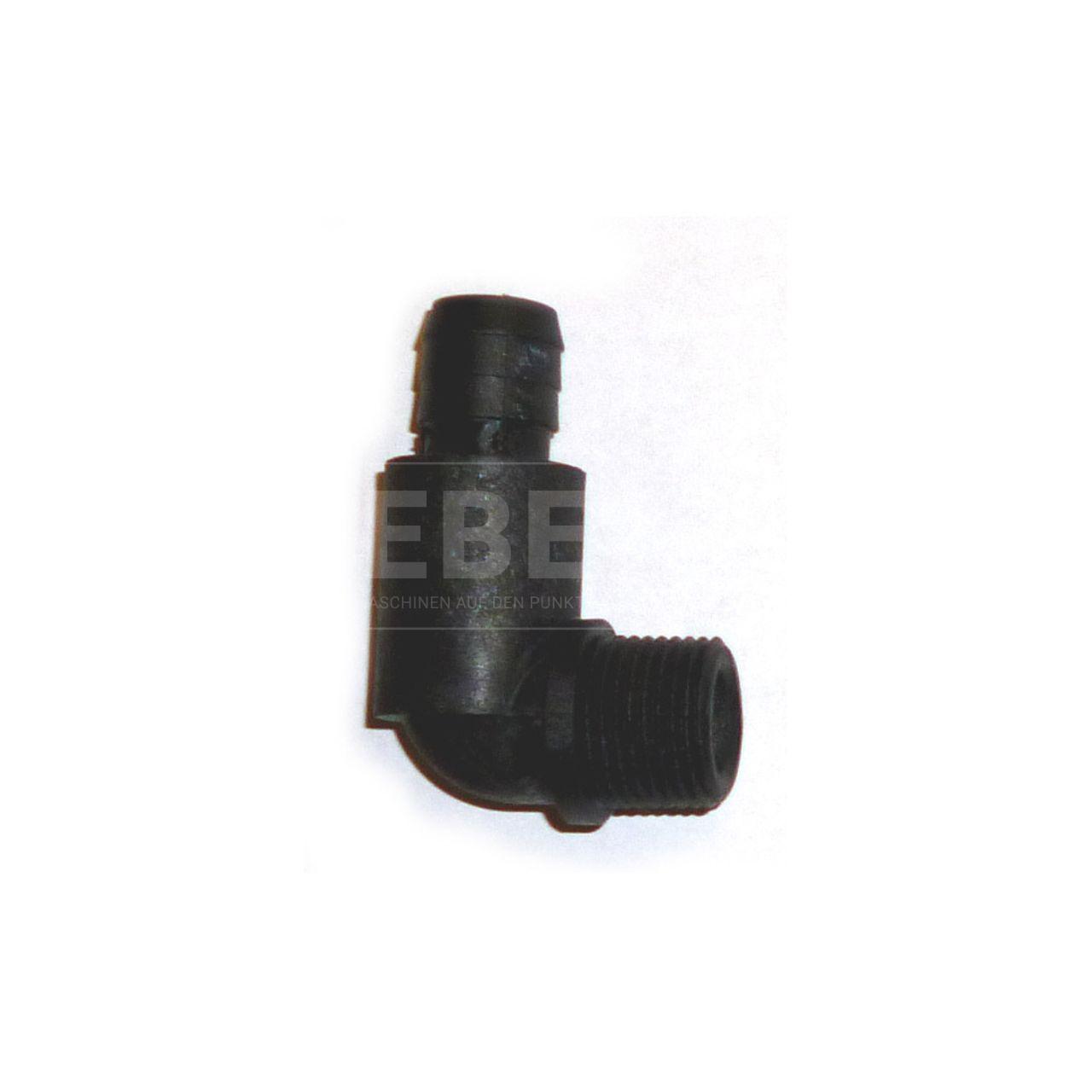

Stutzen 3/8 Zoll – 14 mm 90° Rückschlagventil für Kühlmittelpumpe SA u. PA-35
22,02 €*
90°-Schlauchanschluss für Kühlmittelpumpe mit Rückschlagventil
Dieser robuste und widerstandsfähige, aus Kunststoff gefertigte 90°-Stutzen dient dem Anschluss eines Schlauches an den Auslass einer Kühlmittelpumpe; er passt zu den Pumpen vom Typ SA. Das 3/8-zöllige Außengewinde wird in den Auslass der Kühlwasserpumpe geschraubt, auf das andere Ende des Stutzens wird der Kühlmittelschlauch geschoben.
Der Anschlussstutzen ist mit einem Rückschlagventil versehen, welches das Zurückströmen des Kühlmittels verhindert.
Abmessungen
| Außengewinde | 3/8 Zoll |
| Schlauchanschluss | 14 mm / 9 mm (Diameter außen / innen) |
