Kühlmittelpumpe SAP PA-70

Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70
Kühlmittelpumpe SAP PA-70

337,96 €*

Preise inkl. USt. ggf. zzgl. Versandkosten

Betriebsspannung
Eintauchtiefe
Produktnummer: Z40-1063.6
Produktinformationen "Kühlmittelpumpe SAP PA-70"

Technische Daten
Leistungsaufnahme
120 Watt (80 Watt bei Einphasenbetrieb)
Betriebsspannungen400 Volt, 230 Volt (Einphasenbetrieb)
Frequenz50 Hz
Maximale Förderhöhe5,10 Meter (beachten Sie das obige Diagramm!)
Maximale Förderkapazität64 l/Min (beachten Sie das obige Diagramm!)
Eintauchtiefen85 mm – 300 mm
GehäuseAluminium, PPU
ImpellerPPU
WelleEdelstahl (V-2A)
Wellenlagerschwingungsdämpfende halbstarre Schalen (NSK)
Gewicht1,8 Kg
Pumpenauslass1/2 ”
Elektrische SchutzklasseIP 54

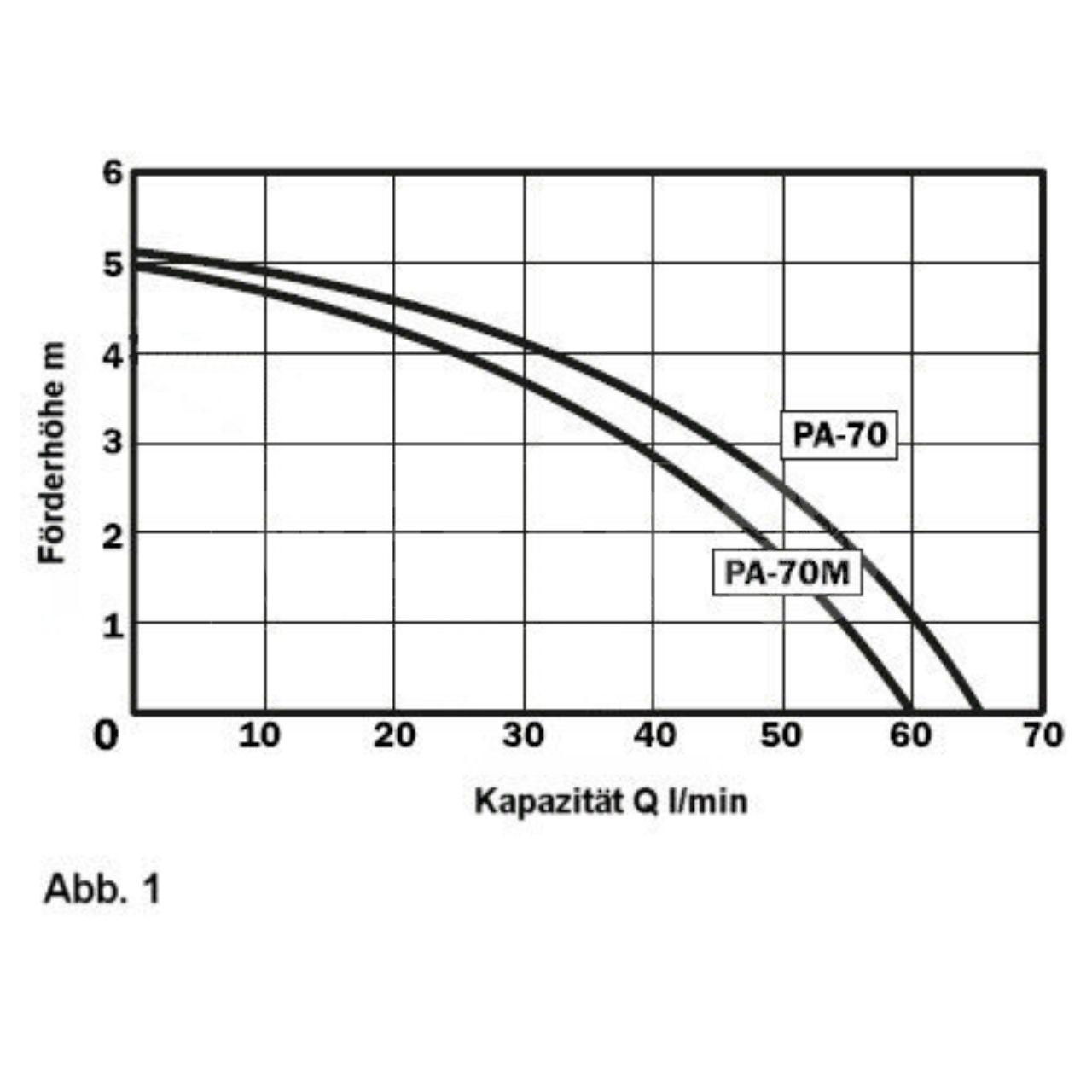

Abbildung 1 ist die maximale Fördermenge in Abhängigkeit der Förderhöhe für die Pumpe PA-70 zu entnehmen. Beachten Sie, dass die optionale einphasige Variante (Typ „PA-70M“) etwa 10 % weniger Leistung hat.

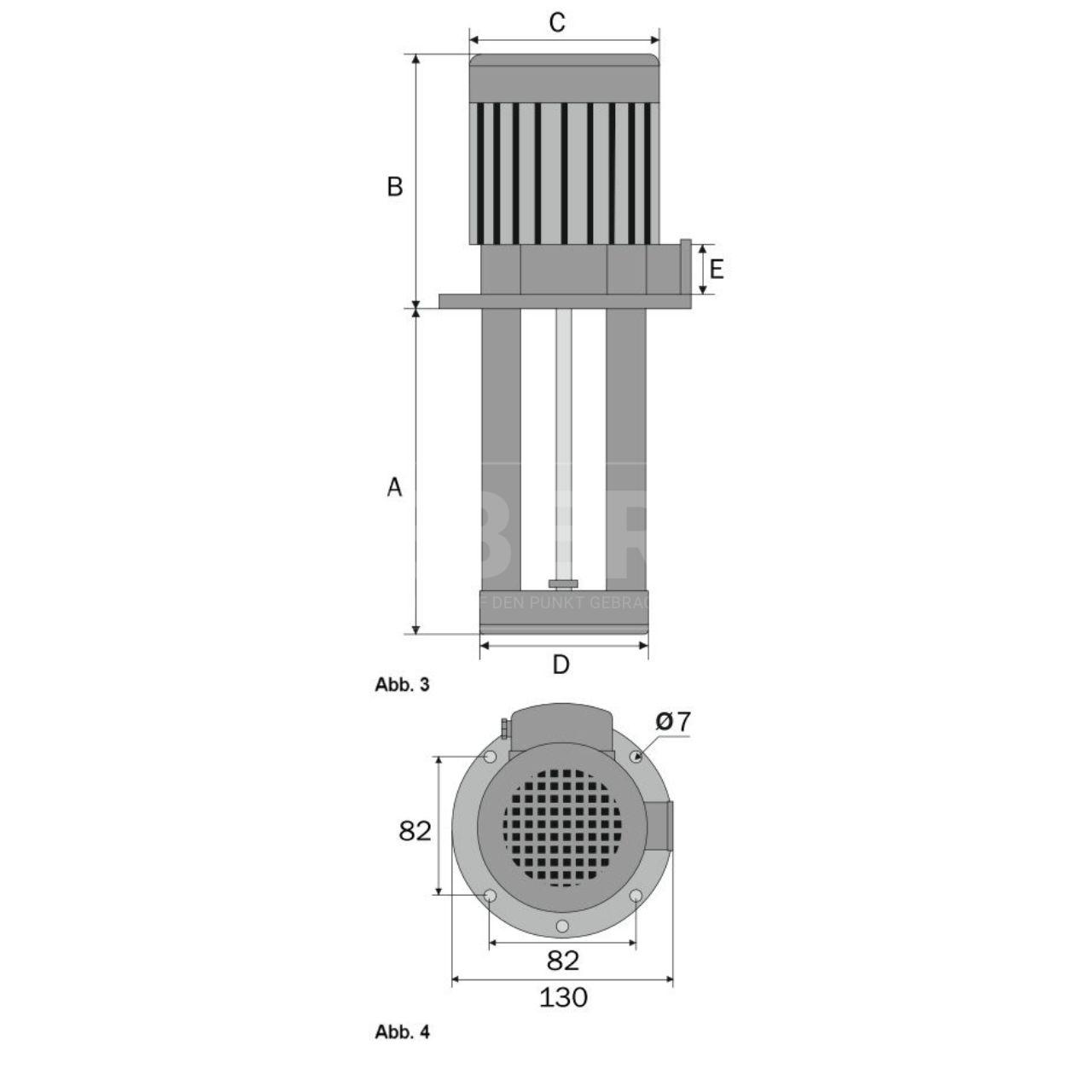

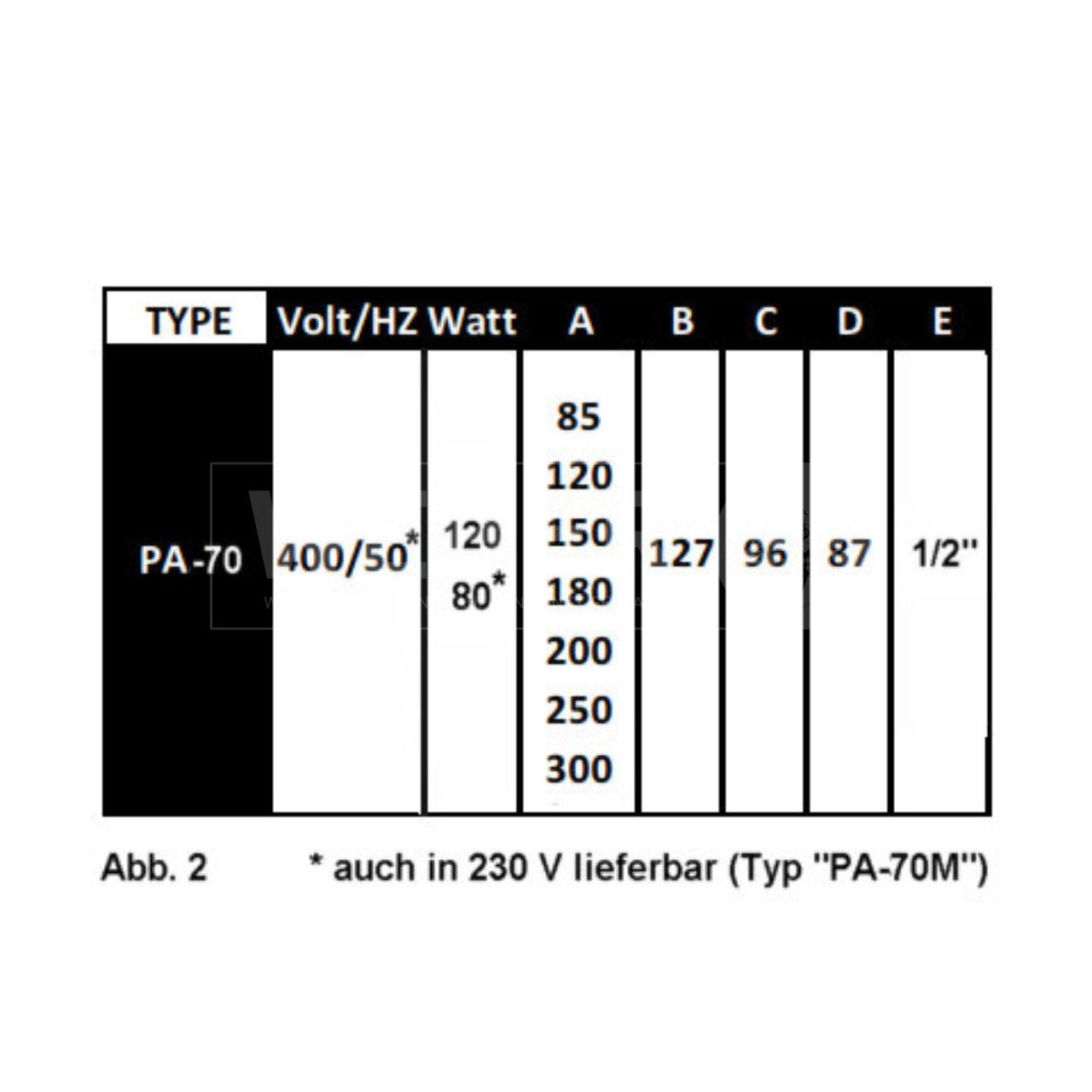

Abbildung 2 können Sie unter „A“ die Länge des Tauchrohres entnehmen, welche bei der Bestellung zu berücksichtigen ist, siehe auch Abbildung 3.

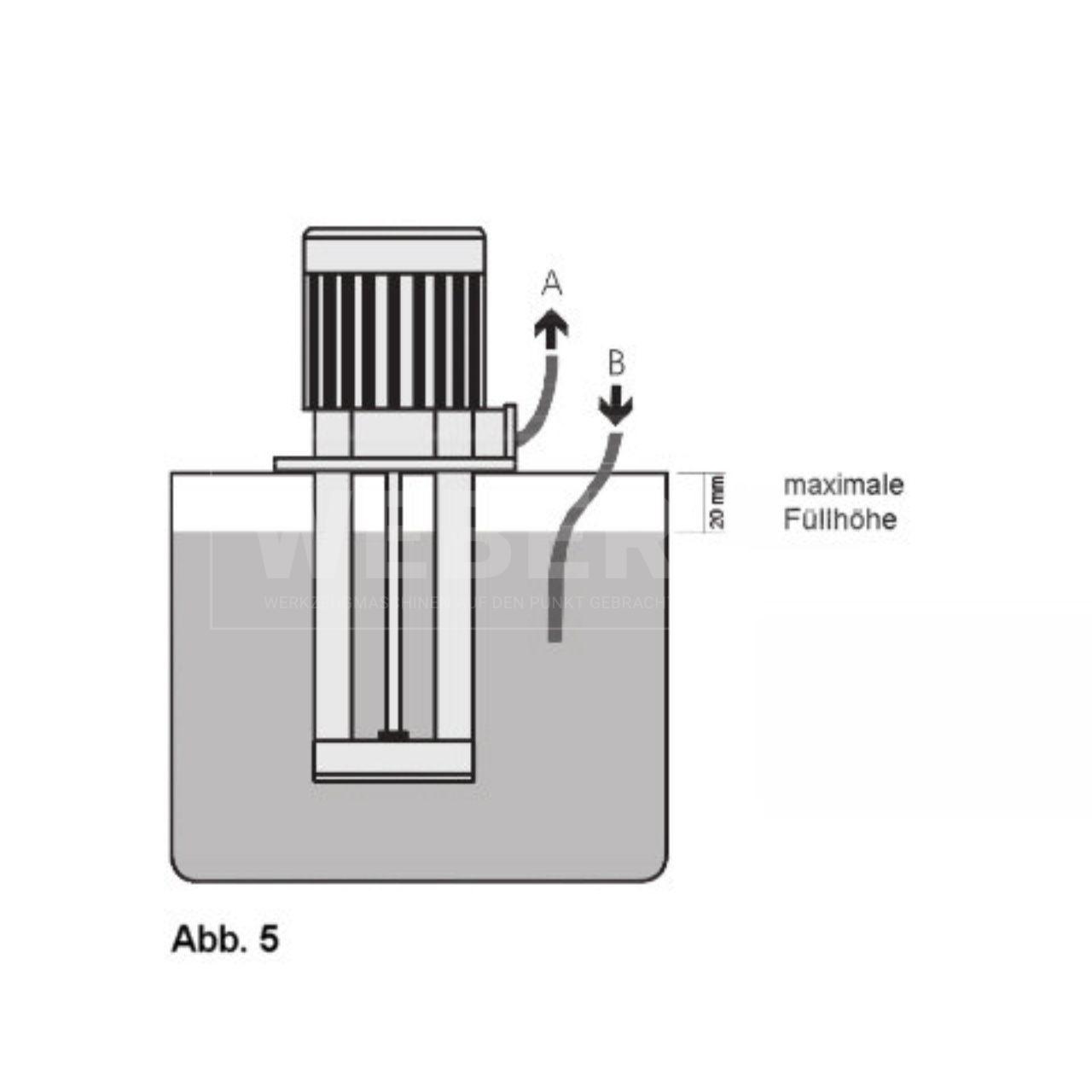

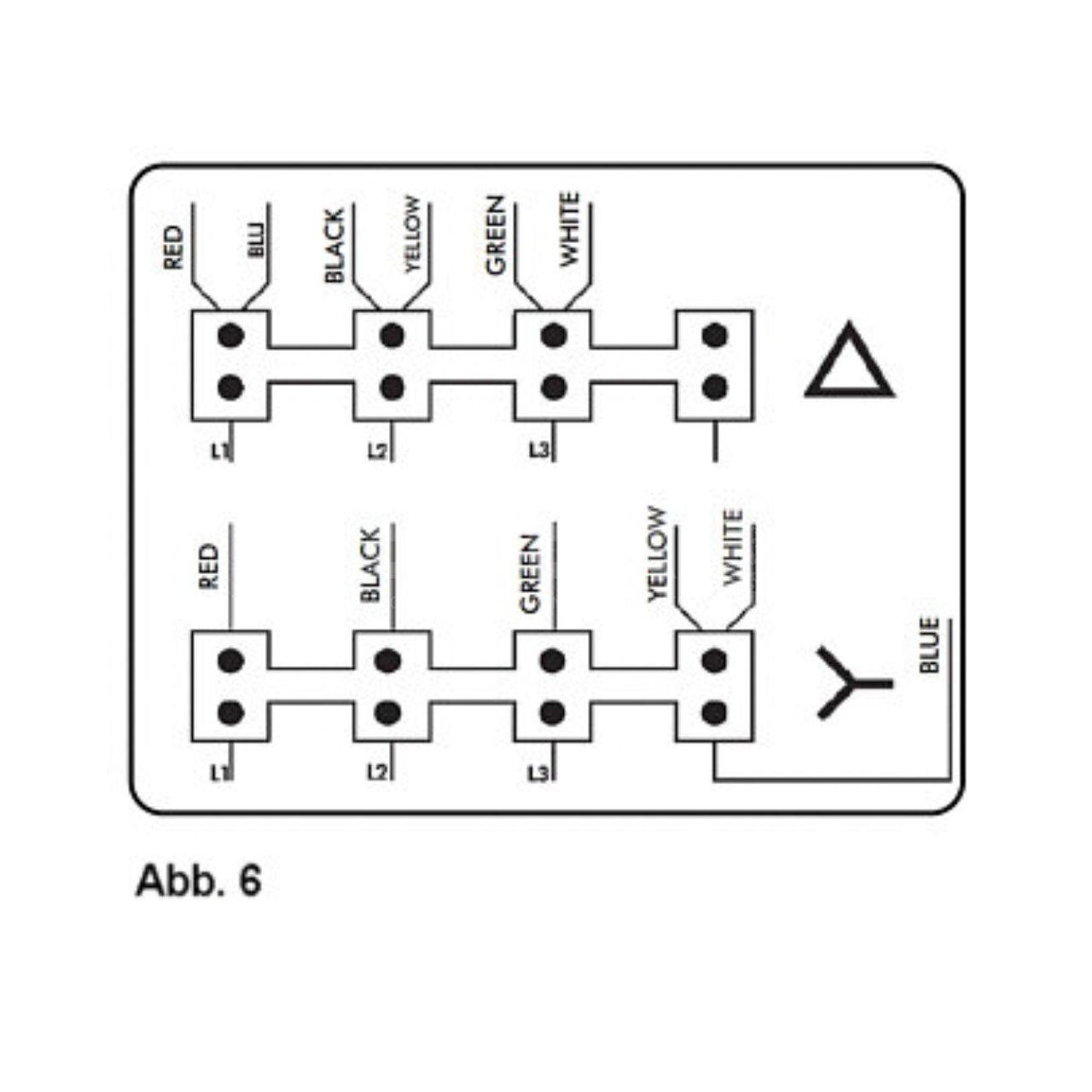

Die Pumpe ist gemäß Abbildung 5 auf den Tank zu installieren, so dass das Tauchrohr in die zu fördernde Kühlflüssigkeit eintaucht. Der Gehäuseteil, welcher den Elektromotor beinhaltet, darf dabei nicht mit der Kühlflüssigkeit in Berührung kommen – ggf. ist für einen adäquaten Überlauf im Tank zu sorgen. Abbildung 6 zeigt den Anschuss der Pumpe in Stern- respektive Dreieckschaltung. Alternativ zu diesem Standard kann die Pumpe auf Kundenwunsch auch für den Anschluss an 230 V umrüsten werden, ohne dass dabei Mehrkosten entstehen. Beachten Sie, dass hierbei etwa 10 % der Pumpenleistung verloren gehen.

Technische Eigenschaften
Die PA-70 ist eine motorbetriebene Eintauchpumpe für den industriellen Einsatz, primär im Bereich der Metallbearbeitung. Sie wird mittels Drehstrom (400 V, alternativ Einphasenbetrieb in der Ausführung PA-70M) betrieben und entspricht den Anforderungen nach IP 54.
Das Gehäuse besteht aus extrudiertem Aluminium bzw. aus nicht-brennbarem, säureresistentem Kunststoff gemäß der folgenden Standards: VDE 0730 und UL 94. Die Pumpenwelle ist aus V-2A-Stahl gefertigt, die Lager sind von NSK, extrem langlebig und schwingungsgedämpft in halbstarren Schalen montiert, was zu einem annähernd vibrationsfreiem Lauf führt.
Hinweise & ergänzende Informationen
- Die Pumpe PA-70 ist widerstandsfähig gegenüber mit Partikeln durchsetzten Flüssigkeiten (z.B. verunreinigtem Wasser) sowie allen chemischen Verbindungen, welche typischerweise Verwendung in Kühlschmiermitteln finden.
- Die Pumpe ist druckseitig bis 80% drosselbar, was eine optimale Anpassung der Fördermenge ermöglicht.
- Der Einlassstutzen der Pumpe ist kompatibel zu Quick-Fit-Kupplungen.
- Die Pumpe PA-70 kann auf Kundenwunsch für alle Netzspannungen gefertigt werden.

Dieser Artikel ist in folgenden Ausführungen erhältlich. Bitte wählen Sie die benötigte Eintauchtiefe und Betriebsspannung aus den oben gelisteten Varianten aus.
