Kühlmittelpumpe SAP SA
Produktinformationen "Kühlmittelpumpe SAP SA"
Technische Daten
| Leistungsaufnahme | 60 Watt |
| Betriebsspannungen | 400 Volt, 230 Volt (Einphasenbetrieb) |
| Frequenz | 50 Hz |
| Maximale Förderhöhe | 4,30 Meter (beachten Sie das obige Diagramm!) |
| Maximale Förderkapazität | Maximale Förderkapazität |
| Eintauchtiefen | 85 mm – 150 mm |
| Gehäuse | Aluminium, PPU |
| Impeller | PPU |
| Pumpenauslass | 3/8 “ |
| Elektrische Schutzklasse | IP 54 |

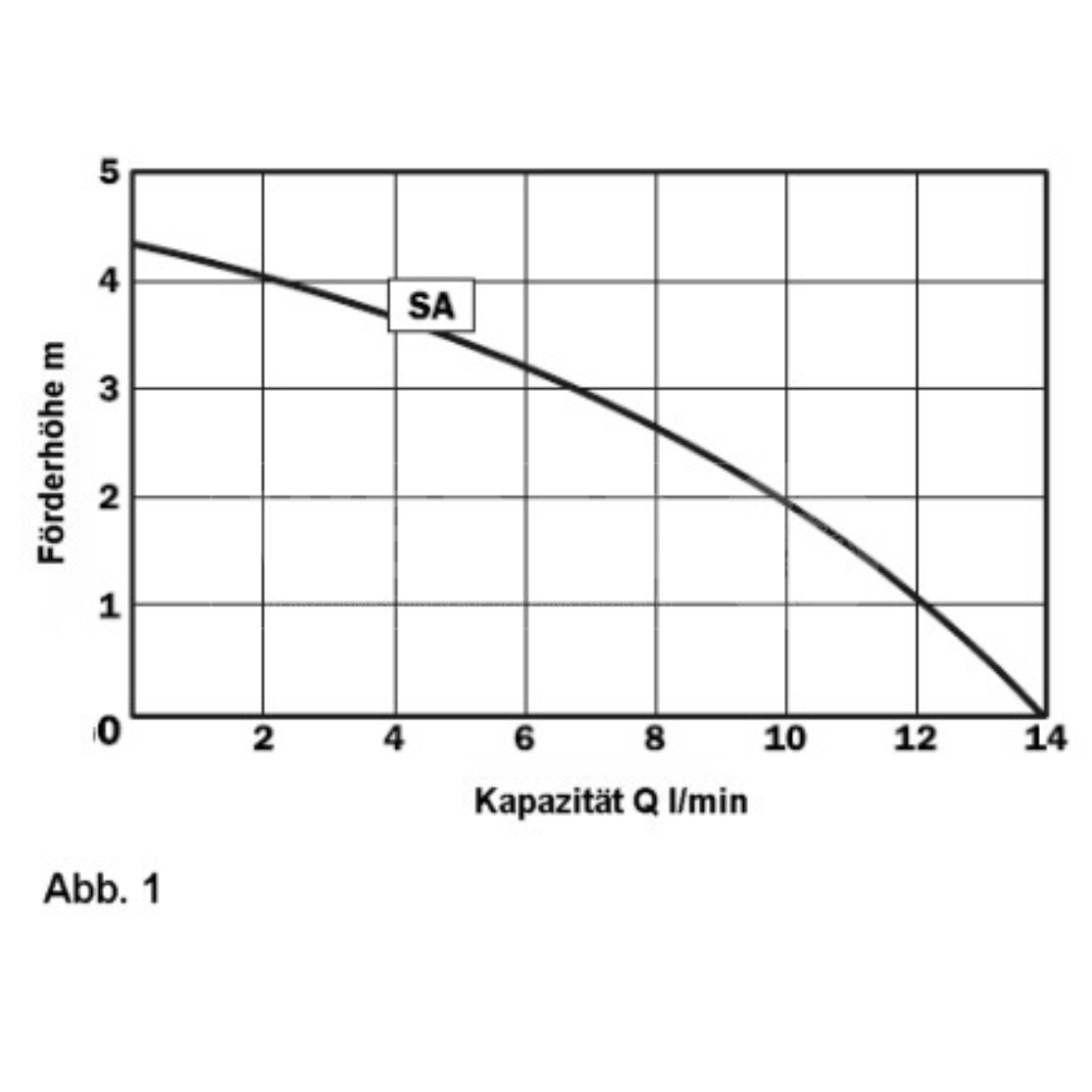

Abbildung 1 ist die maximale Fördermenge in Abhängigkeit der Förderhöhe für die Pumpe vom Typ SA zu entnehmen.

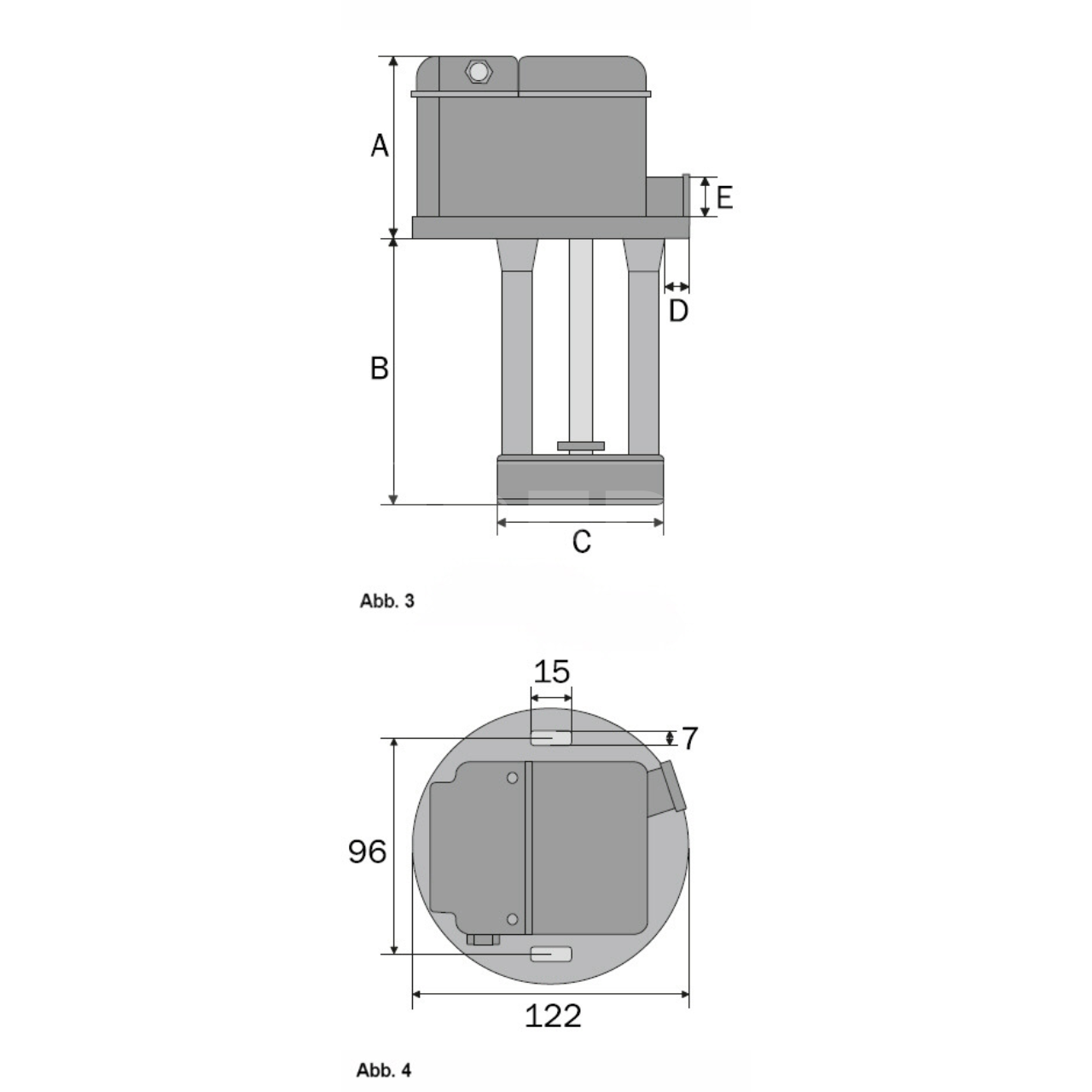

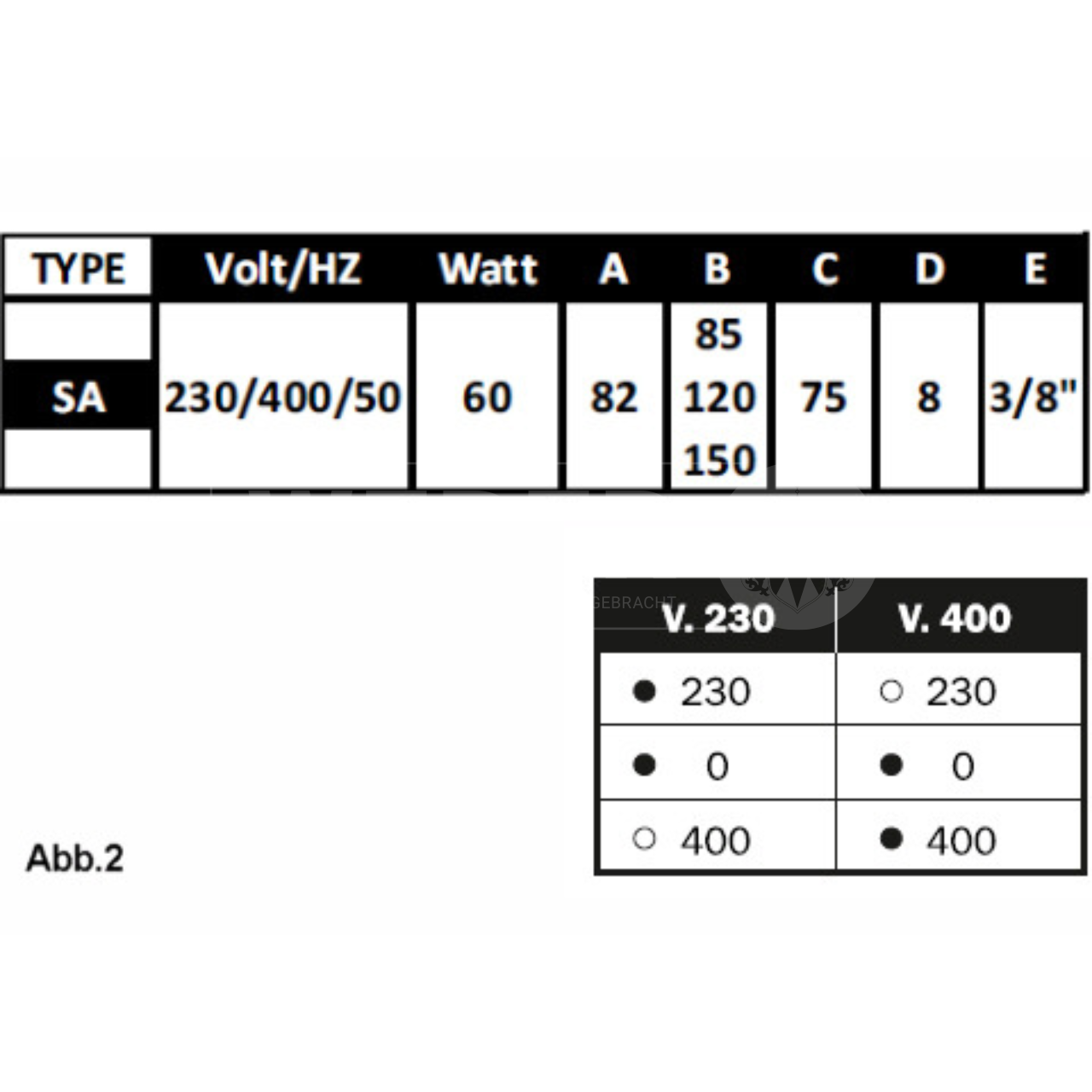

Abbildung 2 können Sie unter „B“ die Länge des Tauchrohres entnehmen, welche bei der Bestellung zu berücksichtigen ist, siehe auch Abbildung 3.

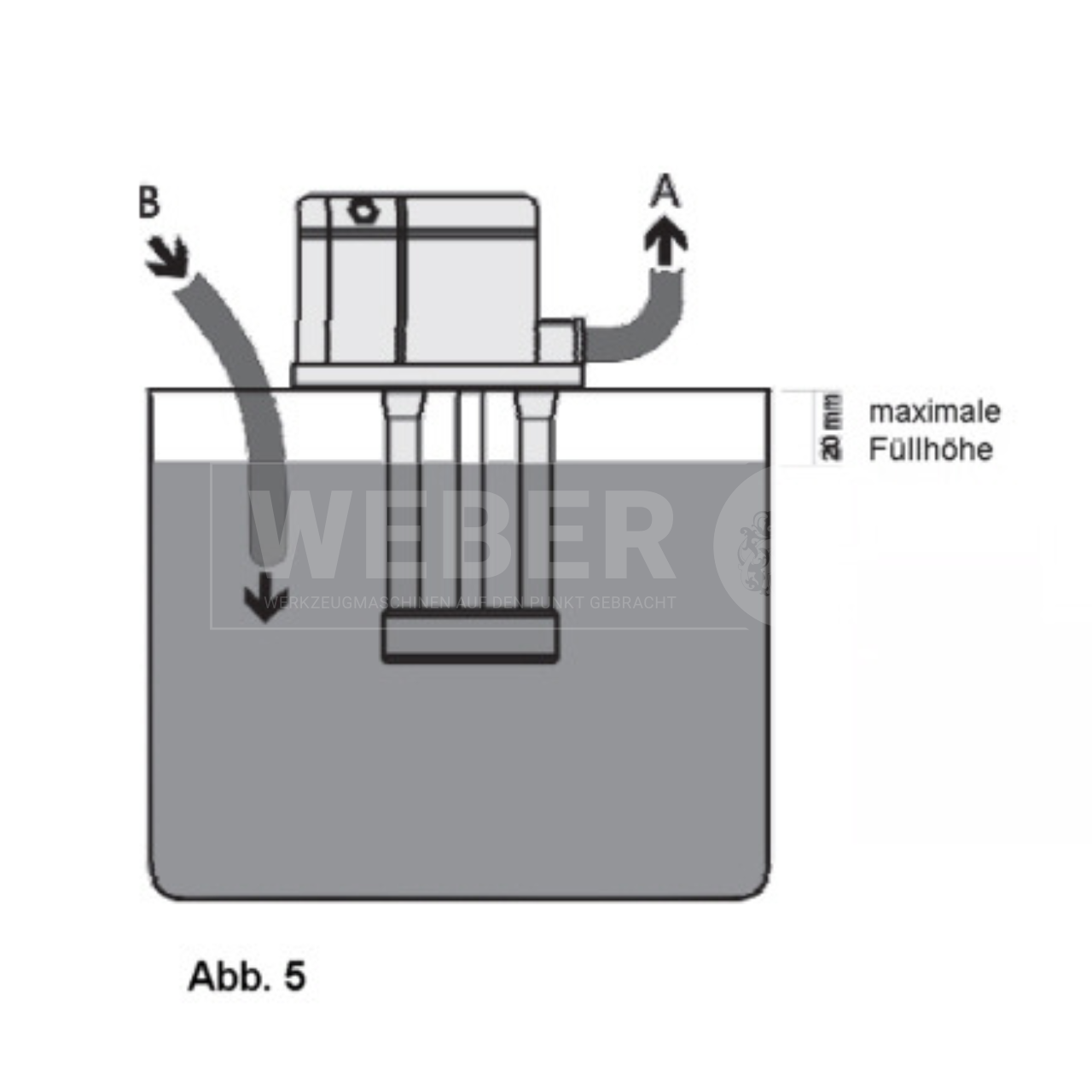

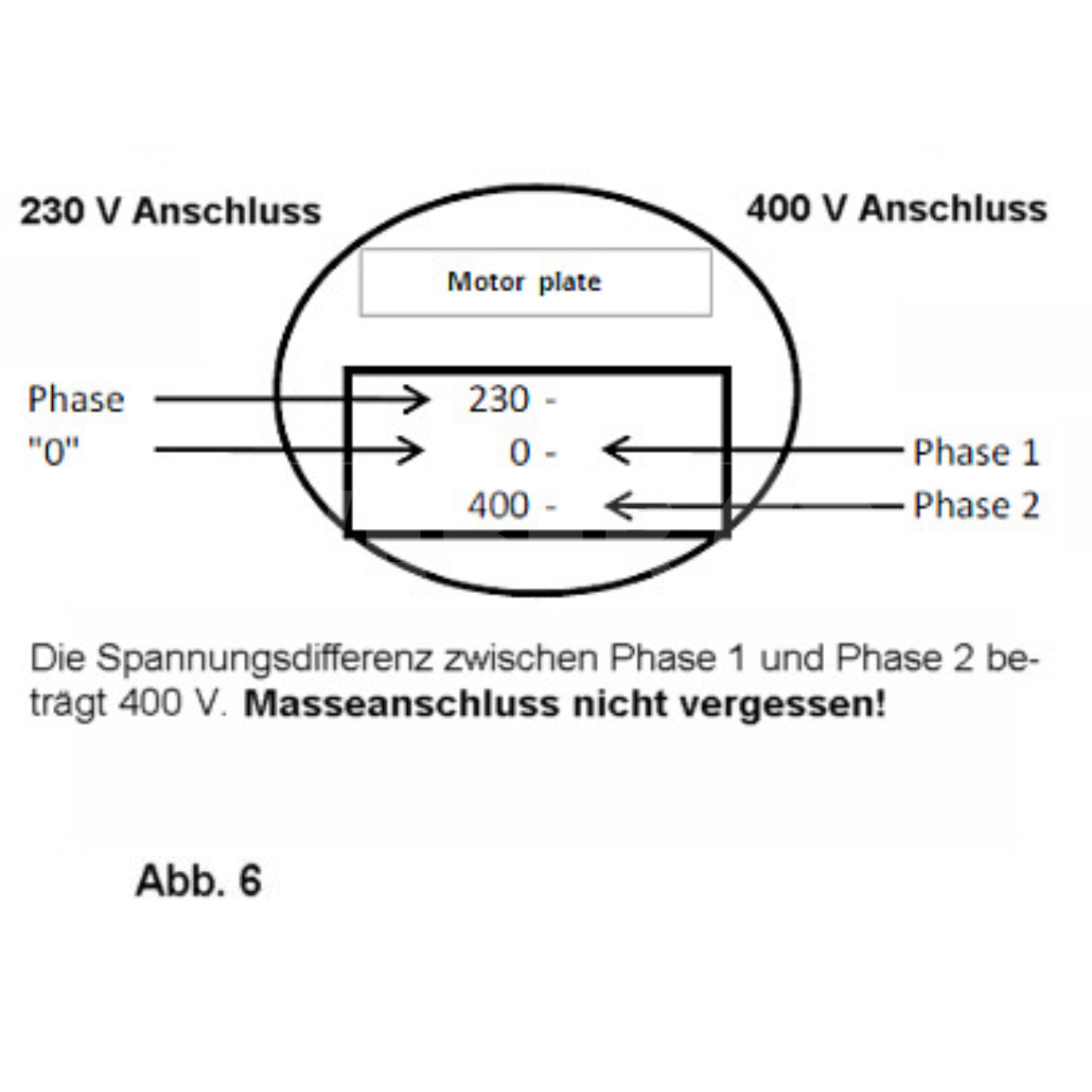

Die Pumpe ist gemäß Abbildung 5 auf den Tank zu installieren, so dass das Tauchrohr in die zu fördernde Kühlflüssigkeit eintaucht. Der Gehäuseteil, welcher den Elektromotor beinhaltet, darf dabei nicht mit der Kühlflüssigkeit in Berührung kommen. Ggf. ist für einen adäquaten Überlauf im Tank zu sorgen. Abbildung 6 zeigt den Anschuss der Pumpe. Da es sich um einen Ein-Phasen-Motor handelt, wird die Pumpe gemäß Abbildung 6 mit nur zwei Kabeln (min. 1,5 mm²) angeschlossen.
Technische Eigenschaften
Die Pumpe vom Typ SA ist eine motorbetriebene Eintauchpumpe für den industriellen Einsatz, primär im Bereich der Metallbearbeitung. Sie kann mit 400 V oder 230 V betrieben werden und entspricht den Anforderungen nach IP 54.
Das Gehäuse besteht aus säureresistentem Kunststoff gemäß der folgenden Standards: VDE 0730 und UL 94. Die Pumpenwelle ist aus V-2A-Stahl gefertigt, die Lager sind von NSK, extrem langlebig und schwingungsgedämpft in halbstarren Schalen montiert, was zu einem annähernd vibrationsfreiem Lauf führt.
Hinweise & ergänzende Informationen
- Die Pumpe SA ist widerstandsfähig gegenüber mit Partikeln durchsetzten Flüssigkeiten (z.B. verunreinigtem Wasser) sowie allen chemischen Verbindungen, welche typischerweise Verwendung in Kühlschmiermitteln finden.
- Die Pumpe ist druckseitig bis 80% drosselbar, was eine optimale Anpassung der Fördermenge ermöglicht.
- Der Einlassstutzen der Pumpe ist kompatibel zu Quick-Fit-Kupplungen.
- Die Pumpe Typ SA kann auf Kundenwunsch für alle Netzspannungen gefertigt werden.
Dieser Artikel ist in folgenden Ausführungen erhältlich. Bitte wählen Sie die benötigte Eintauchtiefe und Betriebsspannung aus den oben gelisteten Varianten aus.
