Produktinformationen "Müga CNC-Drehmaschine iUltimate i42-2s"
CNC-Drehmaschine Müga
Typ / Modell iUltimate i42-2s
Steuerung Mitsubishi M830
Zustand Neu
Technische Daten
Achsen: "10 NC Achsen"
Hauptspindel: X1, Y1, Z1, C1, B1
Gegenspindel: X2. Y2, Z2, C2, B2
| Beschreibung | Haupt-Spindel | Gegen-Spindel |
| Drehzahl | 6000 1/min | 6000 1/min |
| Motor | 7.5/11 kW | 2.2/3.75 kW Bulit-in |
| Futter | 173E A5 Spindelnase | 173E A5 Spindelnase |
| Spindeldurchlass | 42 mm | 30 mm |

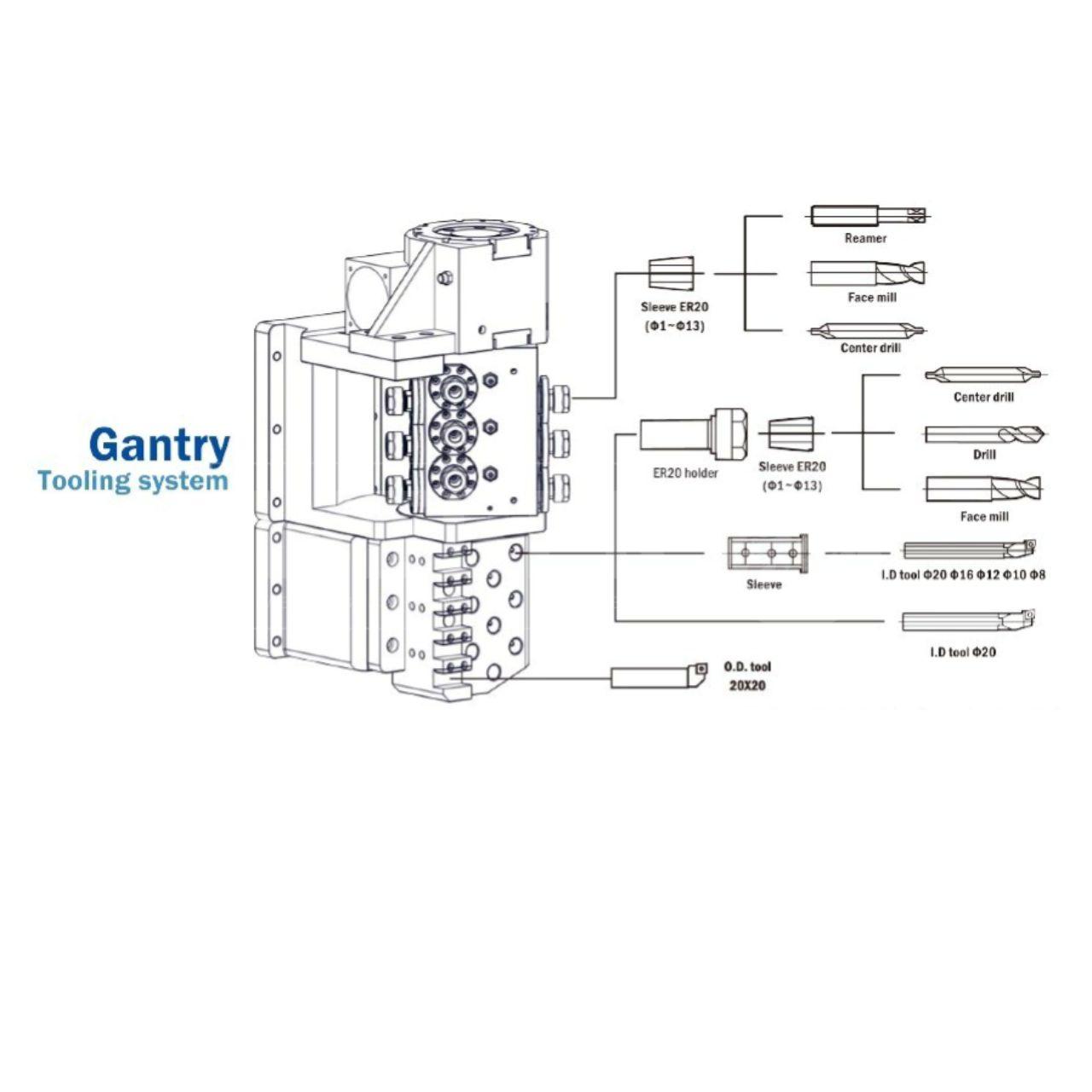

| Angetriebene Werkzeuge | 12, 1.5 kW, 4000 1/min | 12, 1.5 kW, 4000 1/min |
| Werkzeug Aufnahme | ER 20 | ER 20 |
| OD Aufnahme | 20 mm x 6 St. | 20 mm x 5 St. |
| ID Aufnahme | 20 mm x 5 St. | 20 mm x 9 St. + Abstecher |
| X/Y/Z Verfahrweg | Ø 300 / Ø 770 / 250 mm | Ø 900 / Ø 770 / 300 mm |
| Servo-Motor | 1.5 kW | 1.5 kW |
| Eilgang | 30 m/min | 30 m/min |
| Hydraulik Motor | 0.75 kW, 75L | |
| Kühlmittelpumpe | 1.5 kW, 240 l, 5 bar, 75l | 2.0 kW, 25 bar, 30 l |
| Teileausstroßer | Pneumatik | |
| B Achse Motor | 0.75 kW, 360° | 0.75 kW, 360° |
| C Achse | gebremst | gebremst |
| Total Werkzeuge | 49 |
| Maße LxBxH | ca. 3,8 m x 2 m x 2 m |
| Gewicht | ca. 5600 Kg |
| Verfahrwege | Eilgang | |
| X1 | Ø 300 mm | 30000 mm/min |
| Y1 | Ø 770 mm | 30000 mm/min |
| Z1 | 250 mm | 30000 mm/min |
| X2 | Ø 900 mm | 30000 mm/min |
| Y2 | Ø 770 | 30000 mm/min |
| Z2 | 300 mm | 30000 mm/min |
| C1 | 360° | 60 U/min |
| C2 | 360° | 60 U/min |
| B1 | 360° | 30 U/min |
| B2 | 360° | 30 U/min |
Merkmale:
Linearachsen mit Servomotoren
Die 6 Linearachsen sind mit Mitsubishi-Servomotoren ausgestattet und direkt mit der Kugelgewindespindel gekoppelt. Dies sichert maximale Genauigkeit.
Simultanbearbeitung an Haupt- und Gegenspindel
An der Haupt- und Gegenspindel können unabhängig voneinander zwei Programme (Werkstück- Vorder- und Rückseite) bearbeitet werden.
Synchrones Abgreifen
Das Abgreifen des Werkstücks unter Drehzahl ist möglich, so dass ein Werkstück bearbeitet werden kann während ein anderes abgegriffen wird.
B-Achsen Schrägbearbeitung
Die iUltimate ist mit zwei Schwenkköpfen an Haupt- und Gegenspindel ausgestattet, wodurch beidseitige Schrägbearbeitung möglich ist.
Ausstattung:
Schwenkbares Bedienpult
Angetriebene Werkzeuge
Werkstückfangvorrichtung
Werkstücktransportband
Späneförderer ausziehbar
Kühlmitteleinrichtung
4x IKZ-Hauptspindel
Intelligentes Handrad
Spannzangenfutter 173 E
Schnittstelle für Stangenlader
C-Achse Haupt- und Gegenspindel
Scheibenbremse für C Achse Haupt- und Gegenspindel
Y-Achse Haupt- und Gegenspindel
Zentralschmierung
Arbeitsraumleuchte
Signalleuchte auf Maschine
Schaltschrank-Wärmetauscher
Aufstellelemente
div. Werkzeuge
Anfrageartikel: Transportkosten im individuellen Angebot.
